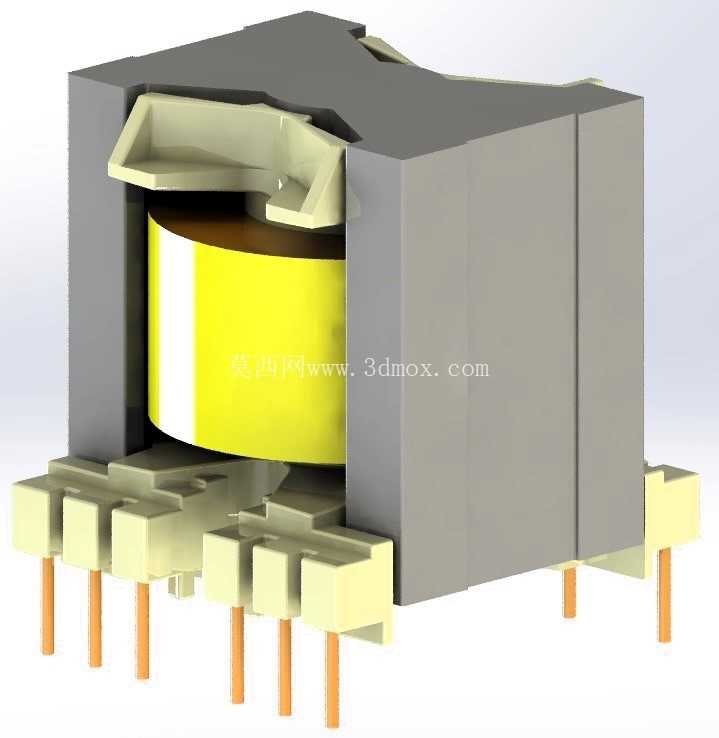

PQ35/35立式高频电源变压器结构设计

　　这款PQ35/35规格的立式变压器，是开关电源拓扑里常用的电磁转换器件，日常在中小功率AC-DC电源模块、工业控制板卡供电回路、消费类电子电源适配器、LED驱动电源里都能见到它的身影，核心作用是实现输入输出侧的电气隔离、电压等级变换，同时配合周边电路完成能量的耦合传输，保障后级负载获得稳定的适配电压。从结构设计来看，它采用PQ型铁氧体磁芯作为磁路载体，这类磁芯的窗口利用率比传统EE型磁芯更高，在相同功率等级下能做到更小的安装体积，磁芯中柱为圆形截面，绕制线圈时导线的弯折应力更小，也能减少绕线过程中的绝缘层破损风险，磁芯对接处的气隙经过匹配设计，能在保证电感量精度的同时，避免大电流工况下出现磁饱和问题，保障电源动态负载下的工作稳定性。

　　线圈部分采用分层绕制工艺，初级绕组与次级绕组之间设置了绝缘隔离层，满足安规要求的爬电距离与电气间隙，绕组外层包裹绝缘胶带做固定与防护，避免线圈松散导致的层间短路风险。骨架采用耐高温阻燃工程塑料注塑成型，底部的直插式引脚采用镀锡铜材质，引脚排布符合PCB板常规焊盘间距设计，能直接对应波峰焊或手工焊接的工艺要求，引脚与骨架的结合处做了防松动结构，避免焊接或插拔过程中引脚移位导致的线圈断线问题。顶部的卡扣结构用于固定磁芯与骨架的相对位置，不需要额外点胶就能实现磁芯的初步定位，生产装配时能减少工序步骤，也能避免长期使用过程中磁芯松动产生的电磁异响。

　　从安装边界来看，这款立式安装的变压器，引脚伸出长度适配常规1.6mm厚度的PCB板，焊接后器件本体与PCB板面保持足够的散热间隙，本体的长宽尺寸适配35mm规格PQ磁芯的标准外形，安装时不需要在PCB上预留额外的异形避让空间，周边器件只要按照常规高压器件安规间距做布局即可，不会出现结构干涉问题。在实际选型应用中，这类PQ35/35变压器通常适配20-50W功率区间的电源方案，磁芯的有效截面积能支撑该功率段的磁通密度设计要求，不会出现空载损耗过大的问题，立式的安装方向也能在PCB板上占用更小的板面投影面积，帮助电源产品实现紧凑化的结构设计。

　　建模过程中对磁芯的拼接缝、骨架的脱模斜度、引脚的倒角、绕组的层叠关系都做了还原，能直接用于电源产品的结构干涉检查、PCB布局的器件占位匹配，也能作为教学演示中开关电源结构组成的可视化模型，帮助设计人员直观理解这类变压器的装配关系与尺寸边界，在做整机结构设计时提前预判安装空间，避免后期打样出现器件与壳体、周边元件的干涉问题。
