西门子燃气执行器SKP15结构三维建模

　　在燃气输配、燃烧控制类设备的结构设计环节中，这类执行机构是衔接电控信号与阀体动作的核心部件，日常多配套于工业燃烧器、商用锅炉、燃气调压机组的气路通断与开度调节工位，承担着将控制回路的电信号转化为阀体机械位移的关键作用，直接决定燃气供给的通断状态与流量调节精度，是燃气类设备安全联锁回路里不可或缺的执行端部件。

　　从实际功能特性来看，这款执行器采用一体式封装结构，主体外壳为阻燃工程塑料材质，兼顾绝缘防护与结构强度，两侧伸出的安装支耳为金属嵌件结构，可直接通过螺栓固定在对应规格的燃气阀体上，无需额外设计转接支架，能大幅减少现场安装的适配工作量。执行器的输出端采用直动式行程结构，内部集成伺服驱动模块与位置反馈组件，可接收标准开关量或模拟量控制信号，驱动内部阀芯完成对应的启闭或开度调节动作，动作响应延迟控制在毫秒级，同时自带位置锁定功能，在控制信号失电时可自动复位至安全关闭位置，避免燃气泄漏风险，满足燃气类设备的防爆安全设计要求。

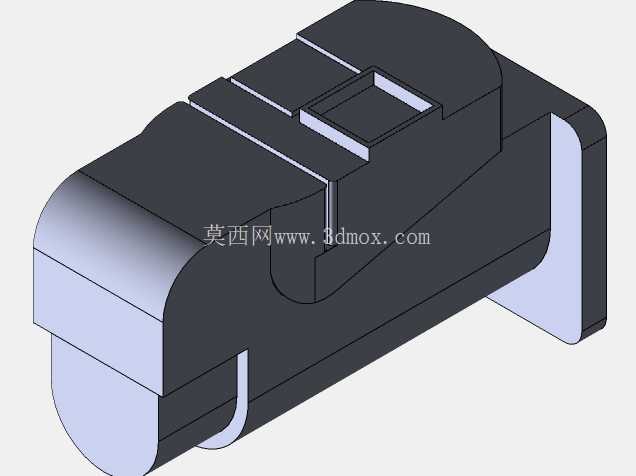

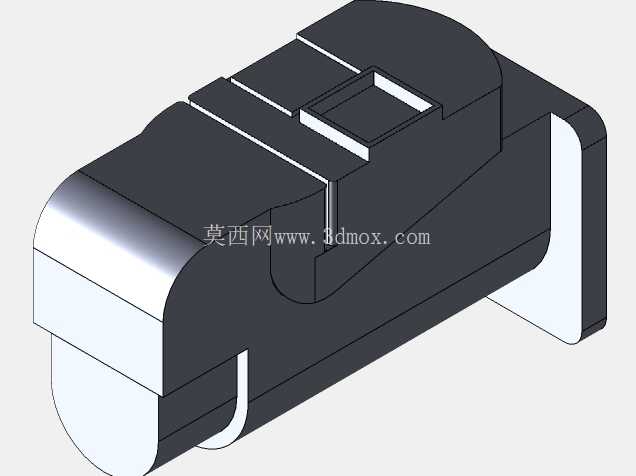

　　建模过程中优先还原了产品的安装边界与外部接口尺寸，主体外壳的曲面过渡、顶部的接线盒凹槽结构、两侧安装支耳的孔位间距与厚度尺寸均按照实物测绘比例还原，外壳表面的分型线、卡扣结构也做了细节体现，方便设计人员在做整机布局时直接调用，核对安装空间是否存在干涉。考虑到这类部件在设备布局中多靠近气路管线与控制线缆，建模时特意保留了外壳的所有外凸结构尺寸，包括侧面的弧度凸起、底部与阀体对接的止口轮廓，可直接用于生成安装位的开孔图与避让空间校核。

　　从设计思路层面来说，这类执行器的结构设计优先考虑防护等级与安装便捷性，外壳的拼合缝采用迷宫式密封结构，可满足IP54以上的防护要求，适配车间、锅炉房等多粉尘、存在一定湿度的安装环境。顶部的接线腔采用下沉式设计，接线完成后可通过盖板完全密封，避免灰尘或水汽侵入接线端子造成短路。两侧的安装支耳做了加厚处理，可承受执行器动作时的反作用力，长期运行不会出现支耳变形导致的动作卡滞问题。

　　在设备选型配套阶段，设计人员可直接借助该三维模型核对执行器与阀体的匹配度，确认输出轴的对接尺寸、安装孔位的同轴度，同时可模拟执行器在全开、全关位置的空间占用情况，避免与周边的管线、线槽、设备框架发生碰撞。对于做燃烧设备成套设计的工程师来说，精准的三维模型还能用于生成设备的外部装配示意图，指导现场安装人员快速定位安装位置，减少现场配装的返工率。

　　不同于通用类电动执行器，这款燃气专用执行器的结构做了针对性的防爆优化，外壳表面无外露的金属导电部件，所有电气连接部分都做了密封隔离，即使在燃气微量泄漏的环境下也不会出现电火花引燃的风险。模型还原了执行器的整体外形轮廓与所有安装接口，未对内部的电路板、驱动齿轮等非外观、非安装相关结构做过度细化，在保证模型实用性的同时控制了文件体量，方便在大型装配体中直接调用，不会造成软件运行卡顿。

　　在实际工程应用中，这类执行器常配套燃气紧急切断阀、流量调节阀使用，可接入设备的PLC控制系统，根据温度、压力、燃气浓度等传感器的反馈信号自动调整燃气供给量，或者在出现异常工况时快速切断气路，保障设备运行安全。建模时对执行器的整体重心位置也做了对应还原，安装支耳的受力面位置与实物一致，设计人员在做安装支架强度校核时可直接参考模型的重心参数，计算支架需要承受的静载荷与动作冲击载荷，确保支架结构强度满足长期运行要求。
