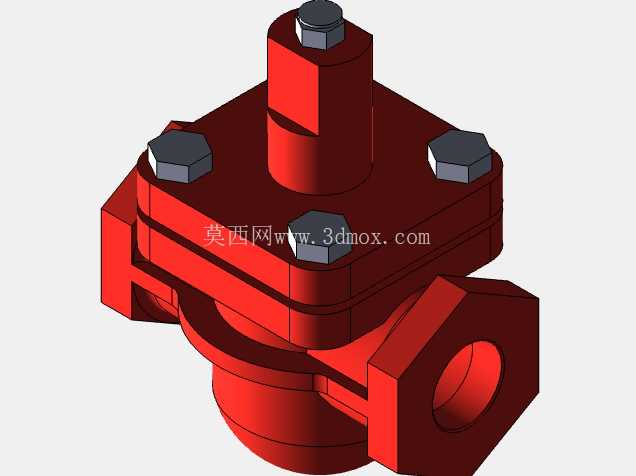

1英寸Nordstrom524螺纹压盖式铁旋塞阀结构

　　这款1英寸规格的螺纹压盖式铁旋塞阀，常应用在中小口径的低压工业流体管路上，比如厂区公用工程的水、轻质油品、非强腐蚀气体介质的截断控制场景，也适配部分小型工艺装置的旁通管路通断切换，在需要快速启闭、流道阻力小的管段中，这类旋塞阀的适配性远高于同口径的截止阀类产品。从实际使用层面看，它的核心功能是通过带通孔的塞体绕阀杆轴线旋转，实现管路的通断切换，相比球阀它的密封面接触面积更大，在含少量细小杂质的介质工况下，密封可靠性更有优势，不会因为颗粒卡涩导致密封面快速划伤失效。

　　设计层面采用了螺纹压盖的密封锁紧结构，顶部的压盖通过四个角部的六角螺栓与阀体紧固，压盖与塞体、阀体之间的密封填料可以通过调整螺栓预紧力来补偿磨损量，现场维护时不需要整体拆解阀门，只需要对称拧紧螺栓就能消除填料处的外泄漏，这点在现场运维场景中非常实用，能大幅降低停机维护的时间成本。阀体采用铸铁材质成型，整体为方体法兰式中腔结构，两侧的连接端为内螺纹接口，适配1英寸的标准管螺纹，安装时不需要额外配对焊接法兰，直接和带外螺纹的管路端拧紧即可，安装边界紧凑，整体高度方向从底部流道中心到顶部阀杆端头的尺寸适配小空间管排布置，不会因为阀件高度过高挤占管廊的预留检修空间。

　　塞体的锥面与阀体内腔的锥面经过配研处理，装配时的贴合度直接决定内密封效果，建模过程中需要严格控制锥面的锥度公差，保证塞体旋转时的摩擦力矩在合理区间，既不会因为过紧导致操作力矩过大，也不会因为间隙过大出现内漏。顶部的阀杆与塞体采用榫槽连接，能够可靠传递旋转扭矩，阀杆穿出压盖的部位设置了填料密封腔，填充的密封填料可以根据介质特性选配，比如普通水介质用浸油石棉盘根，油品介质可以选配聚四氟乙烯填料，适配不同的工况需求。两侧的螺纹连接端同轴度需要严格控制，建模时要保证两端螺纹的轴线与阀体内流道轴线完全重合，避免安装后出现管路别劲、密封面受力不均泄漏的问题。

　　四个角部的紧固螺栓采用标准外六角头，适配常规的开口扳手操作，现场不需要特殊工具就能完成拆装维护。流道为全通径设计，介质通过时的流阻系数极低，几乎不会出现压降过大的问题，也不容易在阀腔内积存介质残渣，适合输送含有少量悬浮颗粒的流体介质。在实际选型应用中，这类旋塞阀的额定工作压力适配1000psig级别的工况，常温下的非强腐蚀介质都能可靠适用，安装时要注意预留阀杆顶部的操作空间，保证手柄或者操作扳手能够完成90度的旋转动作，不会和周边的管线、支架产生干涉。建模过程中对各个配合面的公差设定要符合阀门设计的通用规范，比如压盖与阀体的结合面平面度要求，螺栓孔的位置度公差，塞体锥面的粗糙度要求，这些细节直接决定模型导出工程图后的加工可行性，也能为后续的阀件选型、管路装配模拟提供准确的尺寸参考。
