内螺纹三通式流体控制阀体结构设计

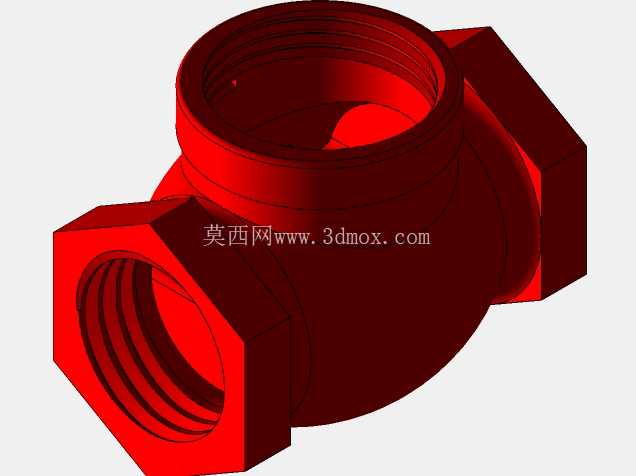

　　在民用给排水、小型液压回路、低压气动输送系统的管路布设场景里，这类三通结构的阀体是实现流体分流、合流或是流向切换的核心承压部件，日常工况下多适配水、低压液压油、压缩空气等常规介质，工作压力覆盖1.0MPa-1.6MPa的常用区间，完全能满足普通工业配套、家装管路改造、小型设备集成的使用需求。从结构设计逻辑来看，三个接口全部采用内螺纹连接形式，建模阶段严格遵循55度密封管螺纹的齿形参数做布尔切除，螺纹收尾段预留了足够的退刀空间，既保证实际加工时螺纹车削工序能一次走刀成型，也能避免安装时螺纹啮合不到位引发的介质渗漏问题；三个接口的轴线处于同一平面，相邻接口轴线夹角为90度，这种对称式的腔体布局能最大程度降低流体在阀腔内的转向阻力，减少介质流经时的压损，同时也让阀体在管路安装时不需要额外做角度适配，能直接对接正交排布的三段管路，降低现场安装的调整工作量。

　　阀体的外部轮廓没有做多余的装饰性曲面，三个接口外侧都设计了六角形的拧动夹持面，夹持面的对边尺寸严格匹配常用管钳、活动扳手的开口范围，安装作业时不需要定制专用工装，用常规管路安装工具就能完成拧紧操作，夹持面和腔体主体之间做了均匀的过渡圆角，既可以消除铸造或注塑成型时的应力集中点，避免承压状态下转角位置出现开裂风险，也能让流体在腔体内的流动更平顺，减少湍流引发的管路振动和噪音。

　　建模过程中腔体壁厚按照等强度原则做了梯度设计，螺纹啮合段的壁厚比腔体中段厚15%左右，因为螺纹段不仅要承受内部介质的压力，还要承担管路连接时的拧紧力矩、管路运行时的振动拉扯载荷，加厚处理能有效提升接口位置的结构强度，避免长期使用后出现螺纹滑牙、接口断裂的问题；腔体内部的流道做了圆弧过渡处理，没有直角突变的结构，能减少介质内杂质在腔体内的淤积，降低长期使用后的流道堵塞概率，也能减少高速流体对腔体内壁的冲蚀磨损，延长阀体的整体使用寿命。

　　从安装边界来看，这类阀体的整体轴向尺寸控制在同通径普通二通阀的1.2倍以内，三个接口的端面到阀体中心的距离完全一致，安装时不需要为其中某一个接口预留额外的操作空间，在空间局促的设备内部管路布设场景里，能有效减少管路走向的弯折次数，降低整体管路的布设成本；阀体的外表面没有突出的凸台、吊耳之类的多余结构，安装后可以紧贴相邻的管路支架或是设备壁面，不会出现结构干涉问题。在实际选型匹配时，只需要确认三个接口的螺纹通径和对接管路一致，就能直接替换同规格的普通三通接头加独立阀组的组合方案，相比分体式的管路连接结构，这种一体式三通阀体的连接点更少，能大幅降低管路系统的渗漏风险，同时减少管路安装时的密封件使用数量，降低后期运维的备件成本。建模阶段所有的配合尺寸都预留了合理的公差带，螺纹尺寸按照中等精度配合做参数设置，实际生产时不管是采用铸造后机加工，还是棒料直接数控加工的工艺，都不需要额外调整模型参数就能直接生成加工刀路，能有效缩短产品从设计到量产的周期。
