带花键轴段螺旋锥齿斜齿轮结构设计

　　在中小功率传动系统的交错轴动力传递场景中，这类带集成花键轴段的螺旋斜齿轮（锥齿结构）是兼顾安装紧凑性与传动平稳性的核心零件，常见于电动工具减速箱、小型伺服传动模组、园林机械动力头以及低压电源配套散热传动组件的动力输入端，区别于分体式齿轮与轴的装配结构，集成式设计直接取消了齿轮与轴之间的键连接、过盈配合环节，从根源上避免了配合间隙带来的传动回差，也减少了装配时的同轴度调校工作量。

　　从实际功能特性来看，该零件上部的锥状斜齿段采用螺旋齿形设计，相比直齿锥齿轮，啮合过程中轮齿是逐步进入接触再逐步退出啮合，不会出现直齿传动的瞬时冲击，运行噪音更低，单齿承受的载荷分布更均匀，适合转速在1500-3000rpm区间的持续传动场景，齿部的螺旋角经过匹配计算，能够保证啮合重合度维持在1.6以上，即使在短时过载30%的工况下，也不会出现轮齿崩边、跳齿的问题。下部的直齿花键轴段采用矩形花键结构，相比渐开线花键，矩形花键的齿根应力集中更小，加工时对刀具的要求更低，同时能够传递更大的扭矩，花键的大径、小径以及键宽都预留了磨削余量，装配时可以与配套的花键套实现间隙配合，既保证扭矩传递的可靠性，也允许轴段在工作时存在微小的热胀冷缩位移量，避免出现卡滞。

　　设计过程中首先要确定的是齿部的安装边界：上部锥齿的大端直径、齿顶圆锥角直接决定了与之配对的从动锥齿轮的安装距，两个配对齿轮的节锥顶点必须重合，否则会出现齿面接触区偏移，要么只接触齿顶边缘造成快速磨损，要么接触齿根造成传动卡滞。建模时先通过参数化方程生成单个轮齿的渐开线齿廓，再按照螺旋角对齿廓进行扭转放样，之后沿锥面圆周阵列生成全部轮齿，齿根部分做了R0.8的圆角过渡，避免热处理时的应力集中，也减少啮合时的齿根弯曲应力。下部花键轴段的长度需要匹配安装腔的轴承位尺寸，轴段上预留了两个卡簧槽，分别用于轴承内圈的轴向定位和齿轮整体的窜动限位，卡簧槽的位置公差控制在±0.02mm，保证装配后轴承的预紧量处于合理区间，不会出现预紧过大导致的轴承发热，也不会因为预紧不足出现轴段窜动。

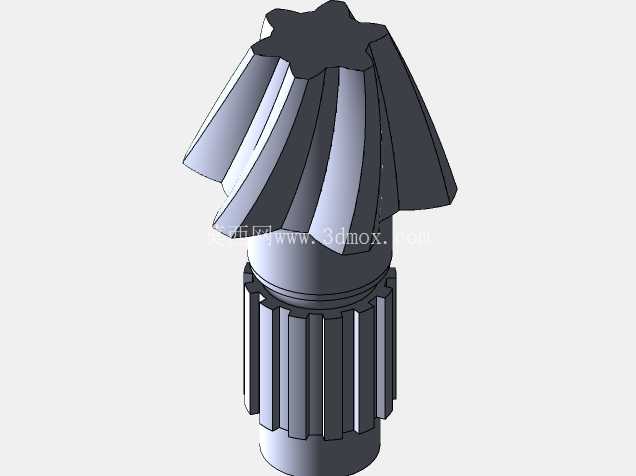

　　从实际应用的工况适配来看，这类齿轮的材质通常选用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-40，既保证齿面的耐磨性，也让芯部有足够的韧性承受冲击载荷。建模时需要注意齿面的拔模斜度？不，这类齿轮是机加工成型，不需要拔模斜度，但是齿部的端面需要做0.5mm的倒角，去除加工毛刺，也避免装配时轮齿边缘刮伤配对齿面。花键部分的同轴度相对于齿部的基准轴线控制在0.01mm以内，否则装配后会出现花键偏载，加速花键的磨损，严重时会出现断轴问题。另外，齿轮顶部的内凹花键结构（图中可见顶端的星型内孔）是用于与动力输入轴的端头配合，实现周向定位，这个内孔的尺寸与下部外花键的同轴度同样需要严格控制，避免动力输入时出现偏心振动。

　　在传动系统的布局中，这类集成轴斜齿轮通常作为第一级减速的主动轮，将电机输出的高转速低扭矩动力，通过锥齿啮合传递给正交布置的从动齿轮，实现动力方向的90度转向，同时完成第一级减速增扭。相比采用蜗轮蜗杆结构实现转向，螺旋斜齿轮的传动效率可以达到95%以上，远高于蜗轮蜗杆的70%左右的效率，能够减少动力损耗，降低设备运行时的发热，适合长时间连续运行的设备。设计时还需要考虑润滑边界，齿部的浸油深度需要控制在齿高的1-2倍，过深会造成搅油损失过大，过浅则会出现齿面润滑不足，因此建模时齿轮的安装中心高需要匹配减速箱的油位高度，保证运行时齿面能够形成稳定的润滑油膜。

　　很多新手建模时容易忽略的是轮齿的修形处理，实际加工出来的齿轮在受载后会出现微小的弹性变形，如果完全按照理论齿形建模，啮合时会出现齿顶干涉，因此在三维建模阶段就需要对齿顶和齿端做微量的修缘，修缘量控制在0.01-0.03mm，补偿受载后的变形量，让齿面接触区集中在齿高中部，提升传动的平稳性，延长齿轮的使用寿命。另外，轴段与齿部连接的过渡位置做了锥面过渡，避免轴径突变带来的应力集中，这个位置是整个零件应力最高的区域，过渡圆角的大小直接影响零件的疲劳寿命，圆角过小会在交变载荷下出现疲劳裂纹，最终导致断轴，因此建模时这个过渡圆角不能省略，也不能随意缩小尺寸。
