气动六缸星形动力输出装置结构设计

　　在小型动力演示装置、教学实验台以及低负载气动动力系统的选型与结构设计环节，这类六缸星形排布的气动动力单元，往往能凭借紧凑的径向布局优势，适配很多轴向安装空间受限的应用场景。不同于直列排布的缸体结构需要沿曲轴轴向依次布置缸位，星形结构将六个气缸围绕中心曲轴呈等角度辐射排布，能在有限的径向尺寸内集成更多做功单元，同时让曲轴的受力分布更均匀，减少单侧载荷带来的轴系偏磨问题。

　　从实际功能特性来看，这套气动动力装置依靠压缩空气作为动力介质，每个气缸沿径向布置，活塞的往复运动通过连杆传递到中心曲轴的曲柄销上，六个缸按照固定的相位差依次完成进气、做功、排气行程，保证曲轴输出的扭矩连续性更好，不会出现单缸或者双缸气动装置常见的启动死点问题。在教学场景中，这类结构可以直观展示星形发动机的工作原理，让学习者清晰观察到不同缸位活塞的运动时序、连杆与曲轴的配合关系，相比内燃机结构，气动驱动不需要配套燃油供给、点火或者散热系统，整体结构更简洁，运行过程无高温、无尾气排放，适合在实验室、展厅这类室内环境长时间演示运行。

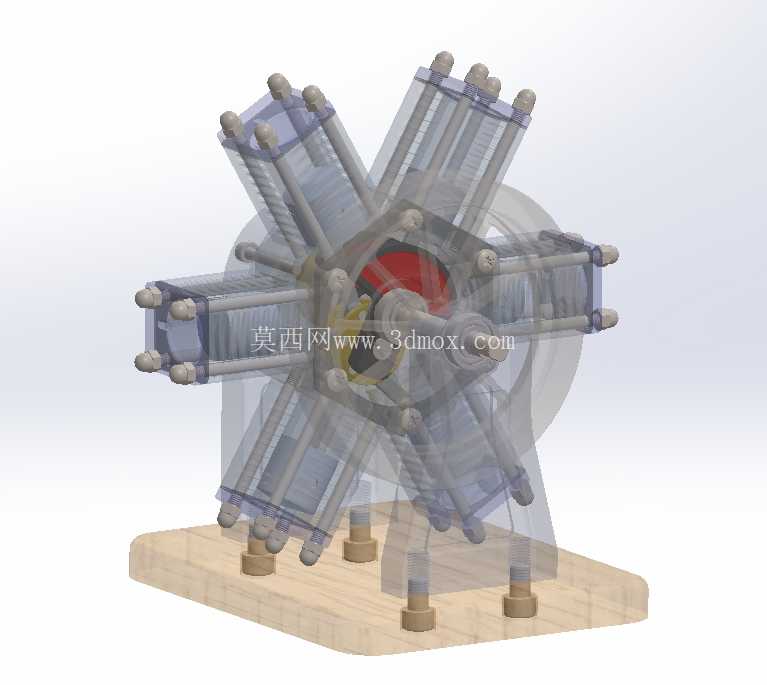

　　在设计思路层面，这套结构首先要保证六个气缸的安装定位精度，每个气缸的轴线必须交汇于曲轴的中心轴线，否则会出现连杆运动卡滞、活塞偏磨的问题，建模过程中需要先确定曲轴的回转中心，再以60度的等角度间隔阵列生成各个气缸的安装基准面，保证每个缸的安装位形位公差一致。其次要考虑连杆的运动干涉问题，由于六个连杆都连接在同一个曲柄销上，连杆的大端结构需要做错位排布设计，避免相邻缸的连杆在曲轴回转过程中发生碰撞，同时要校核活塞在上下止点位置时，连杆的摆角处于合理区间，降低活塞侧面对缸壁的侧向压力，减少运行过程中的摩擦损耗。

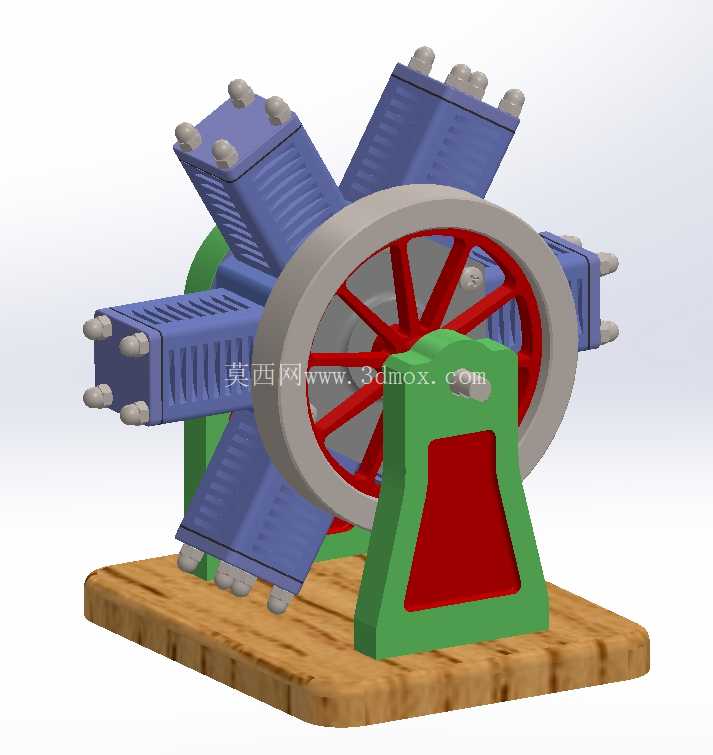

　　关于外形尺寸与安装边界，这类星形气动动力单元的整体外轮廓为正圆柱形，径向最大尺寸由气缸的行程和缸径决定，轴向尺寸仅包含曲轴前端输出端、缸体排布段以及后端配气机构的厚度，相比同功率等级的直列气动马达，轴向长度能缩短40%以上，非常适合安装在空间局促的小型设备内部。安装接口通常布置在中心曲轴的前端，采用标准平键连接输出扭矩，后端的配气接口统一布置在缸体尾部的端面上，方便压缩空气管路的排布，安装底座可以根据实际使用场景选择法兰安装或者脚座安装两种形式，适配不同的设备机架结构。

　　在实际工程应用中，这类气动星形动力装置还可以作为小型气动工具的动力源，搭配减速机构后输出低转速大扭矩，用于一些对防爆性能有要求的作业场景，因为气动驱动不会产生电火花，在有易燃易爆气体的环境中使用安全性更高。结构设计过程中还要考虑密封件的选型，每个活塞与缸壁之间、连杆与曲轴箱的结合面、配气阀的接合位置都需要选用适配气动工况的密封元件，保证压缩空气的泄漏量控制在合理范围内，提升装置的运行效率。另外曲轴的支撑结构采用两端轴承支撑的形式，靠近输出端的轴承选用能承受径向载荷和少量轴向载荷的深沟球轴承，靠近配气端的轴承可以选用滚针轴承，在有限的径向尺寸内提供足够的支撑刚度，避免曲轴高速回转时出现挠曲变形。
