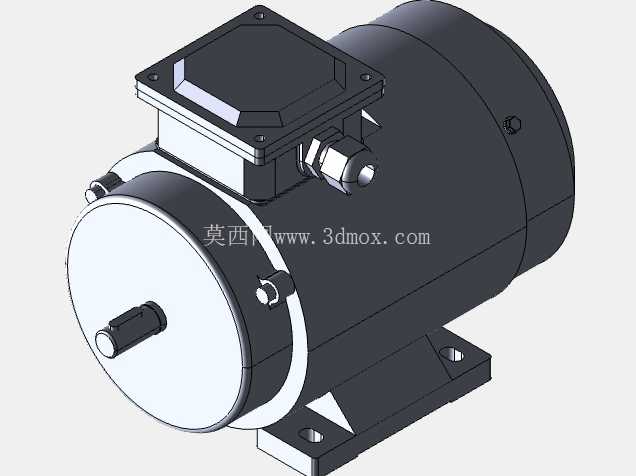

0.55kW卧式工业异步电动机三维结构

　　从实际应用场景来看，这类4极额定转速1380转的低压异步电机，除了小型车床的主传动、进给系统配套，还广泛用在小型输送线、台式钻床、小型木工机械、农用粮油加工设备的动力源位置，因为转速适中、启动扭矩足够，对电网波动的耐受性比同功率伺服电机更好，不需要配套专用驱动器，直接接工频三相电就能运行，维护成本极低，是小功率工业传动场景里用量最大的动力单元之一。从结构设计来看，整个电机采用典型的卧式底脚安装结构，机座采用铸铁材质的筋条加强设计，既保证了定子装配的刚性，又能通过外壳的散热筋把运行时绕组产生的热量快速散到空气中，避免长期高温运行导致绝缘老化。这款0.55kW规格的卧式异步电机，最初的建模参考来自实际车床改造项目中的替换需求，不少小型普通车床的主传动进给配套电机，在长期运行出现绕组老化、轴承旷量后，往往很难找到和原厂安装尺寸完全匹配的替换件，尤其是早年进口的小型机床配套电机，原厂备件采购周期长、适配性差，很多一线机修和设备改造人员都会选择同功率等级的国产替代电机做适配，这个模型的尺寸边界完全按照实际到货的Vybo产1ALZ71C-4P电机实物测绘而来，和网上流传的1ALZ71M型号尺寸存在几处关键差异，做设备适配的时候如果直接套用旧型号模型很容易出现安装干涉。

　　顶部的接线盒采用倾斜密封结构，进线口配有防水格兰头，不管是机床配套时的油雾环境，还是车间多尘的工况，都能避免粉尘、切削液溅入接线腔造成短路故障。输出轴端采用标准的圆柱轴伸带键槽设计，配合对应的联轴器或者皮带轮就能把动力传递到负载端，端盖位置的轴承室预留了足够的润滑脂存储空间，日常维护只需要定期从注油嘴补充润滑脂，不需要频繁拆解端盖。做三维建模的时候，首先要卡准的就是安装边界尺寸：底脚的两个安装孔中心距、轴伸的直径和伸出长度、轴中心到底脚安装面的中心高，这几个尺寸是设备适配时的核心公差带，一旦偏差超过0.5mm，现场安装的时候就会出现孔位对不上、皮带轮张紧度不合适、轴和负载不同心的问题，严重的话还会导致运行时振动过大，提前损坏轴承和负载端的传动部件。

　　接线盒的位置和外形尺寸也不能忽略，很多机床的电机安装腔空间比较紧凑，如果接线盒的突出高度、出线方向做的不对，安装的时候会和机床的护罩、走线槽发生干涉，甚至盖不上电机腔的防护盖板。另外端盖上的吊环、固定螺栓的位置，散热筋的排布，虽然不直接影响安装，但是做设备整体布线、防护设计的时候，这些细节会直接影响后续的装配工艺合理性，比如吊环位置如果和模型有偏差，现场吊装电机的时候吊具就会和旁边的部件磕碰。和常见的同功率电机相比，这款电机的底脚做了加强筋延伸设计，在频繁正反转、启动冲击大的工况下，底脚不容易因为应力集中出现断裂，输出轴的油封采用双唇口结构，能更好的阻挡外部的粉尘、切削液进入轴承室，延长轴承的使用寿命。

　　做设备选型配套的时候，除了核对安装尺寸，还要注意电机的转动惯量和负载的匹配，1380转的额定转速对应的输出扭矩大概在3.8N·m左右，配套小型车床的时候可以通过皮带轮变速把主轴转速降到合适的加工区间，既满足金属切削的扭矩需求，又不会因为转速过高导致刀具磨损过快。建模过程中对各个配合面的公差做了对应预留，比如定子和机座的过盈配合面、端盖和机座的止口配合位置，都按照实际加工的公差带做了尺寸偏移，不管是做运动仿真、装配干涉检查，还是后续出工程图做加工参考，都能直接复用模型里的尺寸基准，不需要再重新核对实物尺寸。很多刚接触设备改造的工程师容易忽略电机的出线方向，这个模型里接线盒可以根据安装需求旋转90度调整出线方向，适配不同的走线布局，避免电缆过度弯折造成的线芯断裂隐患。另外电机尾部的风罩和风叶结构也按照实物做了还原，风叶采用离心式结构，运行时产生的气流顺着机座的散热筋轴向流动，能把整个机座长度方向的热量都均匀带走，不会出现局部过热的问题，风罩的网孔尺寸也做了对应，既保证通风量，又能防止外部的杂物被吸进风叶打坏风叶或者卡住转轴。
