带编码器直流蜗轮蜗杆减速电机结构

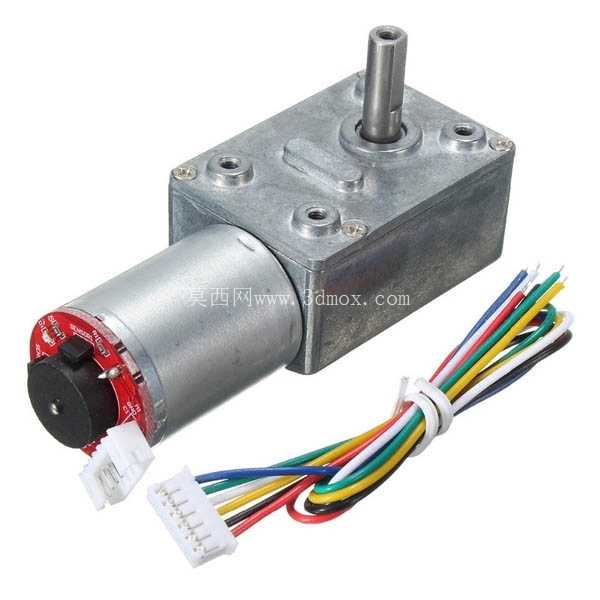

　　在小型自动化设备、智能传动机构的选型与结构设计环节，这类集成编码器的蜗轮蜗杆减速直流电机，是很多小负载精准传动场景的常用执行部件。做非标设备结构设计时，首先要明确安装边界，这款电机的箱体为锌合金镀锌材质，整体外形尺寸控制在823227mm，输出轴直径6mm，整机净重0.18kg，属于紧凑型传动单元，很适合安装空间局促、对整机重量有约束的小型设备，比如桌面级小型执行机构、智能小车驱动单元、小型阀门开度控制模组、DIY创客类传动装置这类场景。

　　从功能特性来看，这款电机采用永磁直流结构搭配蜗轮蜗杆减速级，减速比设定为1:70，输入额定电压为DC12V，空载转速可达80rpm，空载电流控制在60mA以内，额定输出扭矩能达到3.3Kg.cm，额定工况下转速为60rpm，额定工作电流不超过0.4A，堵转状态下输出扭矩≥10Kg.cm，堵转电流不超过1.0A，参数匹配小负载低速大扭矩的传动需求。蜗轮蜗杆结构本身具备自锁特性，当输入端断电时，输出端无法被外力反向驱动，这一点在需要位置保持的场景里非常实用，比如小型升降机构、角度定位模组，不需要额外加装刹车结构就能实现断电位置锁止，能简化整体传动链的结构设计，减少额外零件带来的安装空间占用与成本投入。

　　集成的编码器端引出11路信号接线，搭配标准接插件，能实时反馈输出轴的转动位置与转速信息，对于需要做闭环转速控制、精准位置定位的场景来说，不需要额外加装外置检测元件，直接通过编码器信号就能实现转速闭环调节、转动角度计数，能大幅降低传感元件的安装调试难度，也避免了外置传感器安装同轴度偏差带来的检测误差。接线端采用标准化插接端子，多色线芯区分不同信号回路，装配时不需要逐根焊接，直接对插就能完成电气连接，适合小批量设备装配时提升布线效率，也方便后期维护时的部件更换。

　　设计思路上，这款电机将直流驱动电机、蜗轮蜗杆减速箱、编码器检测单元做了一体化集成，摒弃了传统分体式传动结构需要单独连接电机、减速器、编码器的复杂装配流程，减速箱采用金属外壳封装，齿轮传动副全部内置在封闭箱体内，能避免外界粉尘、碎屑进入传动啮合面，提升传动部件的使用寿命，也减少了日常维护的润滑清洁工作量。输出轴采用单轴伸出结构，安装面预留了标准固定螺孔，设备装配时直接通过螺孔将减速箱体固定在设备安装板上，不需要额外设计复杂的电机安装支架，输出轴可以直接搭配联轴器、同步轮、小齿轮等传动零件连接负载，安装方式简单可靠。

　　实际选型应用时需要注意，蜗轮蜗杆结构的传动效率相对平行齿轮减速结构偏低，不适合长时间连续满负载工作，更适合间歇式运转的传动场景；编码器信号输出需要搭配对应的信号采集电路，做转速与位置解算时要结合减速比换算实际输出端的转动参数，避免直接采集电机端转速导致的控制参数偏差。安装时要保证输出轴与负载连接的同轴度，避免径向受力过大导致输出轴弯曲、轴承过早磨损；箱体固定时要保证安装面平面度，避免锁紧螺丝时箱体变形导致内部齿轮啮合卡滞。这类一体化减速电机在小型智能传动设备里的应用非常广泛，从桌面级自动化执行机构到小型智能机器人关节驱动，再到DIY类机械传动项目，都能看到这类结构的身影，做三维建模时需要准确还原安装孔位、输出轴长度、接线端的出线位置与接插件尺寸，避免结构设计时出现安装干涉，尤其是接线端的接插件需要预留足够的插拔操作空间，输出轴端要预留传动零件的安装与固定空间，保证装配流程顺畅。
