Innovari MT56M电机外形三维数模

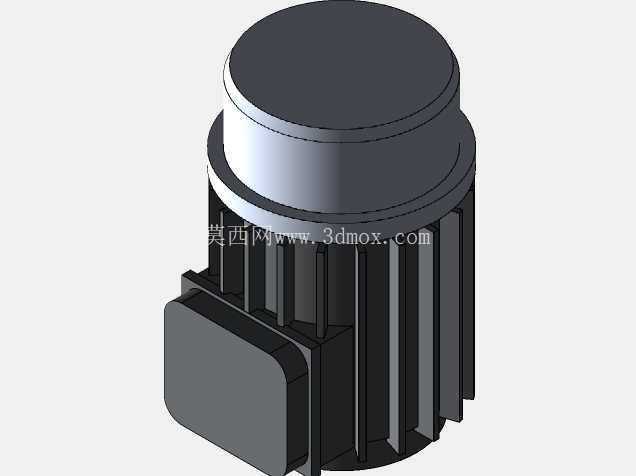

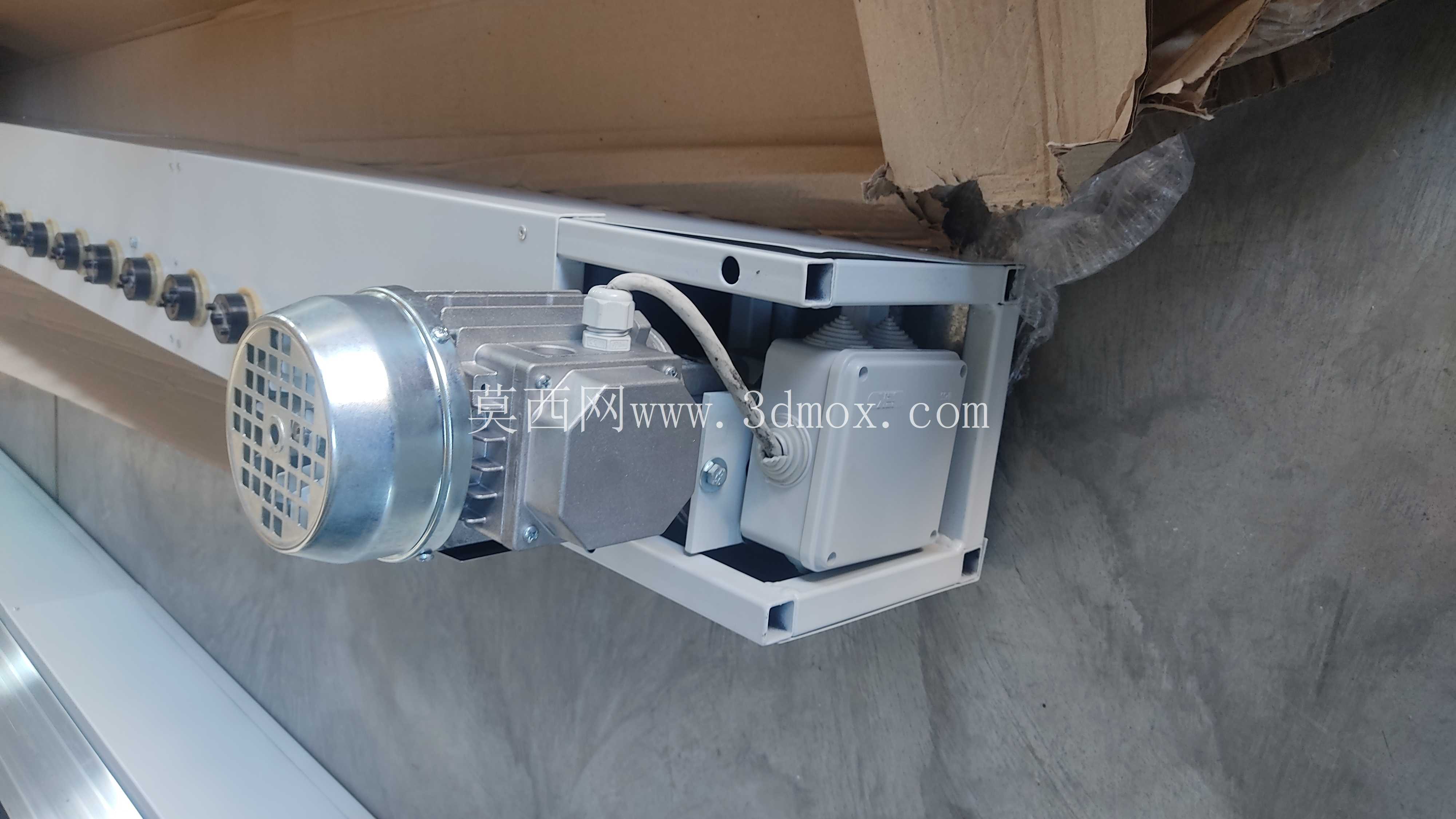

　　在常规工业传动系统的布局设计阶段，这类小规格三相异步电机的外形数模是装配校核环节的核心参考要素，多数轻工输送线、小型机床进给单元、民用给排水配套泵组的动力端，都会选用该功率段的电机作为原动机，不需要拆解内部绕组、轴承的详细结构，仅靠精准的外轮廓、安装接口尺寸，就能完成整机布局的干涉检查与安装空间预留。从数模呈现的结构来看，该电机采用全封闭自扇冷的外壳结构，筒状机座外侧分布的轴向散热筋，是自然对流散热的核心结构，筋条的高度、间距都匹配0.09-4功率等级的发热需求，不需要额外加装强制风冷管路，就能在-20℃到40℃的常规工业环境下维持额定温升，避免绕组过热导致的绝缘老化加速。

　　顶部的圆柱形端盖是后端轴承室的防护结构，接线盒布置在机座侧方的斜向位置，这个安装方位的设计，是为了兼容多方向的线缆进线需求，不管是从设备机架上方、侧方还是下方走线，都能通过调整接线盒的旋转角度，避免线缆出现过度弯折，减少接线端的应力集中。做整机布局的时候，首先要确认的是安装边界：电机轴伸端的配合尺寸、底脚安装孔的孔距与孔径、接线盒突出机座的最大外廓尺寸，这些参数直接决定了动力舱的预留空间大小，比如在小型皮带输送机的设计中，如果机架侧梁的间距小于电机机座的最大外径，就会出现装配时电机无法放入安装位的问题，要是接线盒的突出高度没有提前预留，还可能和侧梁上的走线槽发生干涉，这类问题在实际生产中一旦出现，就需要返工修改机架结构，额外增加加工成本。

　　该数模的建模逻辑完全服务于装配场景，没有对内部定转子、绕组、轴承等部件做冗余建模，所有外轮廓的尺寸都参考实物测绘与公开样本参数整合而来，机座散热筋的倒角、端盖与机座配合的止口位置、接线盒的翻盖结构都做了还原，既保证了装配干涉检查的精度，又不会因为模型面数过多导致大型装配体打开卡顿。在设备选型阶段，结构工程师可以直接将该数模导入装配环境，调整轴伸方向与安装角度，核对电机输出轴和被驱动部件（比如泵叶轮、减速机输入轴、输送带主动辊）的同轴度预留空间，确认底脚安装面的平面度要求是否匹配机架的加工精度，同时还能提前规划电机周边的维护空间——比如后端盖处需要预留至少50mm的间隙，方便后期更换轴承时拆卸端盖，接线盒侧方要预留足够的操作空间，方便电工完成接线与后期检修。

　　不少刚入行的工程师做布局时容易忽略电机的外廓细节，比如散热筋的突出高度、吊环的安装位置（该规格电机虽然重量不大，但部分批次会在顶部预留吊环螺纹孔），如果数模没有还原这些细节，很容易出现后期装配时吊环和机架横梁碰撞，或者散热筋和周边管线摩擦的问题，这个数模把这些容易被忽略的外廓特征都做了还原，能有效减少设计阶段的疏漏。另外，该电机的安装方式兼容底脚安装与法兰安装两种形式，数模上也预留了法兰安装的止口位置特征，工程师可以根据实际设备的安装需求，选择对应的安装形式做布局，不需要额外查找样本核对法兰尺寸，大幅提升选型与布局的效率。在做设备的三维布线设计时，接线盒的进线口位置、尺寸也能直接作为线缆接头选型的参考，提前确定线缆的弯曲半径，避免后期布线时出现线缆长度不足或者弯曲半径过小不符合电气规范的问题。
