户外燃气设备防雨防护壳体结构设计

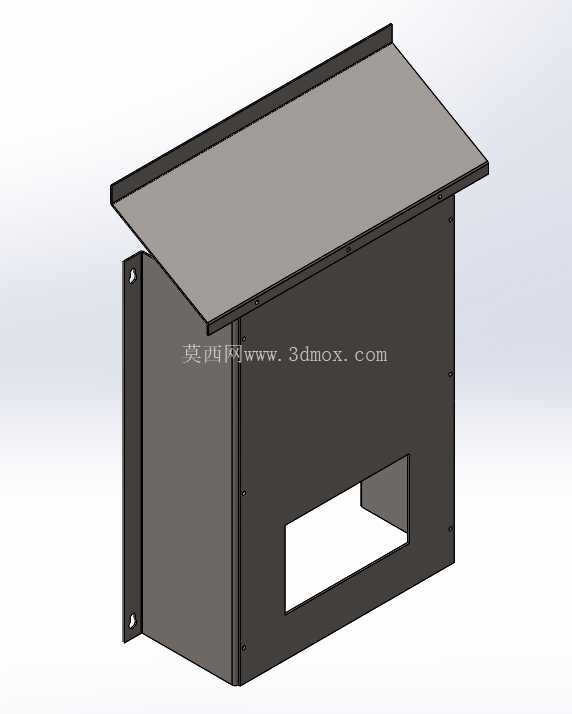

　　户外挂装燃气类设备的防护壳体，核心要解决长期露天布设场景下的雨水侵入、杂物飘落堆积问题，同时不能干扰设备本身的通风、管线接驳与日常检修操作。这款防护盖采用斜顶式钣金折弯结构，顶部盖板向外侧倾斜一定角度，降雨时水流会顺着斜面直接流向壳体外侧，不会在盖板表面积聚形成渗流路径，相比平顶结构能减少90%以上的顶部积水渗漏风险。

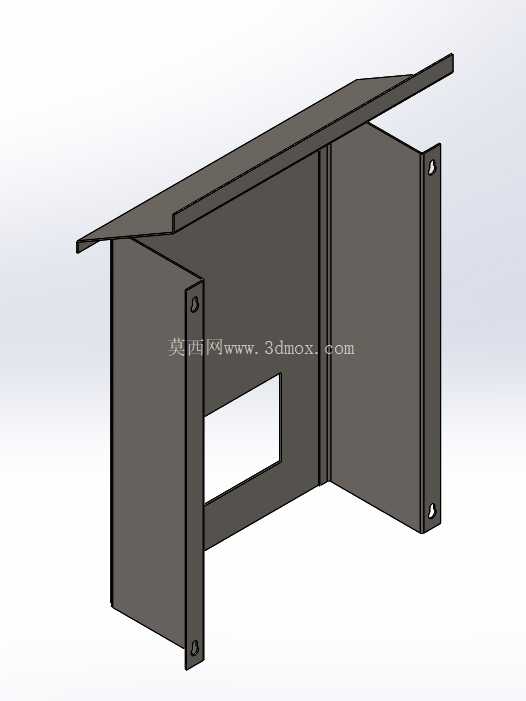

　　从安装边界来看，壳体背部预留了两个带安装孔的固定挂耳，挂耳与壳体主体为一体折弯成型，安装时可直接通过膨胀螺栓固定在建筑外墙面，挂耳的孔位做了长圆型余量设计，适配现场墙面打孔的微小位置偏差，不需要二次扩孔调整。壳体整体为围合式半开放结构，左右两侧与背部为封闭钣金面，能够阻挡侧面斜向飘入的雨水，同时避免落叶、灰尘、高空坠物直接落到设备本体上，减少设备外壳的腐蚀与积灰问题。

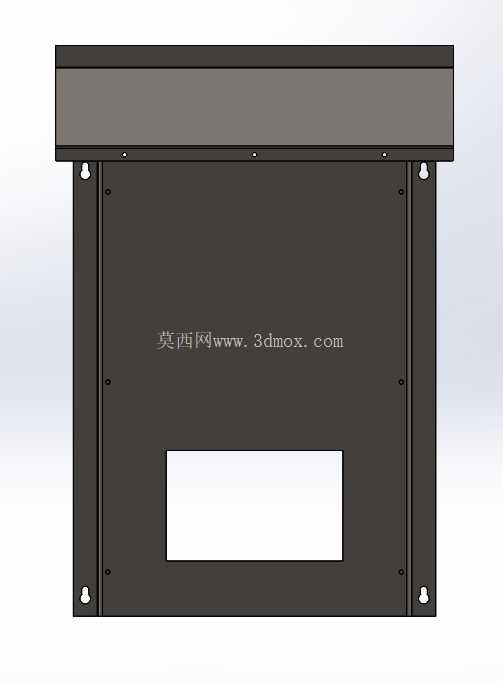

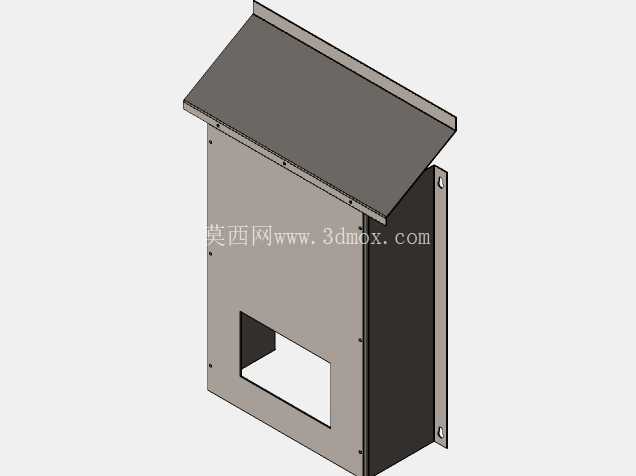

　　正面下方预留的矩形开口，是为设备的操作面板、观察窗或者管线接驳口预留的操作空间，开口的边缘做了向内的折边处理，一方面提升开口处的结构刚度，避免钣金边缘割伤操作人员，另一方面折边形成的挡水沿，能够阻挡少量顺着正面流下的雨水进入开口内部。顶部盖板的尺寸比壳体主体的外轮廓宽出30mm左右，前后方向也向外伸出足够距离，形成类似屋檐的挡水结构，即使是夏季的斜向暴雨，也能保证雨水不会顺着盖板边缘滴落到设备的顶部接线位置。

　　结构设计上，整个壳体采用等厚薄钢板折弯拼接，所有拼接位置采用点焊固定后做打磨平整处理，没有突出的螺栓头或者尖锐边角，既提升了外观的整洁度，也避免户外长期使用后突出位置出现锈蚀流挂。壳体的内部净空尺寸，是按照常规挂装燃气设备的外轮廓预留了20mm的安装间隙，既不会因为间隙过大导致防护范围不足，也不会因为间隙过小导致设备安装时出现卡滞，适配市面上多数同规格挂装燃气设备的加装防护需求。

　　实际应用中，这类防护盖多用于老旧小区户外燃气设备的后期加装防护，或者新建住宅外置燃气设备的出厂配套防护，相比全密封的防护罩，这种半开放结构不会影响设备的自然通风散热，避免设备运行时因为密闭空间导致温度过高，同时顶部与侧面的防护结构，能够有效延长设备的户外使用寿命，减少因为雨水侵蚀导致的设备故障、接线锈蚀等问题。设计时还考虑了户外的抗风性能，背部挂耳的折弯高度做了加强处理，固定孔位的间距按照墙面受力的合理范围设置，能够抵御常规地区的大风天气，不会出现壳体被风吹落的风险。盖板的倾斜角度经过反复验证，既保证了排水的顺畅性，也不会因为角度过大导致盖板伸出过多影响周边行人通行，整体结构没有多余的装饰性设计，所有结构特征都服务于防护、安装、使用的实际需求，钣金折弯的工艺也适合批量加工生产，加工时不需要复杂的模具，通过常规的数控折弯、焊接设备即可完成生产，加工成本可控，适合大规模的户外设备改造项目使用。
