45度弯角同轴射频连接接头结构

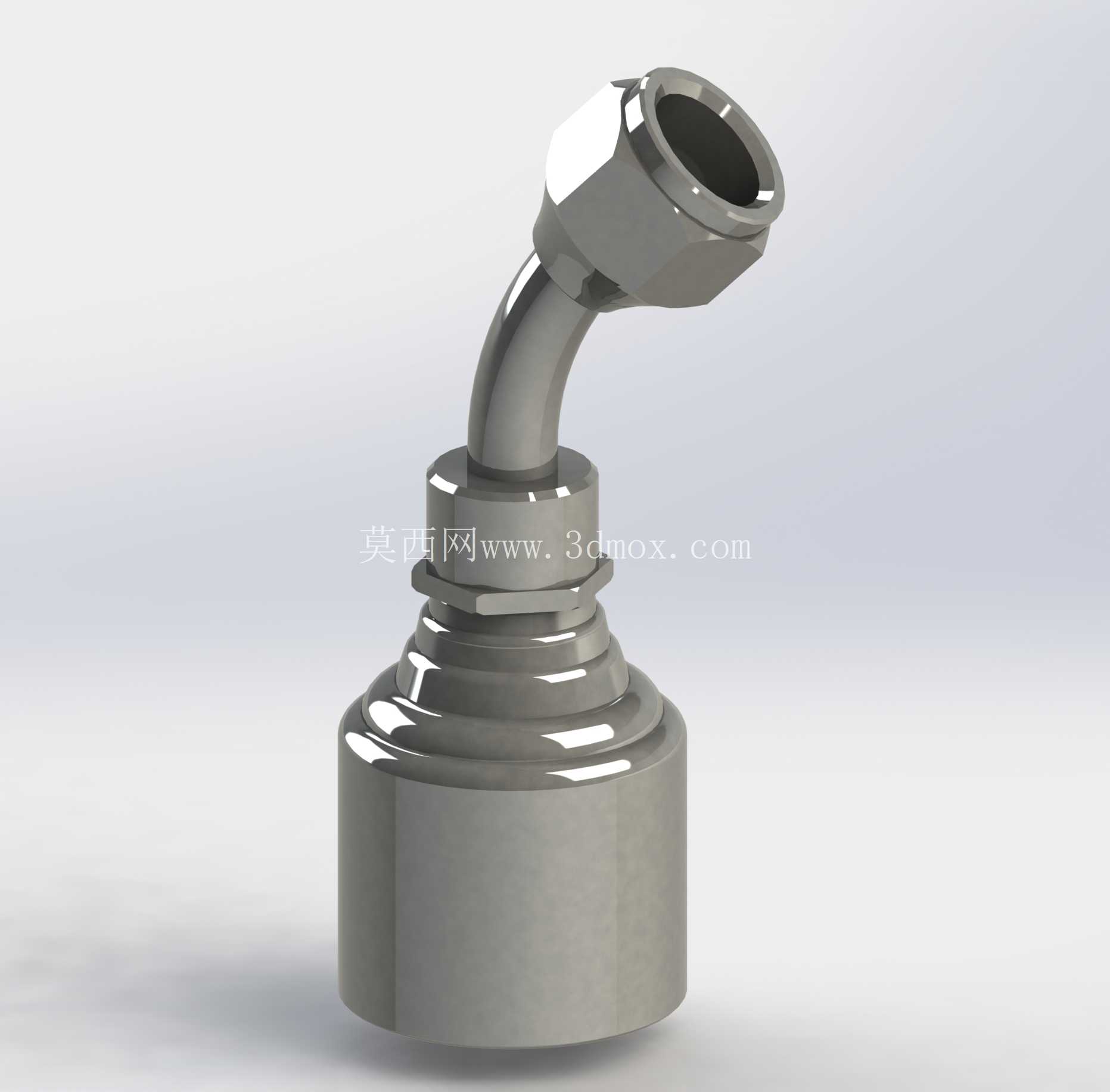

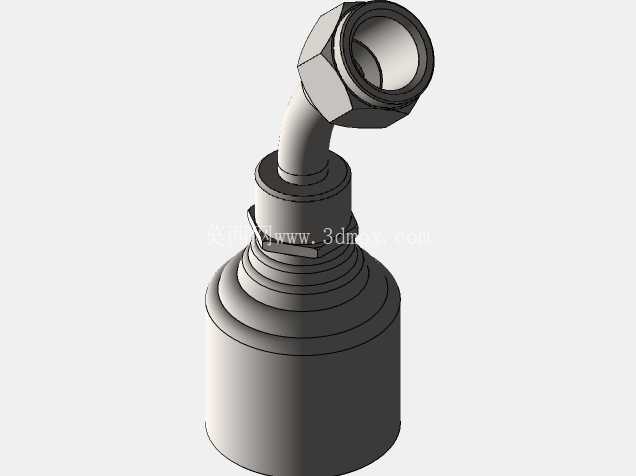

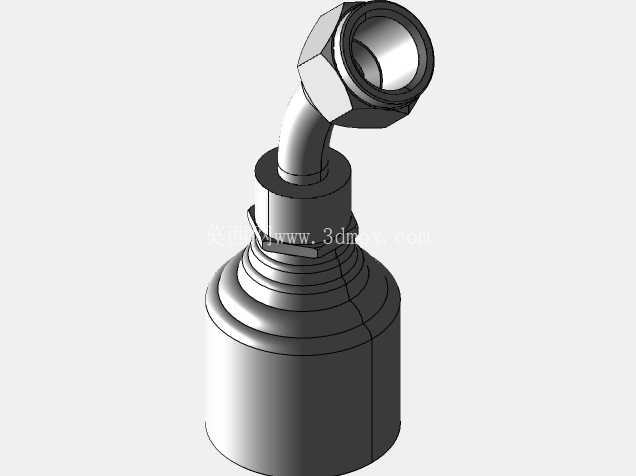

　　在射频信号传输、液压气动管路布设的现场场景里，这类45度弯角结构的连接接头，是解决狭小空间内管路/线缆转向连接、避免硬折损伤传输介质的核心连接件，常应用在通讯基站射频馈线连接、工业设备气路转角布设、测试仪器信号端口转接等场景，相比直型接头，它能在不额外增加转接件的前提下完成45度方向的走线转向，减少管路弯折应力集中的问题，也能降低多接头转接带来的信号损耗或气液泄漏风险。从实际使用的功能特性来看，该接头下端为内螺纹直连结构，可直接旋接在对应规格的外螺纹端口上，上端采用六角锁紧螺母结构，配合内置的卡套或压接结构，能够抱紧插入的线缆或硬管外壁，保证连接后的拉拔强度与密封/屏蔽性能，45度的弯角曲率经过圆滑过渡处理，不会出现直角弯折的死点，穿入内部的线缆或介质流通路径不会产生 abrupt 的截面变化，能有效降低信号反射或流体阻力。

　　设计过程中，首先要确定两端的连接规格匹配性，下端内螺纹的公称直径、螺距需要严格适配常用的设备端口标准，上端锁紧螺母的对边尺寸要符合常规扳手的操作空间要求，弯管段的弯曲半径不能过小，否则一方面会增加加工时的成型难度，导致管壁出现厚薄不均、开裂的问题，另一方面也会让内部穿设的射频线缆外导体出现过度形变，影响特性阻抗的连续性，造成信号驻波比升高。外形尺寸方面，下端圆柱主体的外径要略大于螺纹大径，留出足够的螺纹啮合深度，保证连接后的抗扭强度，弯管段的总长度要控制在合理范围，避免过长导致接头整体悬伸量过大，在设备振动环境下出现共振松脱，过短则会让上端螺母的锁紧操作没有足够的扳手空间，安装时容易和周边零部件产生干涉。

　　安装边界的校核是这类接头设计时的重点，在三维建模阶段需要模拟实际安装状态：当下端螺纹完全旋入基座端口后，弯角的朝向要能覆盖常规的走线方向范围，上端螺母的旋转行程内，不能和基座表面的凸起结构、相邻的其他接头产生碰撞，接头整体的外轮廓要预留出至少3mm的操作间隙，方便使用开口扳手完成上下两端的锁紧操作，另外弯角部分的外壁要做光滑过渡处理，没有尖锐棱角，避免安装时割伤操作人员的手部或是划伤线缆外护套。

　　从结构细节来看，下端主体和弯管段采用一体式加工成型的结构，相比焊接拼接的结构，整体强度更高，也不会出现焊接缝隙导致的泄漏或屏蔽失效问题，上端的锁紧螺母和弯管端头之间留有配合间隙，允许螺母在锁紧时自由旋转，不会带动内部的卡套跟转，避免卡套在管路表面产生划痕影响密封效果。在不同的应用场景下，这类接头的内部结构会有细微调整：用于射频信号传输时，内部会加装绝缘介质支撑和内导体接触件，保证特性阻抗稳定在50Ω或75Ω的标准值；用于气液管路连接时，内部会替换为橡胶密封垫圈和卡环，保证额定压力下的密封性能，但外部的45度弯角外形、两端的连接结构尺寸是通用化设计的，能够适配多数常规安装场景的需求。建模过程中，所有的螺纹特征都采用标准牙型绘制，六角螺母的对边、对角尺寸严格遵循对应的紧固件标准，弯管部分的曲面采用扫掠特征生成，保证管壁厚度均匀一致，所有的倒角、圆角都按照实际加工工艺要求设置，比如螺纹起始端的倒角方便旋入，棱边的小圆角去除加工毛刺，这些细节都能直接对接后续的数控加工编程，不需要二次修改模型。
