工业防水内置三相电源插座结构设计

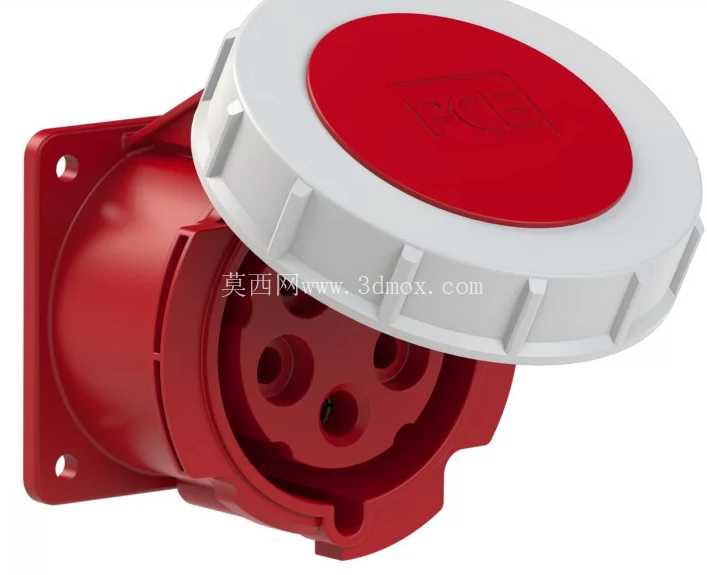

　　这款内置式工业电源接插件，主要面向固定安装场景下的三相配电接驳需求，适配额定电流32A、额定电压400V的三相五线制供电回路，可覆盖常规工业场景中16A到63A区间内多数固定式生产设备的供电接驳，常见于车间生产线固定式工位配电、户外成套设备内部电源接驳、港口临时供电桩内置接口、食品加工生产线防水配电单元等场景，尤其适合需要将插座嵌入设备壳体、配电柜体内部，仅保留操作面外露的安装需求，避免接插件突出安装面造成的磕碰、误挂扯风险。

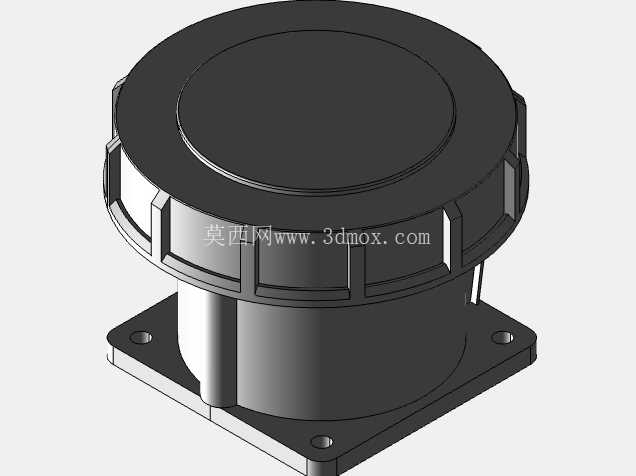

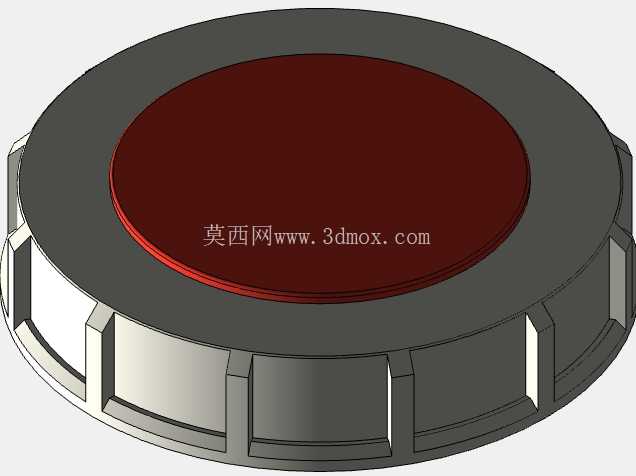

　　从结构设计逻辑来看，整体采用圆形旋合式安装结构，主体外圈设置多道均匀分布的轴向加强筋，既可以作为安装旋拧时的受力卡位结构，提升安装锁紧过程中的摩擦力，避免徒手或借助简易工具安装时出现打滑，同时加强筋沿壳体轴向贯通，也能提升外壳整体的抗径向挤压强度，在嵌入式安装后，即使安装孔位存在轻微的公差挤压，也不会出现壳体开裂、内部配合错位的问题。顶部的密封端盖采用内嵌式平层设计，端盖与主体配合位置设置整圈环形密封槽，配套的弹性密封件可在端盖锁紧后填充配合间隙，实现IP67级的防护能力，可有效阻挡粉尘侵入接插件内部，同时可承受短时浸水场景下的密封需求，适配户外设备、潮湿车间、有冲洗需求的食品加工工位等恶劣使用场景。

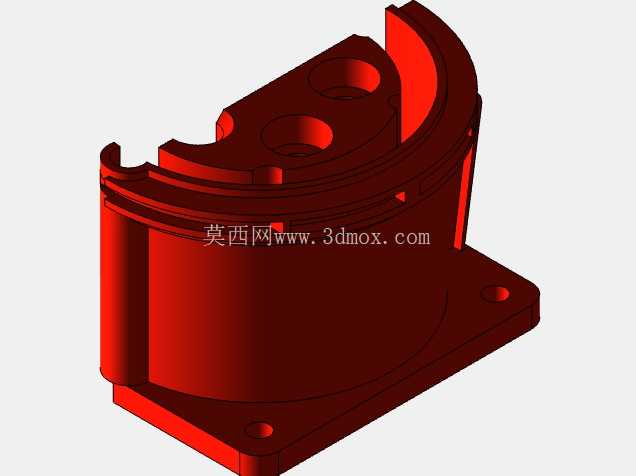

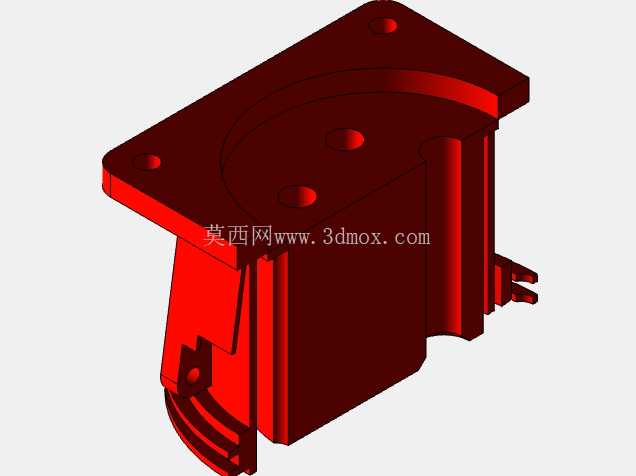

　　接插件的主体绝缘基座采用高强度聚酰胺材质成型，这种材质本身具备优异的耐化学腐蚀性能，可耐受车间常见的机油、弱酸弱碱清洗剂、切削液等介质的侵蚀，同时材料本身具备良好的抗冲击性能与刚性，在频繁插拔的受力场景下不会出现基座开裂、插套移位的问题；材料本身不含镉、卤素等受限物质，满足环保合规要求，同时具备自熄阻燃特性，在出现接线端异常打火、温升过高的场景下可有效阻止火焰蔓延，提升配电回路的安全冗余。

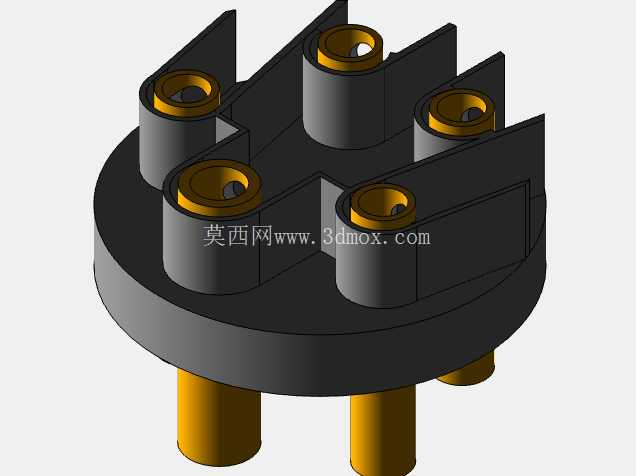

　　从安装边界尺寸来看，整体圆形结构的外径适配常规面板开孔尺寸，嵌入式安装后，端盖表面与安装面板基本齐平，不会突出安装面过多，安装时通过主体外圈的螺纹结构与锁紧螺母配合，可适配不同厚度的设备壳体、配电面板，安装固定后整体抗拉扯强度满足工业接插件的受力要求，不会因插头插拔的轴向力出现松脱。内部导电插套采用高弹性铜合金材质，表面做镀镍处理，既可以降低接触电阻减少长期工作的温升，也能提升抗氧化能力，延长接插件的实际使用寿命，插套的配合尺寸兼容同规格CEE标准工业插头，可与市面主流品牌的同规格插头实现可靠适配，无需担心品牌兼容性问题。在建模过程中，重点还原了密封结构的配合公差、加强筋的分布位置、安装螺纹的参数细节，同时对内部插套的定位结构、接线端子的安装空间做了等比例还原，可直接用于配电面板开孔设计、设备内置配电单元的结构干涉校验，也可作为同类型接插件自主设计的结构参考，帮助结构工程师快速完成安装位的匹配设计，减少实物测绘的工作量。
