金属浇注作业专用机械结构设计

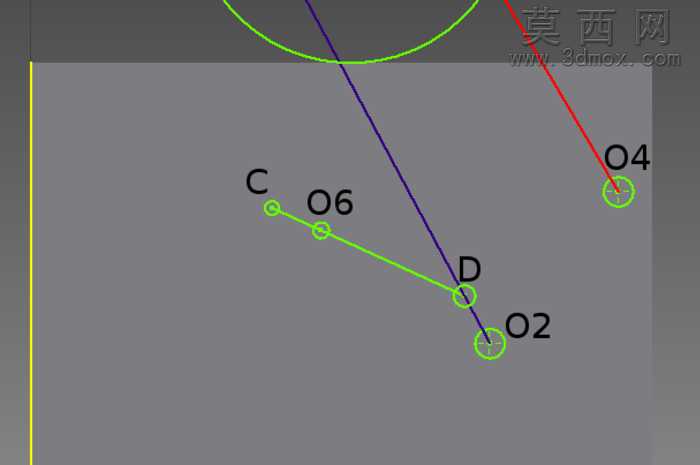

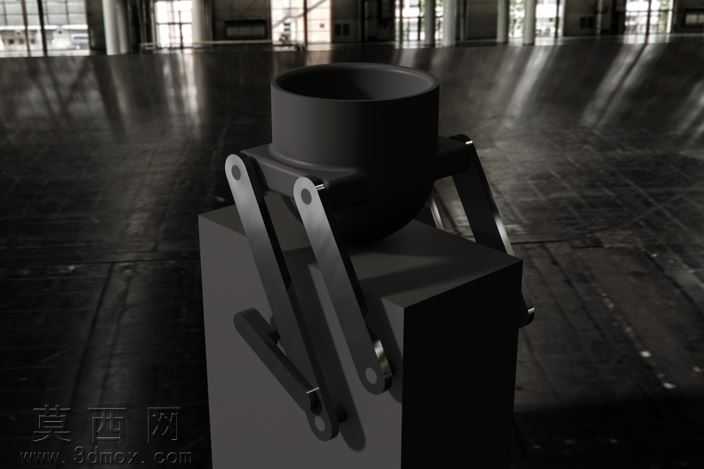

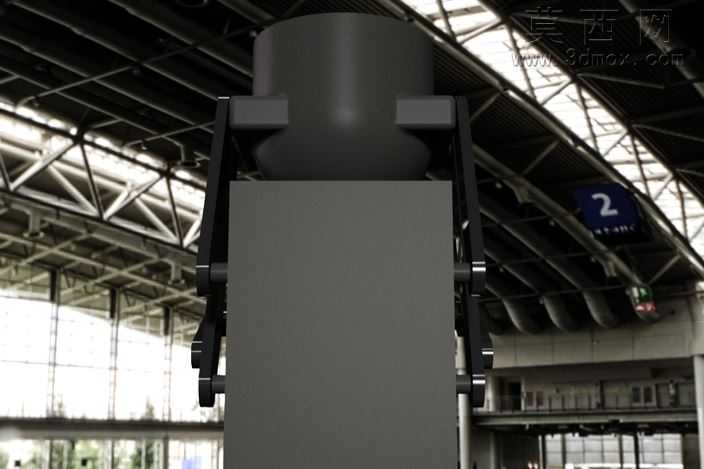

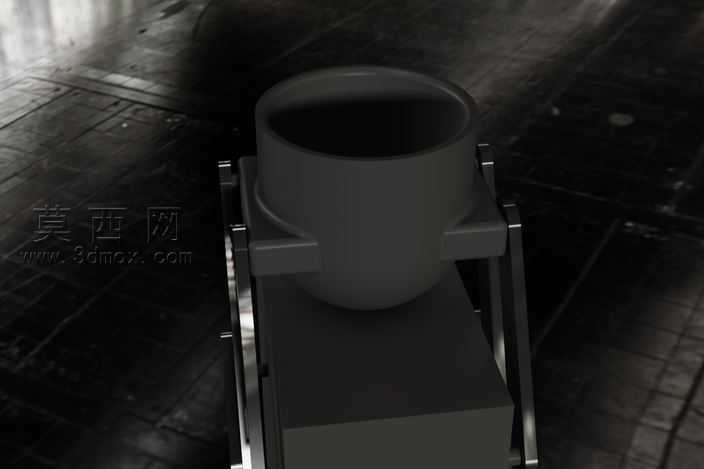

本套金属浇注设备的三维模型采用Autodesk Inventor平台完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对设备的运动铰接点位、执行端轨迹路径做了精准的参数约束，从截图中可见的C、D铰接点，O2、O4、O6等运动副点位均设置了完整的同轴、平行、距离约束，可直接用于后续的运动仿真验证，模拟浇注过程中浇包的倾转、位移动作逻辑，排查运动过程中的结构干涉问题。模型搭建过程中，针对浇注作业的高温工况特性，对设备的承载结构做了针对性的结构强化设计，所有受力杆件均采用符合机械设计标准的型材截面参数，铰接部位预留了轴承安装、润滑结构的设计空间，可直接对接后续的工程图导出、生产加工环节。材质配置上，针对设备不同部位的功能属性做了区分：承载主结构采用铸造碳钢材质参数，设置了对应的金属粗糙度、哑光漆面质感；运动铰接部位配置了耐磨合金材质，模拟实际生产中耐磨件的表面特性；执行端的浇包部位采用耐热铸钢材质，匹配高温金属液接触的工况需求。设计思路围绕金属浇注作业的实际生产需求展开，整体结构采用多连杆传动方案，通过多组铰接点位的配合，实现浇包从取液、转运到定点倾转浇注的全流程动作，结构布局紧凑，传动路径简洁，可有效降低设备运行过程中的动作卡顿、定位偏差问题。模型完整保留了所有零部件的装配层级关系，没有出现零件缺失、约束报错的问题，各运动部件的活动范围均按照实际作业需求做了参数限定，可直接用于浇注工位的布局规划、作业流程仿真，也可作为同类浇注设备设计的参考原型，帮助设计人员快速调整参数适配不同的浇注载荷、作业半径需求，缩短专用浇注设备的研发设计周期，减少前期设计阶段的验证成本。
