铸造用多通管件木模结构三维设计

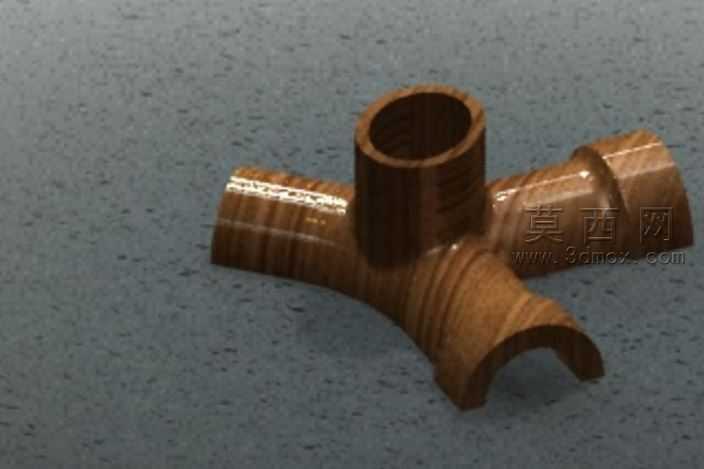

本作品为面向铸造工艺场景设计的多通管件木模三维模型，整体建模过程围绕铸造生产的实际需求展开，在三维建模阶段，首先梳理多通管件的空间管路走向，确定三个正交方向的管路接口位置，同时针对下半部分的弧形开槽结构做精准的尺寸约束，保证各段管路的同轴度、接口处的过渡圆角完全符合铸造脱模的工艺要求，避免后续模具使用过程中出现拔模卡滞、铸件边角缺损的问题。材质渲染阶段，为还原木模的真实质感，选用带有自然木纹肌理的材质参数，调整材质的反光度、粗糙度参数，模拟实木表面经打磨后的半哑光光泽效果，同时在木纹纹理的走向上贴合模型的曲面形态，让纹理顺着管件的弧面自然延展，避免出现纹理拉伸、错位的失真问题，最终渲染效果能够直观呈现木模加工完成后的真实外观。结构设计上，充分考虑木模的分型需求，将各接口处的拔模斜度做统一规范，弧形开槽的边缘做圆滑过渡处理，既保证铸造时金属液能够顺畅充型，也能降低木模在反复使用过程中的边角磨损概率，延长模具的使用寿命。设计思路围绕铸造用木模的实用性展开，没有添加多余的装饰性结构，所有曲面、倒角、接口结构都服务于实际铸造生产，模型的各部分结构拆分逻辑符合传统木模加工的工艺习惯，既可以作为铸造工艺培训的教学演示模型，帮助学习者理解管路类铸件木模的结构设计要点，也能够为同类型管件的铸造模具设计提供参考，建模过程中对曲面连续性、结构壁厚均匀性的把控，也充分体现了管路类铸造模具设计的核心要求，避免后续铸件出现缩孔、充型不足等工艺缺陷。
