小型变压器线圈绕制工装结构设计

　　在小功率电源变压器的生产试制场景里，线圈绕制是直接决定绕组排布整齐度、绝缘层贴合度以及最终变压器电气性能的核心工序，这套绕制工装正是针对小尺寸变压器线圈的手工或半自动绕制作业开发的专用承载定位结构。从实际使用场景来看，这类工装常被安置在小型绕线机的工作台面，或是手工绕线工位的固定基座上，适配功率在数十伏安以内的小型电源变压器、信号变压器的线圈绕制作业，能够替代传统简易夹具定位不准、线圈排线偏移、绕制过程中骨架晃动的常见问题。

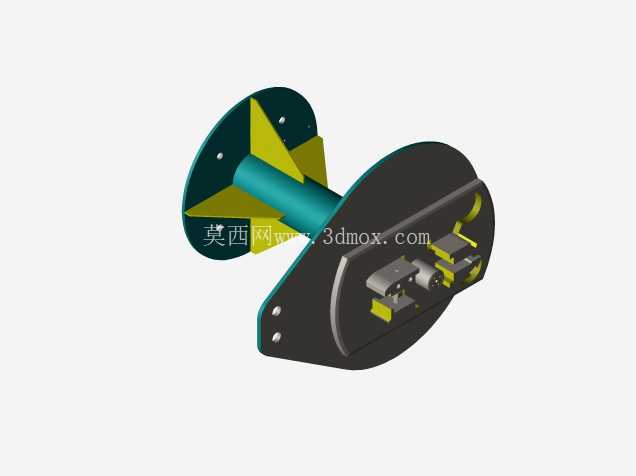

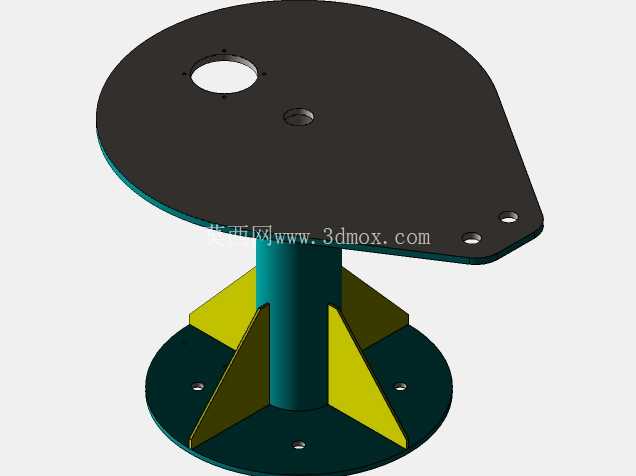

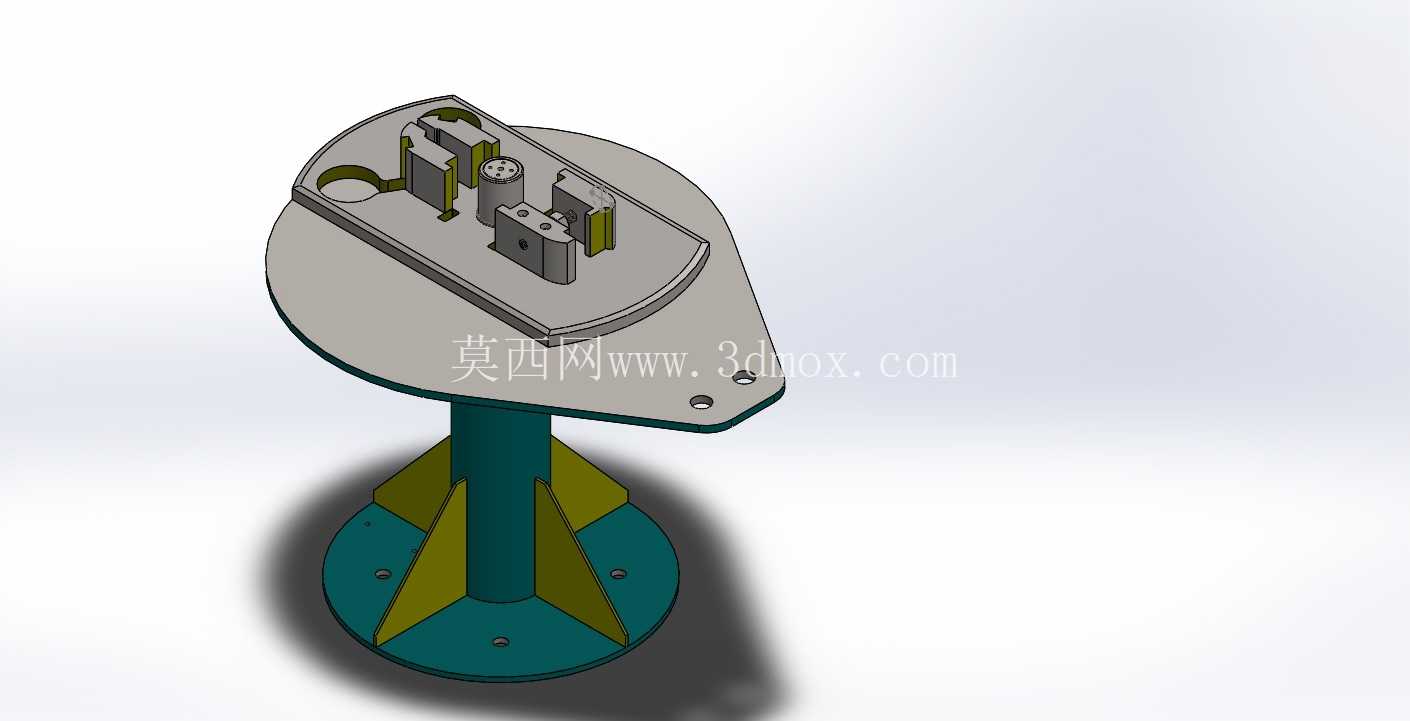

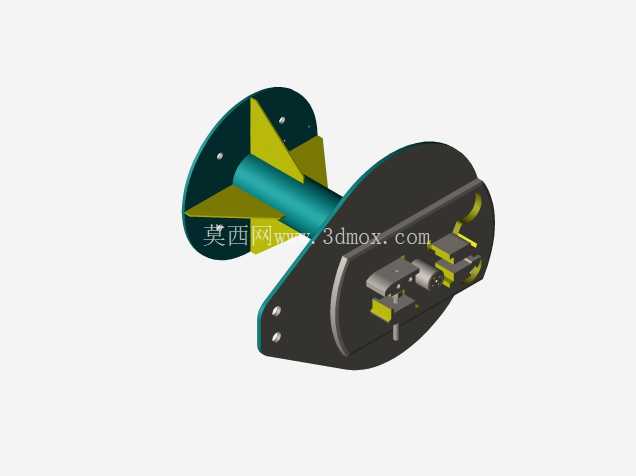

　　整套结构采用立式立柱支撑布局，底部是带安装孔的圆形法兰底座，底座与立柱之间焊接了四块三角形加强筋，这部分设计充分考虑了绕线过程中操作人员拉扯漆包线时产生的侧向倾覆力矩，加强筋的排布沿底座圆周均匀分布，能够将侧向受力均匀传导至整个安装基面，避免长期使用后立柱出现倾斜变形。底座上的四个安装孔采用沉孔设计，可通过内六角螺栓将整套工装固定在木质或金属工作台面，安装边界控制在直径180毫米的圆形范围内，不会占用过多工位空间，适配多数小型电子加工车间的工位排布需求。

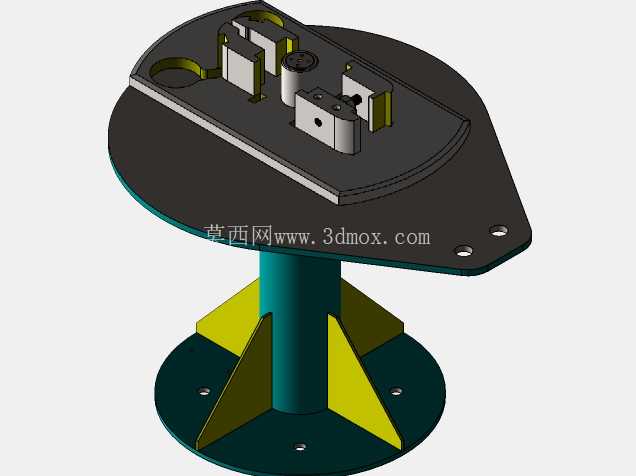

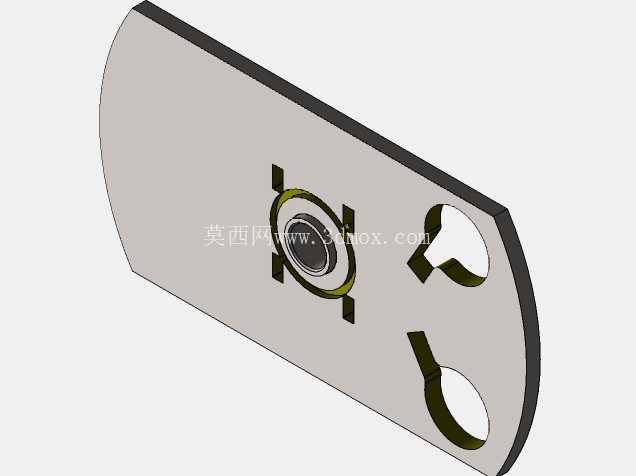

　　上部的工作平台采用异形切边的圆盘结构，并非规则圆形，切边位置刚好预留出操作人员手持骨架、调整绝缘纸的操作空间，避免圆形平台边缘磕碰操作人员手腕。平台上的定位组件采用模块化设计，包含两个可调节的立式定位挡块、中心定位轴以及端部的压紧组件：中心定位轴用于套入变压器线圈骨架，根据不同骨架的内孔直径，可更换不同外径的轴套实现适配，覆盖常见的小型变压器骨架尺寸范围；两侧的立式挡块上开有长条形调节槽，可根据骨架的长度尺寸调整挡块间距，绕制过程中挡块能够限制骨架的轴向窜动，避免绕线时线圈两端出现参差不齐的情况；端部的压紧组件带有微调旋钮，能够根据骨架的轴向长度调整压紧力，既不会因为压力过大导致塑料骨架变形，也不会因为压力过小导致骨架随绕线转动时出现打滑。

　　设计过程中特意将工作平台的高度设置在距离安装基面220毫米的位置，这个高度刚好匹配操作人员坐姿作业时的手肘自然高度，长时间绕线作业时不会出现手臂悬空疲劳的问题。平台表面做了哑光氧化处理，避免金属表面反光影响操作人员观察排线整齐度，所有与骨架、漆包线接触的棱边都做了R2的圆角倒钝处理，防止绕线过程中尖锐棱边刮破漆包线的绝缘漆层，造成线圈匝间短路的隐患。

　　从功能实现逻辑来看，这套工装没有采用复杂的气动或电动压紧结构，完全依靠机械结构实现定位调节，一方面是因为小型变压器线圈绕制的批量通常不大，过于复杂的结构反而会增加工装的制造成本和维护难度，另一方面手动调节的方式能够让操作人员根据不同线径、不同骨架材质的实际触感调整压紧力度，适配多品种小批量的生产试制需求。比如绕制线径较细的漆包线时，可适当减小压紧力，避免骨架被压变形导致绕线阻力过大拉断细线；绕制线径较粗的漆包线时，可适当增大压紧力，避免大线径绕制时的扭矩带动骨架偏移。

　　在实际生产验证中，这套工装能够将单只小型变压器线圈的绕制辅助时间缩短近40%，传统绕线时需要反复调整骨架位置、用胶带临时固定的步骤被可调节的定位组件替代，绕制出的线圈两端平整度误差可控制在0.5毫米以内，大幅减少了后续线圈整形、包绝缘带的工作量。同时整套结构的零部件多采用常见的铝合金和45号钢加工，没有特殊定制的异形零件，加工难度低，车间的普通机加工设备就可以完成制作，后期如果出现零件磨损，也可以快速加工替换，不会因为备件问题影响生产进度。

　　考虑到绕制过程中可能会残留少量漆包线的绝缘漆碎屑、胶带残胶，工作平台与立柱之间采用可拆卸的连接结构，定期维护时可以将上部平台拆下清理，不会因为碎屑堆积影响定位组件的调节精度。底座的加强筋与立柱、底座的连接位置都做了满焊处理并打磨平整，没有焊接毛刺，长期使用不会出现开焊断裂的问题，能够承受绕线过程中反复的侧向拉扯力，满足车间高频次使用的强度要求。
