VICOR系列DC电源模块三维结构设计

　　在工业控制板卡、分布式供电架构、通信基站前端供电、轨道交通车载电源系统的设计环节中，这类砖型DC电源模块是板级供电链路里的核心转换部件，负责将前端母线的高压直流电压转换为后端负载所需的稳定低压直流，为FPGA、DSP、功率驱动回路等不同电压等级的负载提供隔离或非隔离的供电输出。不少刚接触板级结构设计的工程师容易忽略这类模块的安装边界细节，直接照搬 datasheet 上的二维尺寸画图，往往到打样回来才发现引脚干涉、散热间隙不足、固定柱位置偏移等问题，这类三维模型的存在，就是为了在设计阶段把所有装配相关的细节提前落地，减少后期改板的成本。

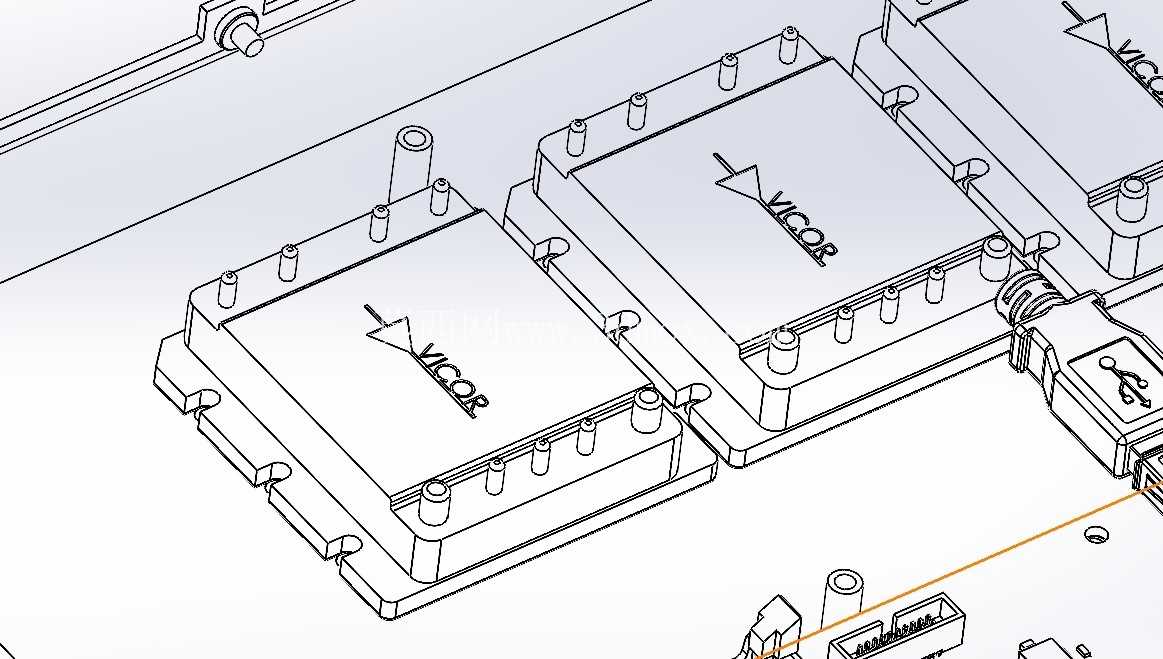

　　从结构设计的角度看，这类电源模块采用标准化的砖型封装思路，外壳采用高强度工程塑料包覆内部功率磁芯与PCB组件，顶面预留的VICOR标识位同时也是模块的极性标识区域，设计时特意将标识做了轻微的凸起处理，避免在批量装配时出现极性装反的低级错误。模块四周分布的金属插针分为功率引脚与信号引脚两类，功率引脚采用更粗的铜质插针，承载大电流通路，信号引脚则负责遥测、使能、 trim 调压等辅助功能，建模时严格区分了两类引脚的直径、伸出长度与排布间距，确保与PCB封装的焊盘位置完全匹配，不会出现插装时引脚偏位顶坏焊盘的问题。

　　模块底部的安装固定结构采用侧边卡扣加定位柱的组合形式，定位柱的直径与PCB上对应的安装孔采用间隙配合设计，单边预留0.1mm的装配公差，既可以保证模块插装时的定位精度，又不会因为公差累积导致插装困难。建模时特意还原了模块外壳的拔模斜度，所有边角处都做了R0.5的圆角处理，避免生产过程中应力集中导致外壳开裂，同时也能减少装配时操作人员被锐边划伤的风险。模块顶面的散热面做了平面度控制，建模时保证该平面的平面度公差在0.1mm以内，方便后期加装散热片或者导热垫时，能够与散热面充分接触，降低热阻，提升模块在满负载工况下的散热效率。

　　在实际的设备应用场景中，这类电源模块往往会多颗并联使用，实现冗余供电或者多路不同电压输出，建模时还原了模块之间的最小安全安装间距，两颗模块并排安装时，外壳之间预留至少2mm的间隙，既满足安规爬电距离的要求，也能避免模块之间的热量互相叠加，影响各自的散热效率。模块的输入输出引脚排布遵循行业通用的砖型模块引脚定义，在做板级布局时，可以直接替换同封装不同功率等级的同系列模块，不需要重新修改PCB封装，提升了设计的通用性。

　　不少工程师在做结构干涉检查时，容易忽略模块插针焊接后的焊锡突出高度，以及模块上方走线的安全距离，这个三维模型特意将插针伸出PCB背面的长度按照常规波峰焊的焊锡厚度做了还原，在做整机结构装配检查时，可以直接验证模块背面与下方壳体或者其他板卡之间的间隙是否足够，避免出现焊盘顶到壳体导致短路的问题。同时模型也还原了模块侧边的卡扣结构细节，在采用压接式安装的场景中，卡扣可以卡在PCB的对应卡槽内，提升模块在振动工况下的固定可靠性，不需要额外打螺丝固定，减少装配工序。

　　从设计思路上来说，这类模块的结构设计完全围绕工业场景的高可靠性要求展开，没有多余的装饰性结构，所有的外形特征都服务于电气性能、装配效率与散热需求。外壳的加强筋分布在模块内部的磁芯对应位置，既可以提升外壳的结构强度，避免在运输或者装配过程中外壳受压变形损坏内部元器件，又能在磁芯与外壳之间形成均匀的支撑，减少振动工况下磁芯的微动磨损。模块的引脚采用压接后再焊接的固定方式，引脚与内部PCB的连接位置做了应力释放设计，在模块受到外力冲击时，引脚可以通过微小的形变吸收应力，避免引脚与内部PCB的焊盘出现开裂脱落的问题。

　　在进行设备三维布局时，这类模型的精度直接影响到整体布局的合理性，建模时所有尺寸都按照实际产品的实测值进行还原，包括外壳上的微小脱模斜度、引脚的倒角、定位柱的端部导向锥度等细节都做了1:1复刻，不需要设计师再花时间去测绘实物或者反复核对二维图纸的尺寸链，直接导入装配体就可以进行干涉检查、安装孔位匹配、散热路径规划等工作，大幅缩短前期结构设计的周期。尤其是在做高密度板卡设计时，模块周围的电容、电感、接插件等元器件的布局都需要围绕模块的安装边界来调整，精准的三维模型可以帮助设计师在有限的板卡空间内最大化利用布局空间，同时保证所有元器件之间的装配间隙满足生产工艺要求。
