低压微型齿轮减速传动电机结构

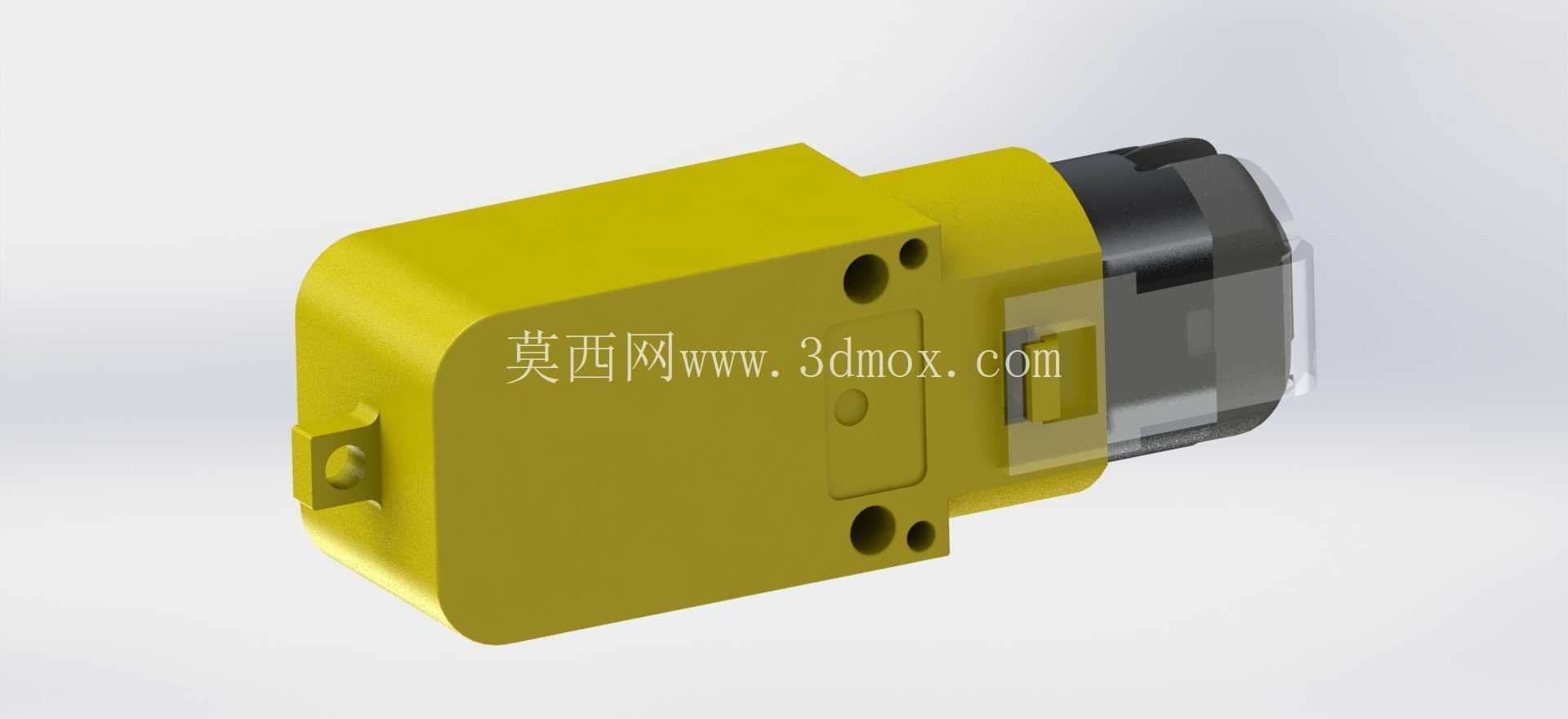

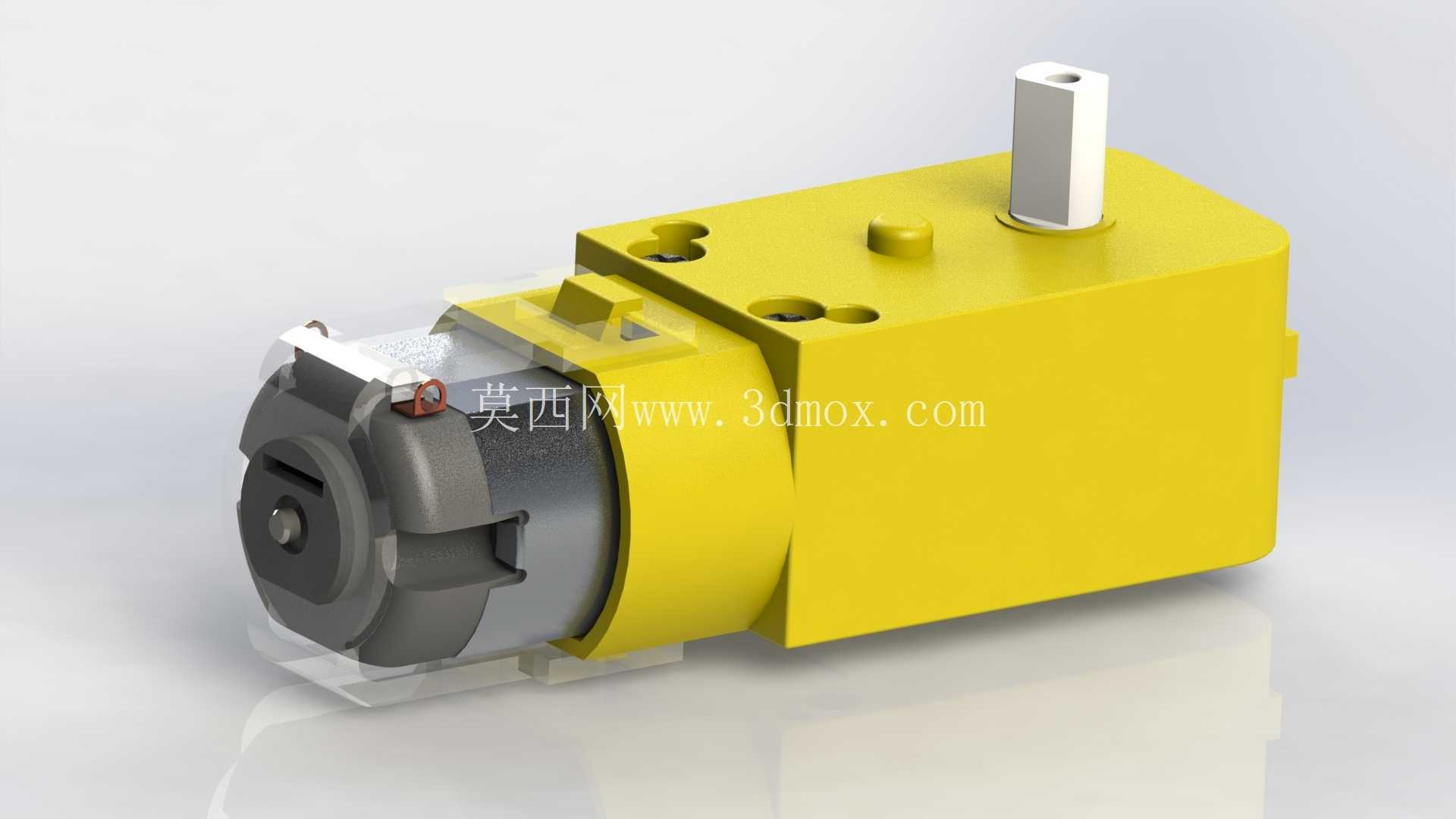

　　齿轮箱外壳采用硬质结构设计，表面预留的多个安装孔位可直接通过螺丝将整机固定在设备安装基板上，不需要额外设计定制安装支架，能大幅简化下游设备的结构设计工作量，降低整机装配复杂度。输出轴采用单轴直出布局，轴端预留的安装孔可直接插接传动摇臂、滚轮、齿轮等末端执行零件，轴伸长度经过匹配设计，既保证与执行件的配合长度足够传递额定扭矩，又不会因为轴伸过长带来额外的径向跳动问题，提升传动过程的稳定性。尺寸设计上，整机各部分尺寸经过严格校核，齿轮箱主体长度70.5毫米、宽度22.5毫米、高度29.65毫米，这个尺寸边界刚好能适配多数小型桌面设备的安装仓空间，不会出现尺寸超限无法装入的问题；电机本体部分宽度19.5毫米，整机不含输出齿轮的总长度为30.5毫米，包含输出齿轮的总长度为39.2毫米，设计人员在做安装仓布局时，可以直接参考这个尺寸边界预留安装空间，不需要额外做尺寸换算。这类微型齿轮减速电机常被应用在小型智能教具、桌面级小型传动装置、低负载自动化执行末端、小型电动玩具的动力输出单元中，作为低电压工况下的动力转换部件，它能把电机本体输出的高转速低扭矩动力，通过齿轮箱内的定比齿轮组完成减速增扭，匹配末端执行件需要的低转速大扭矩输出需求，避免直连电机时扭矩不足无法带动负载、转速过快难以精准控制动作节奏的问题。从结构设计逻辑来看，这款产品采用电机本体与齿轮箱一体化集成的布局，将驱动部分与减速传动部分做刚性连接，省去了额外的联轴器安装空间，整体结构紧凑，能适配安装空间局促的小型设备场景。

　　齿轮箱内部采用固定减速比85的齿轮组设计，这个减速比经过匹配3-6V电压下的电机输出特性调校，在额定电压区间内工作时，输出轴转速能稳定维持在适合小型传动场景的区间，同时输出扭矩可以满足轻载传动的需求，不会因为减速比过大导致输出转速过低影响设备动作效率，也不会因为减速比过小导致扭矩不足无法带动额定负载。齿轮组的排布采用平行轴直齿传动结构，直齿齿轮加工难度低、传动效率高，在微型减速场景下能兼顾传动精度与制造成本，齿轮啮合间隙经过合理控制，既不会因为间隙过大导致传动回程差过大影响动作精度，也不会因为间隙过小导致齿轮转动卡滞、运转阻力过大增加电机负载、缩短使用寿命。

　　外壳部分的凸起定位柱与安装孔位同轴度经过严格控制，安装时能快速完成定位，避免安装错位导致的输出轴与安装面不垂直、传动过程中出现额外径向力的问题。在实际选型应用中，这类减速电机适合用在对安装空间有严格限制、负载扭矩不大、对传动精度要求不算极高的场景，比如小型智能小车的驱动单元、自动门锁的传动执行部件、小型云台的转动驱动、桌面摆件的动态结构动力源等。设计人员在将这款电机整合进自身设备结构时，需要注意安装面的平面度控制，避免安装面不平整导致电机外壳受力变形，挤压内部齿轮组导致运转卡滞；接线部分需要匹配对应的额定电压，避免过压供电导致电机过热烧毁，欠压供电导致输出扭矩不足无法带动负载。

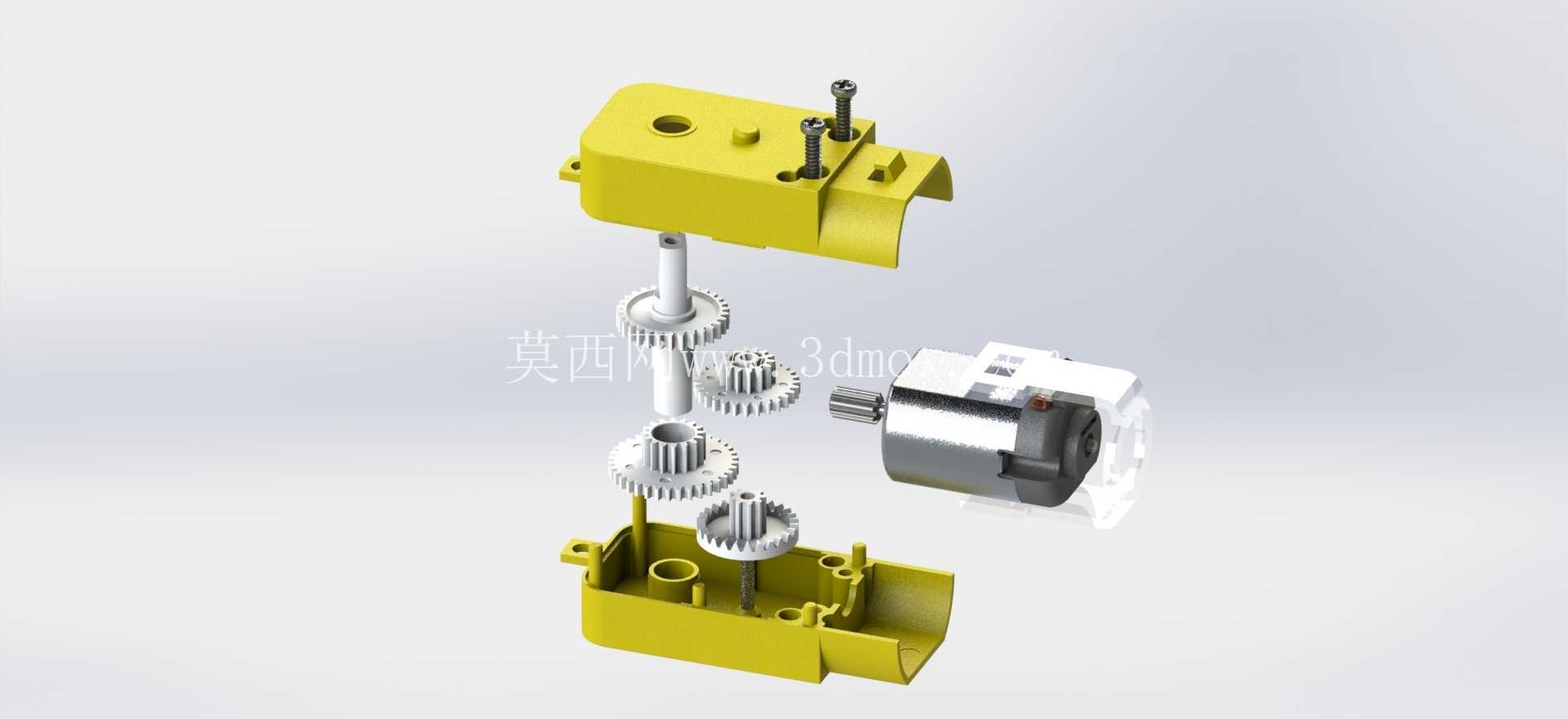

　　输出轴与执行件的配合需要注意同轴度，不要在输出轴上施加过大的径向载荷，否则会加速输出轴轴承的磨损，缩短电机的使用寿命。齿轮箱外壳的结构强度经过校核，能承受额定工况下的齿轮啮合反作用力，日常使用中不需要额外增加外壳加强结构，只要按照预留孔位完成固定即可。从三维建模的角度来看，这款模型完整还原了电机与齿轮箱的装配关系、各部分的外形细节、安装孔位的位置与尺寸、输出轴的形态与尺寸，设计人员可以直接将模型导入装配环境中做干涉检查、安装布局模拟，提前验证自身设计的设备结构与这款电机的匹配度，减少实物打样阶段出现的尺寸不匹配、安装干涉等问题，缩短产品开发周期。
