这款电磁式功率中继元件,在工业控制回路、配电支路、大功率负载通断场景中应用十分广泛,日常做设备选型时,这类元件常被用于小电流控制信号驱动大电流负载的中转环节,比如生产线的加热模块通断、风机水泵的启停控制、大功率照明回路的切换,都能见到同结构元件的身影,它的核心作用是用低压侧的微弱控制信号,可靠接通或分断高压侧的大功率负载回路,同时实现控制回路与负载回路的电气隔离,避免高压侧的浪涌、干扰串入控制端损坏PLC、单片机这类弱电器件。

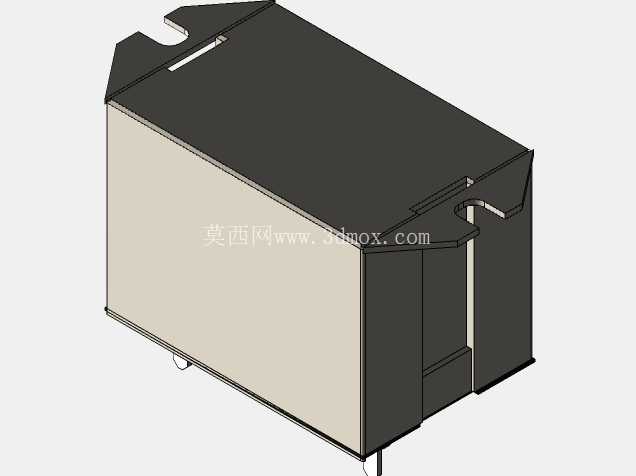

从结构设计来看,这款元件采用了封闭式方壳封装,外壳分为上下两部分,上盖为深色阻燃工程塑料材质,顶部设计了两个对称的卡扣式安装挂耳,挂耳上预留了卡装缺口,既可以适配标准DIN导轨的卡装需求,也能通过缺口穿装螺丝做板面固定,两种安装方式兼容的设计,能适配不同机柜内部的安装空间要求,不用额外准备转接安装件。外壳主体为浅米色耐温塑料,侧面做了加强筋结构,既提升了外壳的抗冲击强度,也能在元件工作发热时增加散热面积,避免内部线圈长时间工作产生的热量堆积。元件底部伸出的引脚为镀锡铜质插脚,引脚间距符合工控行业通用的PCB焊装或者插座插接标准,插脚根部做了台阶定位结构,插装时能保证插入深度一致,避免虚焊或者插接不到位导致的接触不良问题。
在功能特性上,这类功率中继元件的触点采用了银合金材质,能承受较大的持续通断电流,触点部分设计了灭弧腔结构,分断感性负载产生的电弧时,能快速拉长冷却电弧,避免触点烧蚀粘连,提升元件的工作寿命。内部的电磁线圈部分做了绝缘包覆处理,线圈与触点回路之间的绝缘距离满足安规要求,不同电压等级的线圈版本可以适配常见的DC24V、AC220V等控制电压,选型时只需要根据现场控制回路的电压等级匹配对应规格即可。元件的整体外形为规整的长方体,边角做了小圆弧过渡,没有尖锐的突出结构,在柜内排布时不会划伤相邻的线缆或者其他元件,整体安装边界规整,做三维布局时可以直接按长方体做占位排布,预留出插接线缆的弯曲空间即可,挂耳突出壳体的尺寸不大,排布时相邻元件之间只需要预留几毫米的间隙就能满足安装拆卸的操作空间,不用预留过大的冗余空间,能有效节省电控柜的内部安装空间。
做三维建模的时候,这类元件的结构细节需要重点关注几个部分:首先是顶部挂耳的卡扣尺寸,要和标准DIN导轨的卡接尺寸匹配,不然做虚拟装配时会出现卡装不上或者间隙过大松脱的问题;其次是底部引脚的位置度,必须和对应插座或者PCB封装的焊盘位置完全对齐,不然生产组装时会出现插脚歪扭、无法装配的问题;另外外壳的分模线位置、侧面加强筋的尺寸也要还原准确,这些细节虽然不影响电气性能,但在做整机BOM展示、装配工艺模拟的时候,能让虚拟样机的还原度更高,也能提前排查安装时和周边线槽、线号管、相邻元件的干涉问题。实际工程应用中,这类元件的安装方向也有讲究,通常建议垂直安装,让触点分断时产生的电弧能顺着灭弧腔的方向快速熄灭,避免横向安装时电弧漂移导致的极间短路,建模时也可以在模型里预留出安装方向的标识位置,方便后续出工程图时标注安装注意事项。
在设备的电气布局设计阶段,这类中继元件通常排布在PLC输出端子排与大功率负载之间的中间继电器层,和熔断器、接线端子排相邻安装,建模时要考虑到元件上方要预留足够的接线操作空间,方便工人插拔接线端子、紧固接线螺丝,元件下方要和走线槽保留一定距离,让引出的线缆能顺畅进入线槽,避免线缆过度弯折损伤绝缘层。另外元件外壳的耐温特性也要在选型时匹配现场的工作环境温度,在高温工况的机柜内,要适当降额使用触点的额定电流,建模时如果做热仿真分析,可以给外壳赋予对应的工程塑料热属性参数,模拟长时间工作时的外壳温度分布,提前排查过热风险。
