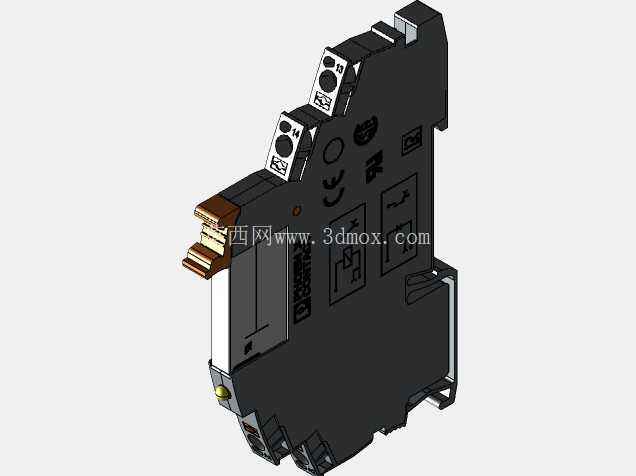

菲尼克斯双触点薄型继电器三维结构

　　在工业自动化控制柜的内部布线场景里，这类薄型端子式继电器的应用占比逐年提升，尤其是分布式IO站点、小型设备控制回路的搭建中，其窄体设计能大幅节省柜内导轨的安装空间，解决传统继电器排布拥挤、布线杂乱的痛点。从实际使用场景来看，这类继电器主要承担小信号控制回路的通断切换，可实现PLC输出侧的弱电信号与现场执行端的强电回路之间的电气隔离，避免现场侧的浪涌、干扰串入控制核心，保障控制系统的运行稳定性，常见于流水线工位信号中转、小型电机启停控制、电磁阀通断驱动等工况。

　　从功能特性上看，这款双触点继电器采用了直插式接线端子结构，接线端的标识清晰区分了线圈侧与触点侧，现场接线无需额外转接端子，可直接将导线插入接线位完成压接，相比传统螺丝接线的继电器，能减少60%以上的现场接线工时，同时降低接线松动的概率。产品本体上集成了状态指示标识，运维人员在柜外即可直观判断继电器的吸合状态，无需额外加装指示灯，简化了柜内的辅件配置。触点部分采用了双触点并联的结构设计，相比单触点继电器，其接触电阻更低，带载能力更强，同时能有效降低触点氧化带来的接触不良风险，适配直流24V控制回路的常规使用需求，线圈侧的功耗控制在较低水平，长时间工作不会出现本体过热的问题，可适配长期带电的控制回路工况。

　　从设计思路层面拆解，这款继电器采用了模块化的一体式结构，将继电器本体与接线底座整合为单个元件，省去了传统继电器与底座配对安装的步骤，同时避免了底座与本体接触不良的隐患。外形上采用了窄片式的轮廓设计，宽度仅相当于常规端子的尺寸，可与同系列的接线端子并排安装在标准DIN导轨上，排布后整体外观整齐，柜内布线的走线槽可沿继电器排布方向统一布置，大幅优化柜内的布线美观度与后期维护便利性。安装结构上，本体背部集成了标准DIN导轨的卡扣结构，安装时只需将卡扣对准导轨按压即可完成固定，拆卸时用一字螺丝刀撬动卡扣解锁即可取下，无需额外的安装紧固件，单人即可完成快速拆装。

　　在外形尺寸与安装边界方面，这款继电器的厚度控制在极小的范围内，单台元件占用的导轨长度不足10mm，在1米长的标准导轨上可排布近百台同类型继电器，对于点位密集的小型控制柜来说，能将柜内的安装空间利用率提升40%以上。高度方向上，元件顶部与柜内走线槽的底部预留了足够的接线操作空间，接线完成后导线弯曲半径符合电气安装规范，不会出现导线过度弯折导致的线芯断裂问题。深度方向上，元件本体不会超出柜内安装板的常规深度边界，适配深度200mm以上的各类标准控制柜，安装后不会与柜内的其他元件、线槽发生干涉。触点侧的电气间隙满足低压电气设备的安全标准，不同电位的接线端之间的爬电距离符合工业环境的使用要求，即使在多粉尘、轻度潮湿的工业现场，也不会出现爬电击穿的问题。

　　从建模还原的角度来看，这款三维模型完整还原了产品的所有结构细节，包括接线端的标识刻印、本体上的认证标识、卡扣的弹性结构、触点部分的内部轮廓，在进行控制柜三维布线仿真时，可直接导入该模型进行布局排布，提前验证安装空间、布线走向的合理性，避免现场安装时出现元件干涉、布线空间不足的问题。模型的安装基准面与实际产品完全一致，导轨卡扣的配合尺寸完全匹配标准DIN导轨的参数，在进行虚拟装配时可直接完成卡扣与导轨的配合约束，无需额外调整尺寸参数。对于电气设计工程师来说，可直接调用该模型完成柜内布局的BOM统计、安装空间校核，大幅缩短控制柜的设计周期，减少现场安装的整改工作量。
