P501系列200A250A固态功率控制器

　　在工业配电、大功率负载通断控制的现场场景里，传统机械式继电器存在触点拉弧、机械寿命短、响应速度慢的固有短板，尤其是在频繁通断的阻性、感性负载回路中，触点烧蚀带来的设备停机维护成本一直是现场运维的痛点。这款固态功率控制器的设计，正是瞄准这类高频次通断、高可靠性要求的电力控制场景，替代传统电磁式继电器完成回路的功率通断与状态管控。从结构设计来看，整机采用壁挂式安装的钣金壳体，两侧预留的带安装孔固定耳，适配标准电控柜内的导轨或螺钉固定安装方式，安装时需预留足够的接线空间与散热间隙，壳体顶部集成的双轴流风扇结构，是针对200A、250A大电流工况下的散热需求设计，固态功率器件的结温直接决定设备使用寿命与载流能力，强制风冷结构能在满负载运行时快速带走功率模块产生的热量，避免热累积导致的器件降额或损坏。

　　正面面板区域集成了状态显示窗口与操作按键，运行过程中可直接通过面板查看回路通断状态、负载电流参数，无需额外外接显示仪表，面板的嵌入式安装结构与壳体做了平齐处理，避免柜内布线或运维操作时的磕碰损坏，接线端子区域设置在壳体上部，端子旁预留的标识位可对应标注回路编号，减少现场接线的错接概率。设计过程中优先考虑了工业现场的电磁兼容特性，壳体采用封闭式金属结构，既能屏蔽外部电磁干扰对内部控制回路的影响，也能避免内部功率器件的开关噪声对外围测控设备造成干扰，内部功率回路与控制回路做了电气隔离设计，控制端的弱信号不会被主回路的大电流串扰，适配PLC、工控机等低压控制信号的直接驱动。

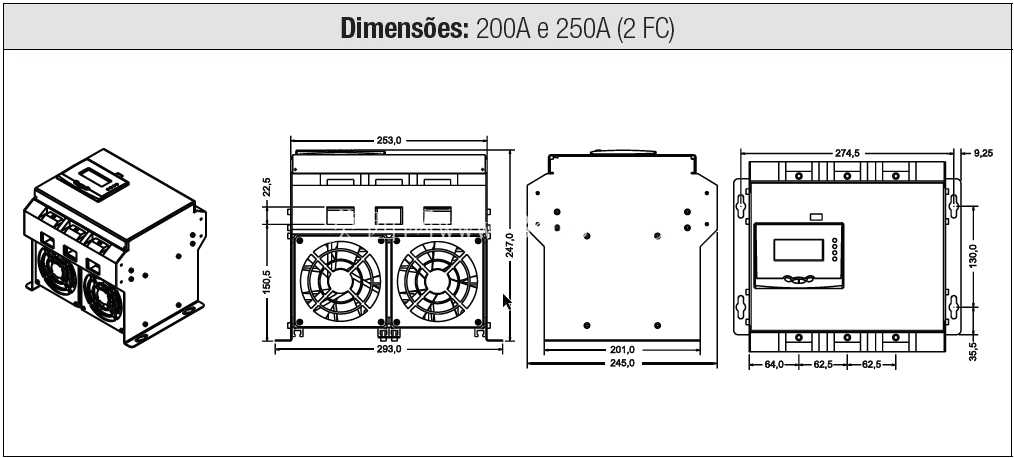

　　从安装边界来看，整机的进深尺寸适配深度400mm以上的标准电控柜安装，安装时上下需预留不小于50mm的通风间隙，保证散热风道的顺畅，左右接线侧需预留不小于80mm的线缆弯曲半径空间，方便大平方动力线缆的接线与后期维护。实际应用中，这类固态功率控制器可覆盖工业加热回路控制、电机软起停控制、照明回路集中管控、充电桩功率切换等多个场景，无机械触点的结构特性使其开关寿命可达机械式继电器的百倍以上，且通断过程无电弧、无弹跳，特别适合在有防爆要求、高粉尘的恶劣工业环境中使用，不会因为触点拉弧引发安全隐患。

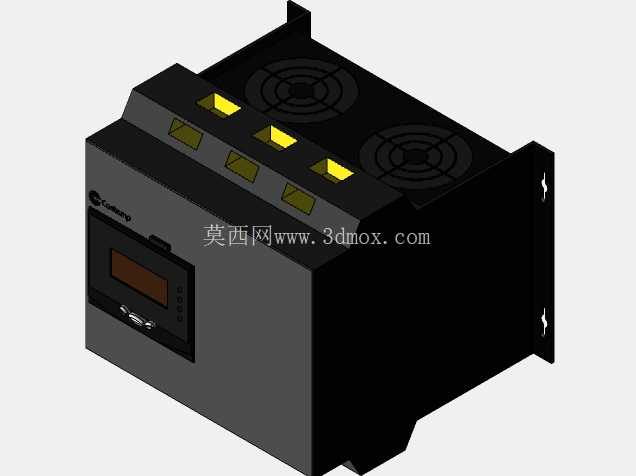

　　在三维建模过程中，壳体的折弯圆角、安装孔的位置公差、风扇的安装定位、面板与壳体的配合间隙都做了1:1的还原，接线端子的插拔空间、按键的操作行程也都按照实际器件的尺寸做了预留，结构设计人员在做电控柜布局时，可直接调用该模型完成柜内排布，提前校验安装干涉、布线空间、散热通道预留是否合理，避免后期生产装配时出现尺寸不匹配的问题。不同于传统固态继电器单一的通断功能，这款控制器集成了电流检测、状态反馈、过流保护的功能，当回路出现过载、短路情况时，可快速切断主回路并输出故障信号，无需额外外接保护器件，简化了柜内的回路设计，减少了元器件的占用空间。
