13-5/8英寸10k压力级BOP防喷器组结构

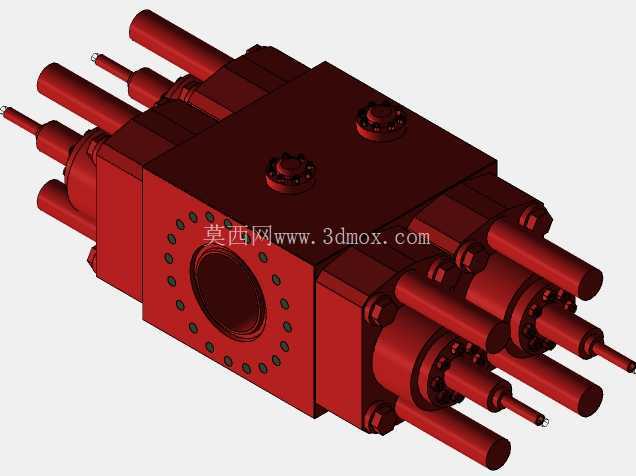

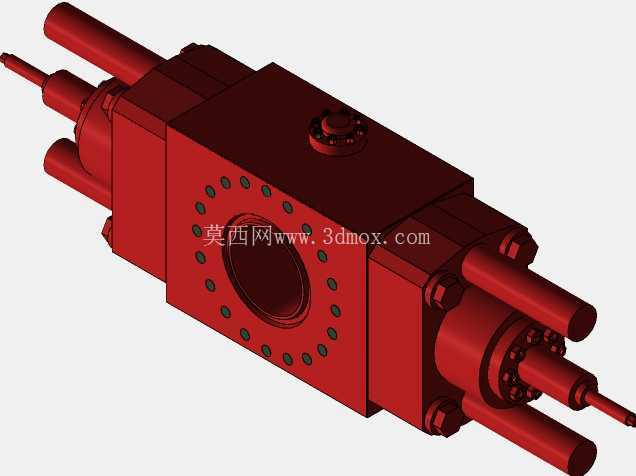

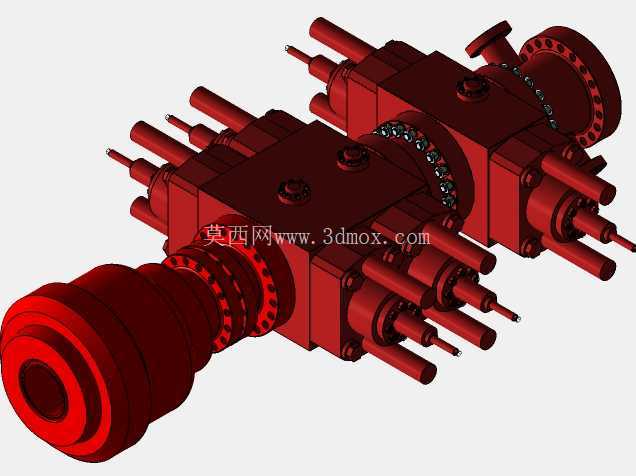

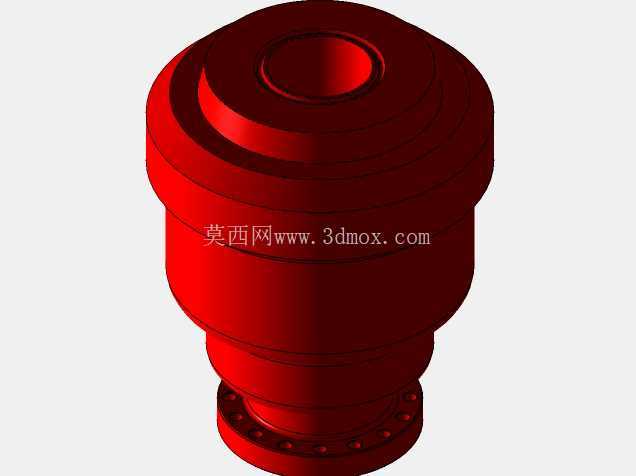

　　在陆上及海洋油气钻修井作业现场，井口压力控制是保障作业安全的核心环节，这套13-5/8英寸通径、10000psi工作压力级的BOP堆栈，是井控系统里承担核心封井功能的关键总成，直接决定钻采过程中溢流、井涌等突发工况下的压力管控能力。从现场安装适配性来看，该总成的主通径尺寸匹配常规油气井的套管程序，能够兼容对应尺寸的钻具、油管柱通过，整体堆叠式的结构布局，是按照井控作业的功能层级依次排布不同闸板单元，从靠近井口侧的固定端到远端的操作端，依次配置不同功能的密封模块，既满足全封、半封、剪切等不同作业工况的封井需求，也兼顾了现场操作、维护的可达性。

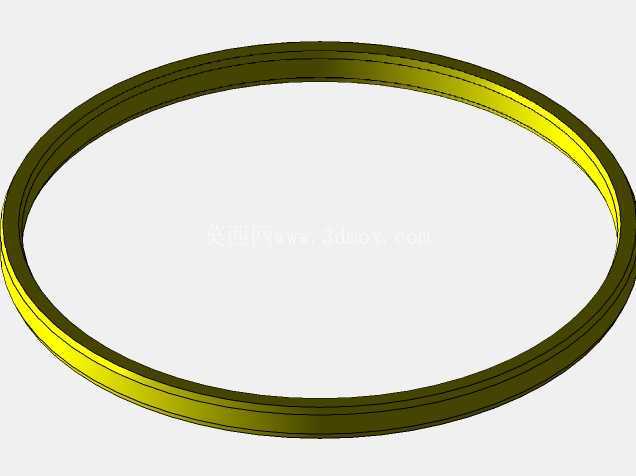

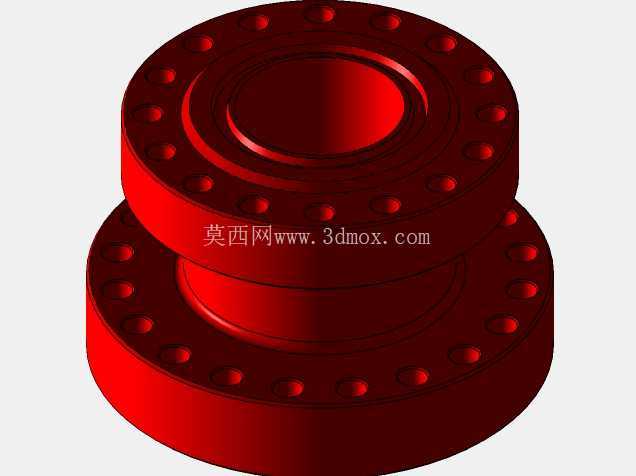

　　设计过程中首先要考虑的是高压工况下的结构强度冗余，本体采用整体锻造的合金钢结构，所有承压腔体的壁厚都经过应力线性化校核，在10kpsi额定工作压力下，主承压部位的应力水平控制在材料屈服强度的三分之一以内，同时预留足够的腐蚀裕量，适配井下含硫、含腐蚀介质的作业环境。各个闸板单元之间的连接采用法兰+钢圈密封的结构，连接螺栓的预紧力经过精确计算，既要保证高压下密封面不发生泄漏，也要避免预紧力过大导致法兰面变形或螺栓屈服。侧部伸出的操作杆是对应每个闸板的液压驱动接口，连接远程控制的液压管线后，可在数秒内完成闸板的启闭动作，操作杆的密封采用多级填料组合结构，在高压往复运动过程中始终保持密封可靠性，避免液压油泄漏或井内流体窜出。

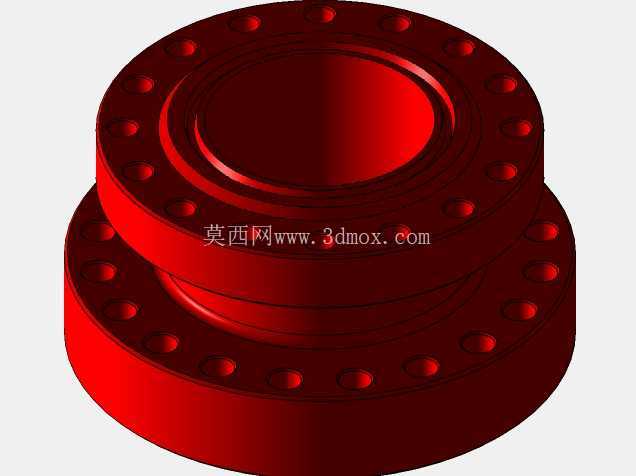

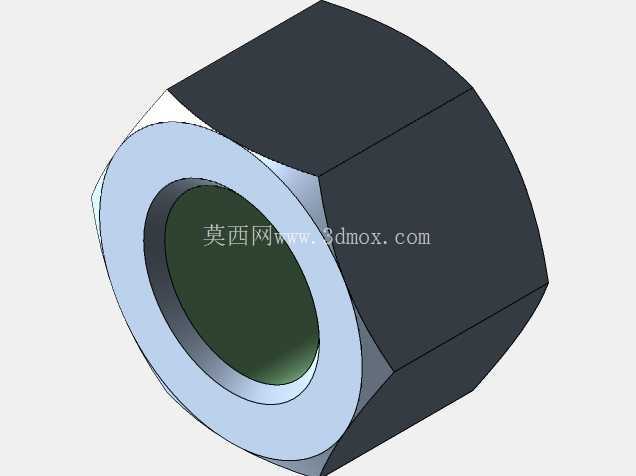

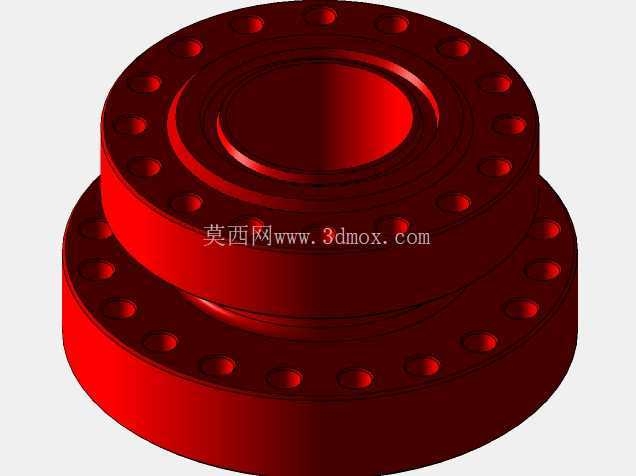

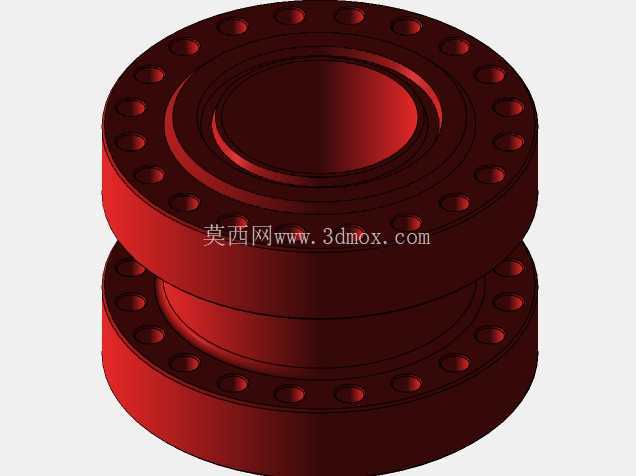

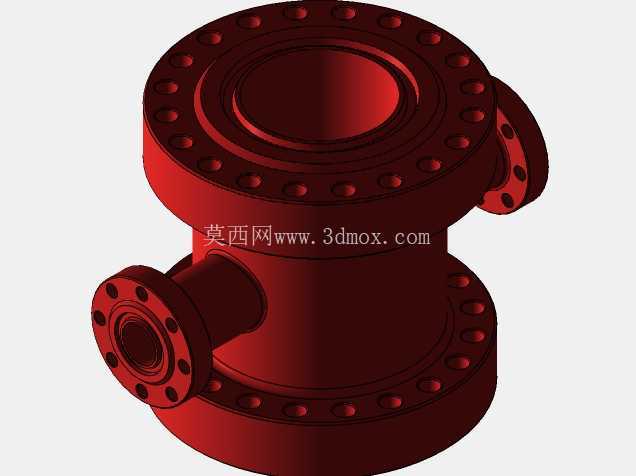

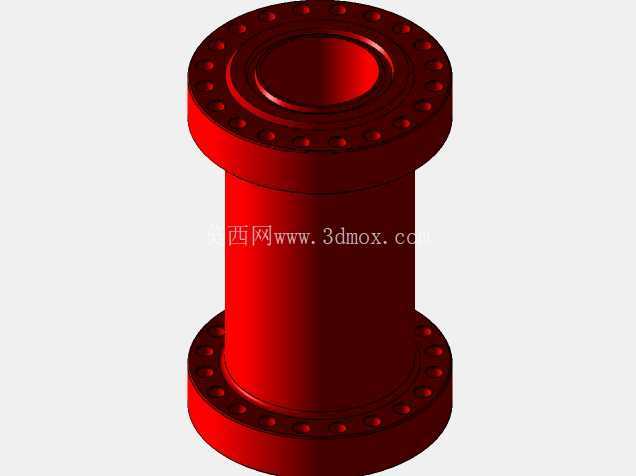

　　总成上分布的螺栓连接点，除了法兰连接部位，还有各个侧门、盖板的紧固件，这些紧固件的排布都经过载荷路径优化，确保承压时各个部位的受力均匀，不会出现局部应力集中导致的密封失效或结构损坏。端部的法兰接口尺寸符合API标准的连接规范，可直接与现场的井口四通、钻井四通等设备对接，不需要额外制作转换接头，大幅降低现场安装的适配成本。从功能配置逻辑来看，堆叠式的结构让不同功能的闸板可以独立动作，也可以组合使用，比如在起下钻过程中发生溢流，可先关闭对应钻具尺寸的半封闸板实现环空密封，若需要完全封井则可操作全封闸板，遇到紧急情况需要剪断井内钻具时，剪切闸板可在液压驱动下快速动作切断管柱并完成封井。设计时还考虑了现场维护的便利性，每个闸板单元的侧门都可以单独拆卸，不需要整体拆解BOP堆栈就能更换闸板胶芯、密封件等易损部件，侧门的铰接结构经过强度校核，在满重状态下开启不会出现变形卡滞。总成上的密封沟槽尺寸都按照高压密封的标准设计，橡胶密封件的压缩量控制在合理区间，既保证密封效果，也避免压缩量过大导致密封件过早老化失效。整体外形的径向尺寸充分考虑了现场转盘、井口操作平台的安装边界，不会与周边的钻台设备、管汇发生干涉，轴向的堆叠高度也控制在常规井架底座的安装空间范围内，不需要对现有钻台结构做额外改造。

　　在流道设计上，主通径的内壁做了圆滑过渡处理，减少管柱起下过程中对通径内壁的刮擦，也降低了高压流体通过时的冲蚀速率，延长设备的整体使用寿命。各个液压控制接口的位置统一排布在总成的同侧，方便现场液压管线的排布与固定，避免管线交叉缠绕影响操作。对于承压本体的材料，除了常规的力学性能检测，还需要做抗硫性能评定，确保在含硫化氢的井况下不会发生硫化物应力开裂。闸板的锁紧机构设计在操作杆端部，当液压系统失压时，机械锁紧装置可以保持闸板的关闭状态，避免封井失效，锁紧机构的操作力矩经过优化，现场人员使用常规工具就能完成手动锁紧与解锁操作。
