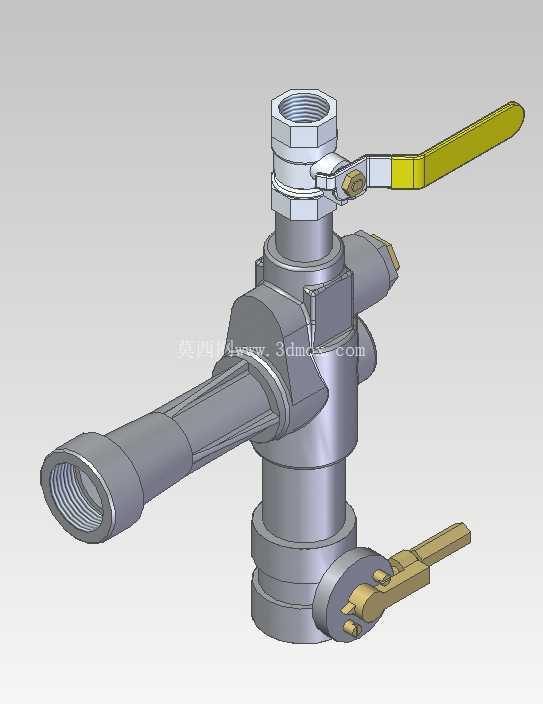

燃烧器专用多通路控制球阀结构设计

　　这款阀件主要适配工业燃烧器的流体管路接驳场景，在燃油、燃气燃烧系统中承担多通路介质通断与流向切换的核心作用，区别于常规两通球阀的单通路控制逻辑，该结构集成了主通路与辅助通路的同步控制功能，可在单阀位操作下完成主燃料供给、辅助管路启闭的联动动作，大幅减少燃烧器管路的阀件排布数量，压缩管路安装所需的空间占用。从结构设计逻辑来看，阀体采用一体化锻造成型的中腔结构，避免了多段拼接阀体带来的密封泄漏风险，主通路采用内螺纹连接接口，通径规格对应1.1/2英寸管路标准，接口螺纹精度符合通用管路密封要求，无需额外定制转接头即可直接对接同规格的流体输送管路。阀杆部位采用双重密封结构设计，下部设置填料密封层抵消介质压力带来的渗漏风险，上部设置防尘密封结构阻挡外界粉尘、油污进入阀腔，适配燃烧器工作场景中多油污、多粉尘的复杂工况。操作手柄采用加长杠杆式设计，操作力矩经过优化计算，操作人员无需借助额外辅助工具即可完成阀位的开关切换，手柄表面设置防滑结构，即使佩戴劳保手套操作也能稳定施力，避免操作打滑带来的阀位切换不到位问题。

　　辅助通路的控制结构与主阀杆采用联动设计，当主阀瓣旋转至全开位置时，辅助通路同步开启，可同步导通点火燃气、压力检测等辅助管路，当主阀瓣旋转至全关位置时，辅助通路同步切断，避免主阀关闭后辅助管路仍存在介质残留的安全隐患，这种联动设计省去了多阀组分别操作的繁琐步骤，也避免了人工操作时阀位配合失误带来的安全风险。从安装边界来看，阀体整体的轴向尺寸、径向突出距离都经过紧凑化设计，主接口的同轴度公差控制在管路安装允许的范围内，安装时无需对现有燃烧器管路做大规模改造，可直接替换原有同通径的单通路球阀，安装后手柄的操作空间预留量符合现场操作的安全距离要求，不会出现手柄与周边管路、设备结构干涉的问题。

　　阀瓣密封面采用耐磨耐腐的密封材质，可长期耐受燃气、燃油类介质的腐蚀，同时耐受燃烧器工作时传导至管路的高温，密封面的磨损量经过寿命测算，可满足常规工况下上万次开关操作无内漏。阀体外部的金属表面做了防锈处理，可适应锅炉房、工业炉周边的潮湿、多腐蚀性气体的环境，避免长期使用后阀体表面锈蚀影响操作与外观。在实际选型应用中，这款阀件尤其适配中小型燃油燃气燃烧器的管路集成设计，对于需要压缩阀组安装空间、简化操作流程的燃烧系统改造项目也有较好的适配性，建模过程中对各个配合面的公差做了精准还原，密封槽的深度、阀杆与填料函的配合间隙、螺纹接口的尺寸参数都完全符合实际加工与装配要求，可直接用于管路布局的干涉校验、阀件选型的装配模拟，也可作为同类多通路联动阀件设计的结构参考。

　　在结构细节上，阀体下部设置的定位结构可在阀位全开、全关位置提供清晰的档位反馈，操作人员可通过手柄的位置与档位触感直接判断阀位状态，无需额外加装阀位指示装置，进一步降低了整套阀组的成本与结构复杂度。辅助通路的接口朝向经过优化，安装后辅助管路可顺着主管道方向排布，不会出现管路弯折过大影响介质流通的问题，各个连接部位的紧固力矩参数都在建模时做了对应标注参考，装配时可按照对应力矩要求完成紧固，避免力矩过大导致阀体变形、力矩过小导致密封失效的问题。
