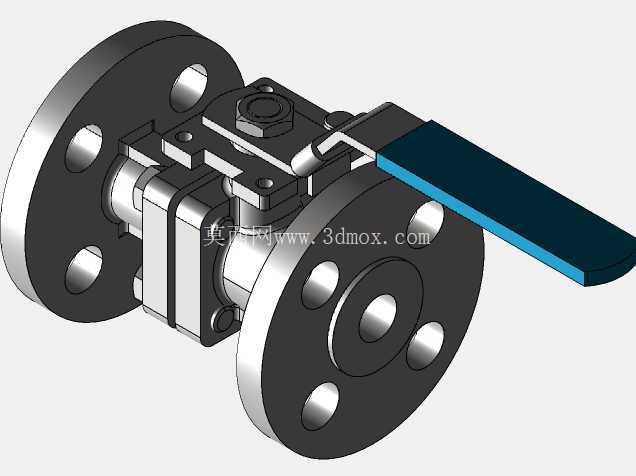

半英寸150磅级法兰连接三片式球阀结构

　　这款法兰式球阀的结构设计完全贴合中小口径工业管路的截断控制需求，1/2英寸的通径规格适配DN15的公称通径管路，150磅级的压力等级对应ASME B16.5标准下的2.0MPa常温工作压力，可覆盖常规水系统、低压油管路、普通化工介质输送的工况要求。从实际应用场景来看，这类阀门常被布置在车间工艺支管、小型换热机组进出口、水处理设备管路节点、楼宇给排水立管分支位置，承担介质通断控制的功能，相比同口径闸阀，它的启闭行程更短，操作扭矩更低，日常维护时不需要完全拆解管路就能更换密封件，非常适合安装空间紧凑、需要频繁启闭操作的管路节点。

　　从结构设计思路来看，这款产品采用三片式阀体结构，左右两个法兰端体与中间阀体通过螺栓锁紧连接，这种设计的核心优势在于密封件更换的便捷性——当阀座出现磨损泄漏时，不需要将整个阀门从管路上拆下，只需要松开连接螺栓，取出中间的阀芯组件就能更换PTFE阀座，大幅降低现场运维的工作量。两端的法兰连接结构严格遵循150磅级法兰的尺寸规范，法兰盘上均布4个螺栓孔，螺栓孔中心圆直径、法兰密封面凸台尺寸完全匹配同压力等级的管道法兰，安装时不需要额外加工转接件，直接配对法兰加密封垫片就能完成装配，法兰背面的加工平面与管路轴线保持严格垂直，避免安装后出现额外的装配应力导致阀体变形泄漏。

　　阀芯部分采用浮动球结构，球体与左右两侧的阀座紧密贴合，依靠介质压力推动球体压紧出口侧阀座实现密封，这种结构在中小口径球阀上应用非常成熟，加工难度低，密封可靠性好。阀杆采用下装式结构，从阀体内部向上穿出，阀杆台肩与阀体内部的限位结构配合，即使阀杆填料出现失效，带压介质也不会将阀杆顶出阀体，避免出现介质外泄的安全隐患。阀杆顶部的扁方结构与手柄的安装孔配合，手柄长度经过扭矩匹配设计，操作人员不需要借助额外工具，单手就能完成90度启闭操作，手柄上的限位块与阀体顶部的凸台配合，将启闭行程严格限制在90度范围，避免操作过度导致密封面错位。

　　从安装边界来看，这款阀门的结构长度遵循同口径法兰球阀的标准尺寸，两端法兰密封面之间的距离固定，管路设计时可以直接按照标准尺寸预留安装空间，不需要单独测绘定制。阀体外部的操作手柄在全开状态下与管路轴线平行，全关状态下与管路轴线垂直，现场巡检时可以直接通过手柄方位判断阀门的开关状态，不需要额外加装位置指示器。需要注意的是，由于是浮动球结构，安装时要注意介质流向的标识，尽量让介质从阀杆侧流向另一侧，降低长期使用后阀座的偏磨风险，同时安装位置要预留足够的手柄操作空间，避免手柄被周边管线或设备构件遮挡，导致无法正常启闭。

　　在细节设计上，阀体中缝位置设置了密封垫片，通过螺栓预紧力压紧实现中腔密封，螺栓的布置均匀对称，拧紧时按照对角线顺序逐步加载，避免阀体受力不均导致的密封面间隙。阀杆填料采用多层PTFE填料结构，通过填料压盖的螺栓调节压紧力，当长期使用出现阀杆处微漏时，可以在不停车的情况下适当拧紧填料压盖螺栓，快速消除泄漏点。球体表面经过精密研磨处理，表面粗糙度达到Ra0.8以下，与阀座的贴合面均匀连续，在低压工况下也能实现可靠密封，不会出现内漏问题。
