CT1130-08型工业操作机构三维建模作品

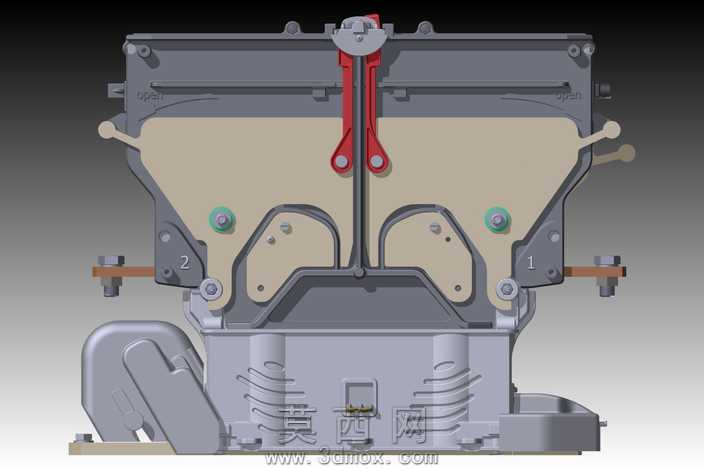

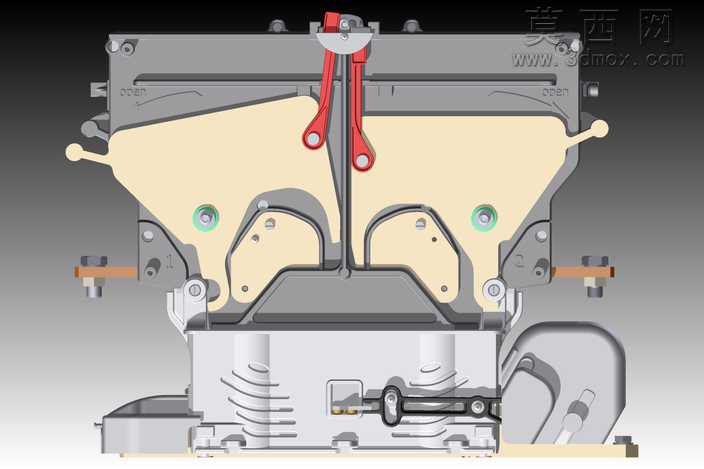

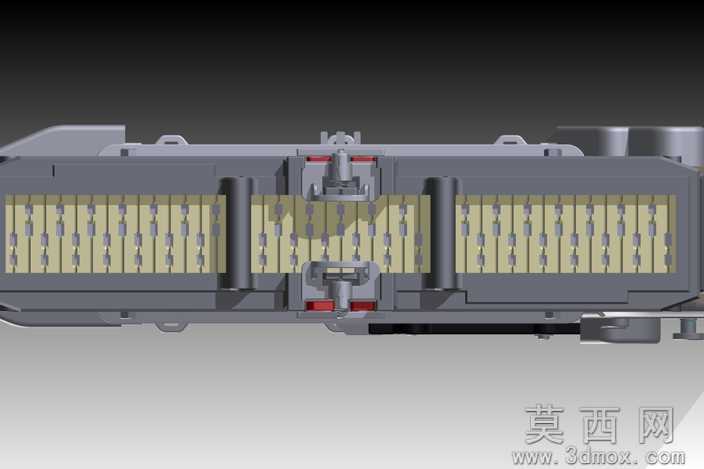

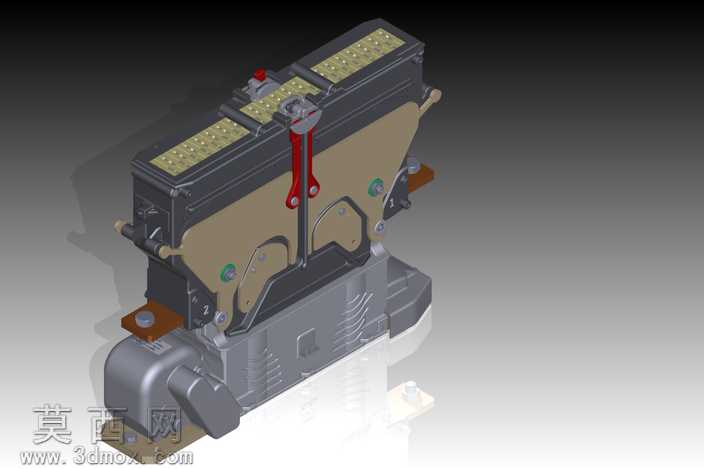

本作品为CT1130-08型工业操作机构的三维建模成果，建模过程依托主流三维设计软件完成，全程遵循机械设计规范与实际装配逻辑开展。建模初期先对机构整体功能进行拆解，将整体划分为上部功能模组、中部传动连杆组件、下部基座动力单元三个核心模块，逐模块开展特征绘制，优先通过草图绘制确定各零件的基准面与轮廓尺寸，再借助拉伸、旋转、切除等基础特征命令完成零件主体构建，针对连杆铰接处、安装定位孔、操作手柄等细节结构，采用倒角、圆角、阵列等细节特征命令还原真实加工特征，确保每个零件的尺寸比例与实际工业部件保持一致。材质赋予环节结合部件实际材质属性进行参数调整，上部功能模组的外壳部分采用哑光黑色工程塑料材质，调整漫反射、粗糙度参数还原工程塑料的磨砂质感；中部传动连杆采用亮面金属材质，调高金属度参数并添加细微划痕纹理，还原金属构件的使用质感；下部基座采用铸铝材质，调整表面颗粒感与哑光金属属性，还原铸造件的表面特征；安装固定片采用铜质金属材质，调整色彩偏向与反光特性，区分不同金属材质的视觉差异；铰接处的固定旋钮、操作按钮分别采用镀铬金属、红色工程塑料材质，通过材质差异清晰区分不同功能部件。渲染阶段采用三点布光方案，主光源从侧上方投射，勾勒机构整体轮廓与结构层次，辅助光源从侧方补光消除暗部死黑，顶光补充上部模组的细节光照，添加柔和的环境反射效果，让金属部件的反光更具真实感，背景采用渐变灰色调突出机构主体，最终渲染效果清晰展现各部件的装配关系与结构细节。结构设计上严格遵循实际机构的运动逻辑，中部红色连杆为核心传动部件，连接上部操作模组与下部基座的动力单元，铰接位置均预留合理的装配间隙，还原真实机构的转动自由度；上部模组表面的阵列触点结构按照等距规则排布，还原功能部件的排布特征；基座部分的散热筋结构按照等距阵列设计，既还原外观特征也符合工业部件的散热设计逻辑；侧边的安装固定座预留标准安装孔位，符合实际工业部件的安装需求。建模过程中对所有零件进行干涉检查，确保装配状态下各部件无结构冲突，传动路径上的零件配合关系符合机械运动原理，整体模型既具备外观展示效果，也可用于机构运动原理演示、装配教学等场景。
