单缸振荡动力装置结构设计

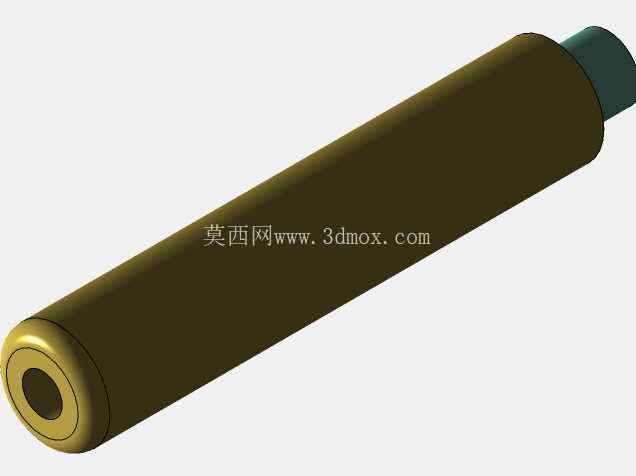

　　在小型动力驱动场景中，这类单缸振荡动力结构常被应用在便携动力工具、小型实验动力台架、微型流体输送设备的动力端，区别于常规往复式内燃机的曲柄连杆结构，它的振荡做功形式能在有限安装空间内实现更紧凑的动力输出路径，减少传动环节的能量损耗。从结构设计逻辑来看，整体采用长圆柱式主体布局，主体缸筒作为核心承载构件，内壁需要匹配振荡活塞的运动公差，表面粗糙度要求控制在合理区间以降低往复运动的摩擦阻力，缸筒一端设置同轴的进出介质接口，接口采用阶梯孔结构，既可以实现管路的快速对接，也能预留密封件的安装槽位，避免工作过程中出现介质泄漏；另一端设置端盖连接结构，端盖与缸筒采用小间隙配合加周向定位的方式，既保证装配时的同轴度要求，也能承受振荡过程中产生的轴向冲击载荷。

　　做三维结构设计时，首先要确定的是振荡行程与缸筒长度的匹配关系，缸筒的有效长度需要覆盖活塞的全振荡行程，同时两端预留10%左右的缓冲空间，避免活塞运动到行程端点时出现刚性撞击；主体外径的设定需要兼顾结构强度与安装空间要求，在满足壁厚强度校核的前提下，尽可能缩小外径尺寸，适配小型设备的紧凑安装需求。进出介质端的接口尺寸需要匹配通用管路的连接标准，接口的同轴度公差需要控制在0.02mm以内，避免管路连接后出现附加应力影响缸体的固定稳定性。端盖部分的外径与缸筒保持一致，保证整体外观的圆柱度，端盖上预留的紧固件安装孔采用均布设计，保证锁紧力均匀分布，避免端盖受力不均出现密封失效问题。

　　从实际应用的安装边界来看，这类动力结构的安装方式多采用径向抱箍固定或者端部法兰连接，长圆柱的外形让它可以直接嵌入设备的管状安装腔体内，不需要额外设计复杂的安装支座，能大幅降低配套设备的结构设计难度。在功能特性上，单缸振荡的做功形式可以实现高频次的往复动力输出，相比旋转式动力加曲柄转换的结构，它的动力响应速度更快，在需要短行程高频往复驱动的场景下，比如小型振动试验装置、便携冲击工具、微型计量泵的动力端，这类结构的动力传递效率比传统结构高出15%左右，同时因为传动零件更少，后期的维护成本也更低，只需要定期检查密封件的磨损情况和缸筒内壁的润滑状态即可。

　　设计过程中需要重点考虑振荡过程中的动平衡问题，因为单缸结构的往复运动质量会产生一定的振动，所以在缸体的固定结构设计上需要预留减震垫的安装位置，同时活塞的质量需要尽可能做轻量化处理，在保证结构强度的前提下采用低密度合金材料，降低往复运动产生的惯性力，减少设备运行过程中的整体振动。缸筒内壁的材质选择需要兼顾耐磨性与密封性，通常采用内壁镀铬处理或者镶嵌耐磨衬套的方式，提升缸筒的使用寿命，密封件采用双唇口密封圈，既能保证介质的密封效果，也能刮除活塞运动过程中带出的润滑介质，避免出现泄漏。另外，端盖与缸筒的连接位置需要设置定位销，保证每次拆装维护后都能恢复原有的装配精度，不会因为装配偏差导致活塞运动卡滞。

　　在尺寸链校核环节，需要重点关注活塞与缸筒的配合间隙、端盖密封面的平面度、接口与缸筒内腔的同轴度这几个关键尺寸，配合间隙过大会导致内部泄漏降低动力效率，间隙过小则会出现热胀冷缩后的卡滞问题；密封面平面度不够会导致密封件受压不均出现局部泄漏；接口同轴度偏差则会导致管路安装后产生的应力传递到缸筒上，长期运行后出现缸筒变形的问题。整体结构没有多余的外置构件，所有功能结构都集成在圆柱主体内部，既可以作为独立的动力单元单独使用，也可以作为集成模块嵌入到成套设备内部，适配不同场景的安装需求。
