直列四缸发动机曲柄活塞连杆组装配结构

项目分类:发动机 发布时间:2025-02-16 ID:934814
  • 直列四缸发动机曲柄活塞连杆组装配结构
  • 直列四缸发动机曲柄活塞连杆组装配结构

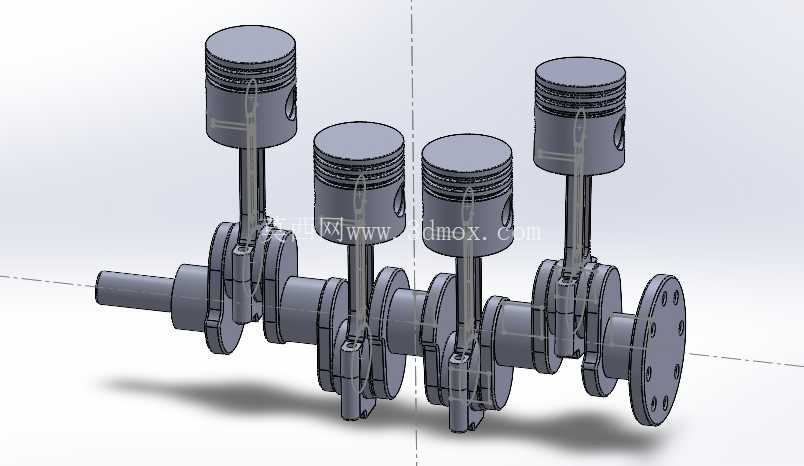

  这套曲柄活塞连杆组的三维装配结构,主要面向小排量直列四缸内燃发动机的动力转换场景,是发动机完成热能向机械能转换的核心执行单元,常见于家用乘用车、小型工程机械动力单元、固定式发电机组动力端的结构设计参考。从实际功能来看,该组件承担着将燃烧室内燃气爆发产生的直线往复推力,转化为曲轴旋转扭矩的核心作用,活塞顶面直接承接混合气燃烧后的高压冲击,通过活塞销将力传递至连杆,再由连杆带动曲轴完成回转运动,最终向外输出可驱动负载的旋转动力,同时还要配合配气机构完成进排气行程的时序匹配,整套机构的运动精度直接决定发动机的动力输出效率、运转平顺性与使用寿命。

  设计过程中首先要匹配四缸发动机的点火间隔特性,四个曲拐呈180度对称布置,相邻做功缸的曲拐夹角保证点火间隔均匀,避免运转过程中出现过大的二阶往复惯性力,曲轴的主轴颈直径、连杆轴颈直径都按照对应排量的爆发压力做了强度校核,轴颈表面的圆角过渡做了应力释放处理,避免长期交变载荷下出现疲劳断裂。活塞部分采用了三道环槽的设计,顶部两道为气环,负责密封燃烧室的高压燃气,避免燃气下窜至曲轴箱影响动力输出,最下方一道为油环,负责刮除气缸壁上多余的润滑油,避免机油进入燃烧室参与燃烧造成积碳。活塞销采用全浮式设计,工作状态下可在活塞销座与连杆小头衬套之间自由转动,保证磨损均匀,两端设置卡环限位,防止活塞销轴向窜动刮伤气缸壁。

  连杆部分采用了工字形截面结构,在保证足够的抗拉、抗压强度与抗弯刚度的前提下,尽可能降低往复运动部分的质量,减小高速运转时的惯性载荷,连杆大头采用剖分式设计,通过连杆螺栓与连杆盖紧固,装配时需要严格按照规定扭矩拧紧,保证轴瓦与连杆轴颈之间的配合间隙符合设计要求,间隙过大会造成机油压力不足、运转异响,间隙过小则会出现润滑不良、烧瓦抱轴的故障。曲轴的输出端设置了法兰连接结构,用于安装飞轮与离合器组件,将扭矩传递至传动系统,自由端则预留了正时齿轮、机油泵驱动齿轮的安装位,保证附属机构的动力驱动。

  从安装边界来看,整套组件装配完成后需要匹配对应缸径的气缸体,曲轴主轴颈与缸体主轴承座的同轴度公差需要控制在0.02mm以内,活塞装入气缸后活塞顶与气缸盖底面的压缩余隙需要严格控制,余隙过大会造成压缩比不足、动力下降,余隙过小则可能出现活塞顶碰气门的故障。活塞连杆组装入气缸时,需要注意活塞顶部的朝前标记,保证连杆大头的喷油孔朝向发动机的受力侧,对曲轴做动平衡处理时,需要在曲柄的平衡块上根据动平衡测试结果去除多余质量,保证发动机在最高设计转速下运转时的振动量控制在允许范围内。整套结构的运动配合面都设置了对应的润滑油道,曲轴内部的斜向油道可将主油道的压力机油输送至连杆轴颈,再通过连杆杆身的油道输送至活塞销,为各个运动副提供压力润滑,同时带走摩擦产生的热量,保证组件在高温、高负荷的工作环境下稳定运行。
