工业发电用燃气轮机SGT-200结构设计

项目分类:发动机 发布时间:2025-02-17 ID:935685
  • 工业发电用燃气轮机SGT-200结构设计
  • 工业发电用燃气轮机SGT-200结构设计
  • 工业发电用燃气轮机SGT-200结构设计

  在分布式能源站、油气田自备电站、工业园区调峰电源的场景里,这类中小型燃气轮机一直是核心动力单元,区别于大型联合循环机组的重体量部署,SGT-200级别的机型主打快速启停、占地紧凑、适配多燃料的特性,能在电网负荷波动时快速响应补能,也能在无主干电网的偏远作业区作为独立主电源持续输出动力。从实际用途来看,该设备核心是通过压气机压缩空气、燃烧室混合燃料燃烧做功、透平段将热能转化为旋转机械能,既可以直接驱动发电机产出电能,也能通过轴系连接压缩机、泵类负载完成工业动力输出,部分场景下还能搭配余热锅炉实现热电联产,把排气端的废热回收用于工业供热或者民用采暖,整体能源利用效率比单纯燃油发电机组高出不少。

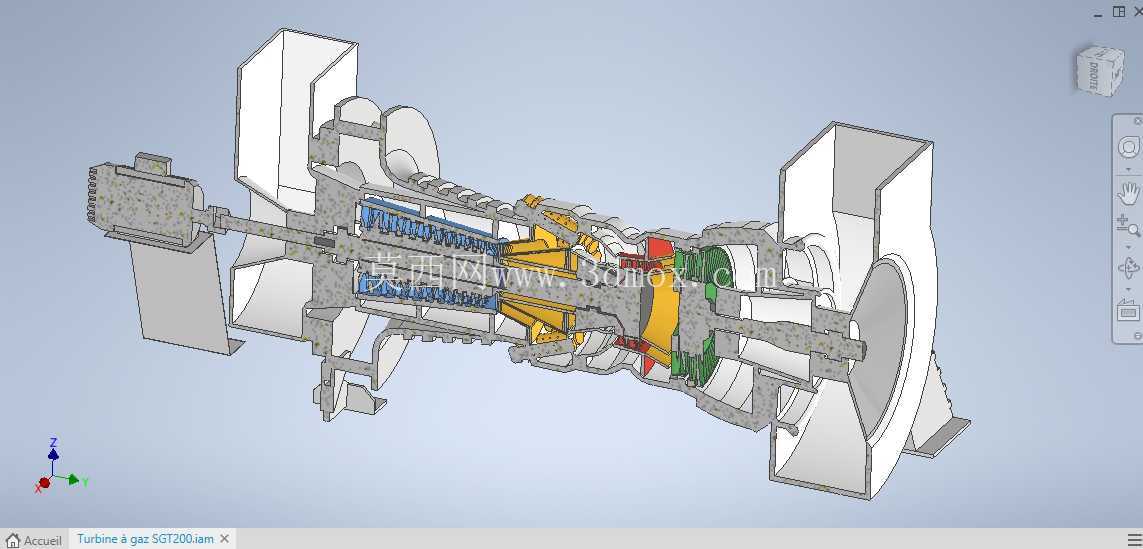

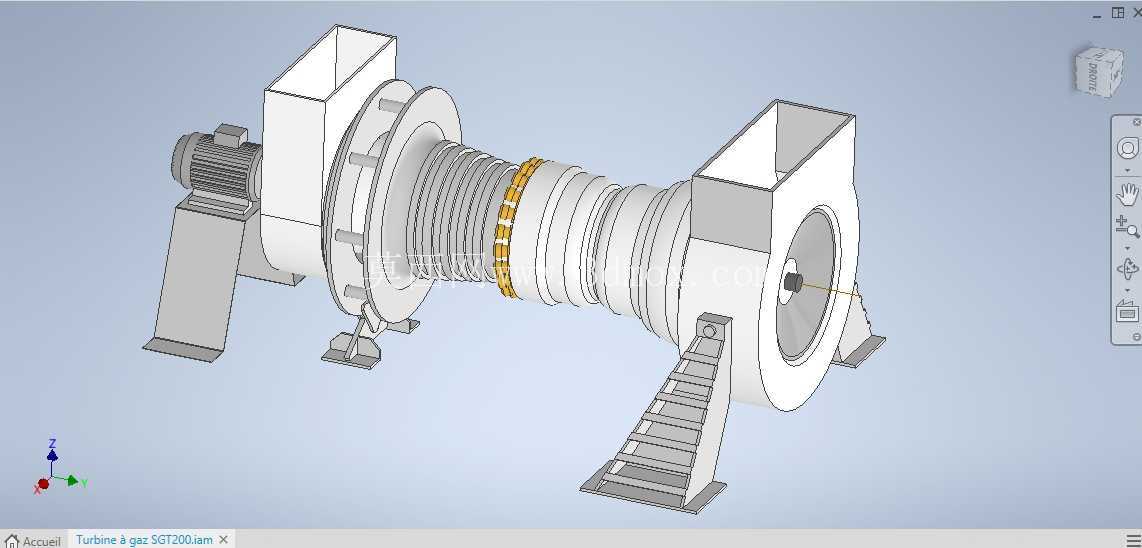

  从结构设计的角度拆解,整个模型还原了真机的核心支撑与流道布局:两侧的箱型支座承担整机的静载荷与运行时的振动载荷,支座底部预留了地脚螺栓安装的平面与定位孔位,安装时需要匹配混凝土基础的预埋螺栓间距,现场安装前要核对支座跨距,避免基础二次浇筑后出现对位偏差。压气机段的多层环状壳体采用分段法兰连接结构,每段壳体之间的止口定位保证了同轴度,建模时还原了壳体外部的加强筋布局,这些筋条不是随意布置的,是根据壳体承压后的应力分布走向设计的,能在减少壳体壁厚的前提下保证运行时的结构刚度,避免压气机高速旋转时壳体出现共振变形。

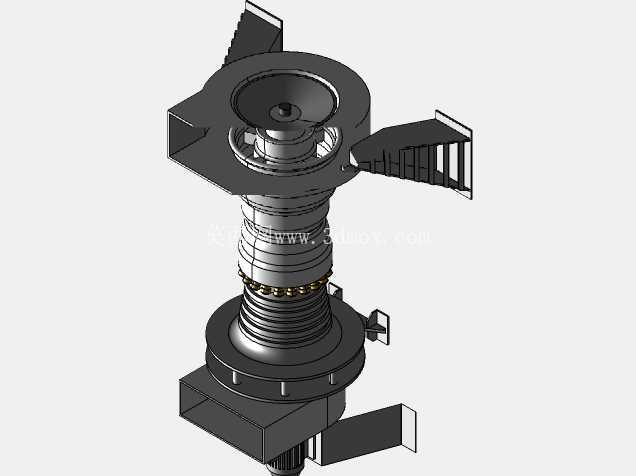

  燃烧室段的过渡机匣做了渐扩式流道设计,模型里能看到机匣外部的支撑梯架,这个梯架不是装饰结构,是现场运维时用于检修人员到达燃烧室观察孔、点火嘴位置的操作通道,梯架的踏步间距、护栏高度都符合工业设备运维的安全规范,设计时要考虑梯架自身的重量对机匣局部载荷的影响,连接位置都做了局部加厚的安装凸台,避免长期踩踏后机匣局部出现应力开裂。透平端的排气蜗壳采用了矩形转圆形的流道结构,模型里还原了蜗壳的壁厚变化,靠近透平出口的位置壁厚更大,因为该区域接触的排气温度最高,热变形量最大,加厚设计能抵消热胀带来的形位偏差,蜗壳侧面的观察孔预留了密封槽位,安装时需要配套耐高温密封垫,避免高温气体泄漏。

  整机的轴系采用双支撑结构,压气机端与透平端的轴承座分别集成在两端的支座壳体上,建模时还原了轴承座的润滑油路接口位置,这些接口的方位要匹配现场润滑油站的管路走向,避免管路安装时出现过度弯折。进气端的过滤箱采用方箱式结构,侧面预留了过滤芯的安装导轨,现场维护时可以直接抽出滤芯更换,不需要拆解主进气管道。排气端的连接法兰采用平面密封结构,法兰孔的分布尺寸要匹配下游余热锅炉或者排气烟道的对接尺寸,安装时要预留热膨胀间隙,因为机组从冷态到满负荷运行时,排气段的轴向伸长量会达到数毫米,没有预留间隙会导致法兰连接面被顶裂。

  做这类动力设备的三维建模时,不能只做外观曲面的堆砌,要把每个安装接口、运维通道、载荷传递路径都还原到位:比如支座与主机壳的连接螺栓分布,要对应真机的螺栓规格与间距,因为这些位置是整机振动传递的核心节点,螺栓数量不足或者间距不合理会导致运行时连接松动;机匣上的各类传感器接口位置也要准确,包括转速传感器、温度传感器、振动传感器的安装孔位,这些孔位的方位直接影响现场仪表的安装与布线。另外整机的重心位置要落在两个支座的支撑区间内,模型里的梯架、进气箱、排气蜗壳的重量分布都经过核算,避免运行时出现单侧载荷过大导致的支座偏载。对于选型阶段的用户来说,这个模型可以直接用来做厂区布局的碰撞检查,核对机组与周边厂房立柱、管道、电缆桥架的安全距离,也能用来模拟运维时的检修空间是否充足,比如抽出进气滤芯、拆解燃烧室检查孔时是否有足够的操作空间,不需要等真机到场才发现布局问题。
