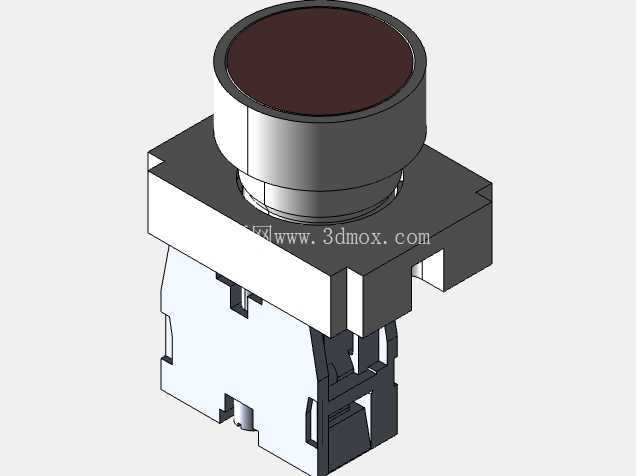

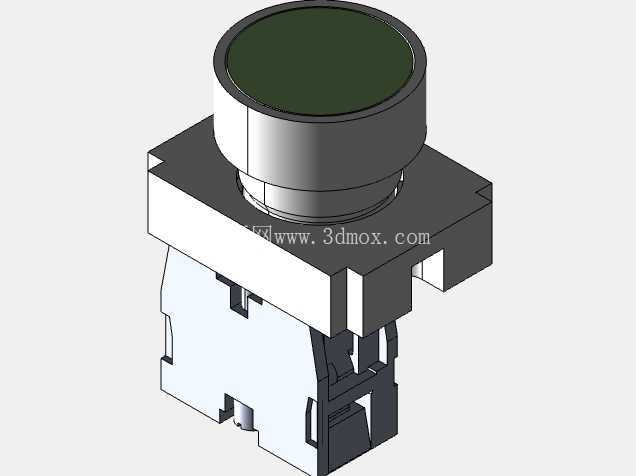

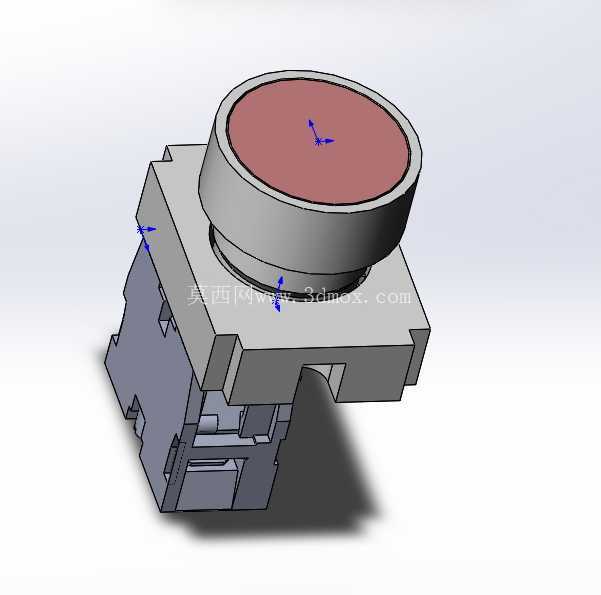

XB2系列工业控制按压式操作按钮

　　这类按压式操作按钮是低压工控回路里最常见的主令操作元件，日常在生产线控制柜、机床操作面板、小型配电操作台、自动化设备启停工位上随处可见，核心作用是通过人工按压动作完成回路通断信号的发送，实现设备启动、停止、复位、功能切换等基础操作指令的输入。从结构设计来看，这款按钮采用经典的两段式分体结构，上部是外露的操作头与安装基座，下部是触点基座，这种结构的优势在于安装时可以先将基座固定在面板开孔处，后续再卡装触点模块，不用整体穿线安装，能大幅提升柜内装配的效率，后期维护更换操作头时也不用拆解柜内接线，减少停机维护的工作量。

　　安装边界上，这款按钮适配面板最大开孔直径22mm，这也是国内工控领域按钮最通用的安装开孔尺寸，能和市面上绝大多数同规格安装位的操作面板、控制柜开孔直接兼容，不用额外扩孔或者补孔调整，安装后基座在面板后侧的最大占用厚度为6mm，不会过多挤占柜内的布线空间，哪怕是薄型壁挂式控制盒也能顺利安装，不会出现基座顶到盒内走线槽或者其他元件的问题。操作行程设计为3mm，这个行程参数是经过实际操作验证的合理区间，既不会因为行程过短导致轻微误碰就触发信号，也不会因为行程过长让操作人员按动时觉得费力，长期操作也不容易产生手部疲劳，按压到位时的反馈感清晰，操作人员能明确感知指令是否成功发出，避免重复按压或者漏操作的情况。产品设计时充分考虑了不同场景的识别需求，做了多色操作头的区分设计，黑色款一般用于常态的启动、运行确认指令，绿色款多用于设备启动、安全确认类操作，红色款则对应停止、急停（非自锁型）、故障复位类操作，蓝色款多用于特殊功能的自定义指令输入，不同颜色的操作头能让现场操作人员快速识别按钮功能，降低误操作的概率，在多工位、多按钮密集排布的操作面板上，这种颜色区分的设计能大幅提升操作的准确性。

　　从结构细节来看，操作头和安装基座之间做了限位卡扣结构，安装到位后会有明确的卡合反馈，不会因为长期按动出现操作头松动、脱落的问题，下部触点基座和上部安装座采用卡扣式连接，触点模块可以根据实际回路需求扩展常开或者常闭触点，不用更换整个按钮本体，能适配不同的回路接线需求。在实际选型应用中，这类按钮要注意和自锁式按钮做区分，这款属于自复位型结构，按压时触点动作，松开后操作头自动回弹复位，触点恢复初始状态，适合点动控制、瞬时信号发送的场景，如果需要持续保持通断状态的场景则要搭配自锁结构的同型号产品。

　　建模过程中要重点关注安装卡扣的配合公差，操作头和基座的同轴度，还有按压行程的限位结构尺寸，这些细节直接影响按钮装配后的实际操作手感和安装适配性，如果安装卡扣的公差设计过大，会导致按钮在面板上固定不稳，长期晃动容易损坏接线；如果同轴度偏差过大，操作头按动时会出现卡滞，回弹不顺畅的问题；行程限位的尺寸如果偏差超过0.5mm，就会出现按压不到位或者行程过长的问题，影响实际使用体验。在设备三维布局设计时，要注意按钮操作头突出面板的高度，预留足够的操作空间，避免按钮和周边的其他操作元件、柜门结构产生干涉，多个按钮并排布置时要留够手指操作的间距，一般相邻按钮中心距不小于30mm，防止按动一个按钮时误碰到相邻的其他按钮。这类按钮的防护等级一般能达到IP65的面板前防护等级，能适应车间内有少量粉尘、溅水的工况，普通的工业生产环境下都能稳定使用，不需要额外加装防护套，只有在多油污、强腐蚀的特殊工况下才需要搭配专用的防护罩使用。
