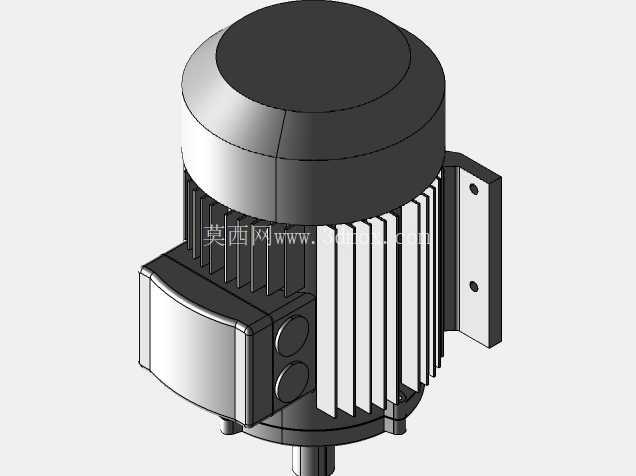

工业用铸壳交流异步电机三维结构

　　这款交流电机的三维结构还原，完全围绕工业现场实际安装与运维需求搭建，没有做多余的外观美化处理，所有结构细节都对应量产铸铁壳电机的真实加工与装配逻辑。从应用场景来看，这类电机是工业传动系统里最通用的动力源，覆盖机床进给驱动、输送带传动、风机水泵配套、小型轻工设备动力输入等绝大多数常规工业工况，只要是需要恒定转速、稳定扭矩输出的固定工位设备，基本都能适配同结构的电机产品。

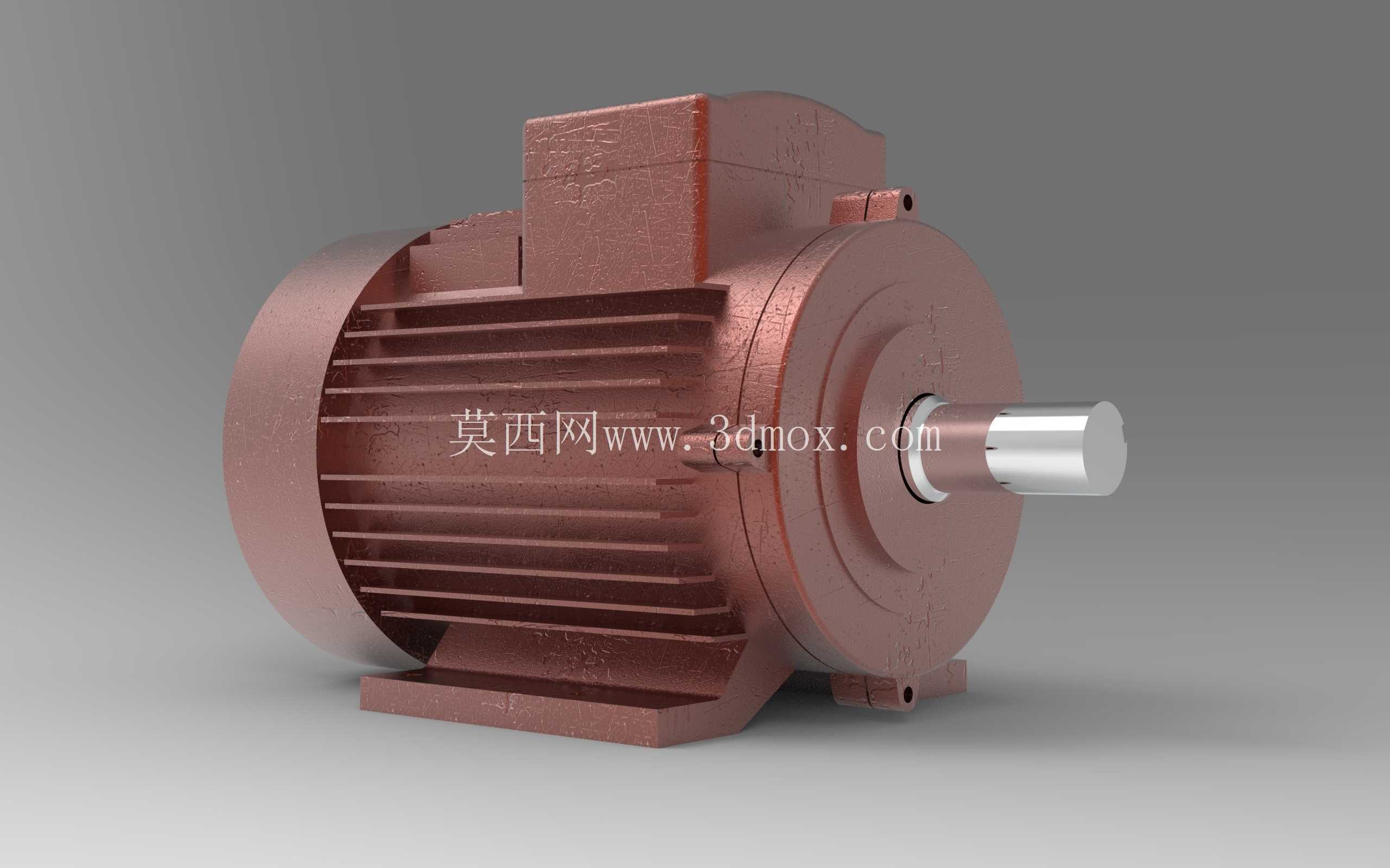

　　实际使用中，这类电机的核心作用是把工频交流电的电能转化为旋转机械能，通过轴伸端的键槽连接联轴器、皮带轮或者齿轮，把扭矩传递给后端的执行机构。建模的时候特意还原了壳体外的散热筋结构，这部分不是装饰性设计：铸铁壳体本身导热系数有限，电机连续运行时定子绕组产生的热量需要通过散热筋增大和空气的接触面积，配合后端自带的风叶随轴转动形成定向气流，把热量持续带走，避免绕组温升过高导致绝缘老化加速，这也是为什么同功率等级下，带完整散热筋的自扇冷电机能在无额外散热的工况下长期连续运行。

　　设计思路上，整个电机的结构完全遵循装配优先级来排布：最核心的定子组件压装在机壳内部的止口位，转子组件穿入定子内腔后，两端通过端盖的轴承室定位，保证转子和定子之间的气隙均匀——这部分的尺寸公差在建模时特意留了和实物一致的装配间隙参考，气隙过大或者过小都会直接影响电机的运行效率，甚至出现扫膛故障。前端盖的轴伸位置做了油封安装位，防止运行时轴承内部的润滑脂甩出，同时阻挡外部的粉尘、水汽进入轴承室，适配车间多尘、偶尔有溅水的常规工业环境。底座的安装脚是整个模型里重点还原的安装边界部分：四个安装孔的孔距、底座到轴中心的中心高都完全对应通用Y系列电机的安装尺寸标准，选型的时候只要核对中心高、安装孔距、轴伸直径这三个参数，就能直接替换同功率等级的现有电机，不需要重新改动设备的安装机架，这也是通用工业电机最核心的互换性要求。

　　从外形尺寸边界来看，整个电机的最大外轮廓是壳体顶部的接线盒位置，做设备布局的时候需要预留接线盒的开盖空间，方便后期接线和维护；轴伸端的长度预留了键槽的完整安装位置，搭配平键就能实现和传动件的周向固定，不会出现传动打滑的问题。接线盒的位置设置在机壳顶部，不管是卧式安装还是侧壁立式安装，都能方便线缆从上方或者侧方接入，避免线缆弯折过度影响绝缘寿命。端盖和机壳的连接螺栓孔位也做了等距排布，拆装的时候不需要对位标记，只要按对角顺序拧紧螺栓就能保证端盖和轴承室的同轴度，降低现场运维的操作难度。另外，机壳的吊环孔位置也做了还原，大功率型号安装时可以通过吊环起吊，避免吊装时磕碰散热筋或者轴伸，影响装配精度。

　　很多新手建模的时候容易忽略散热筋的拔模角度，这个模型里的散热筋完全按照铸铁件的拔模要求做了微小的斜度，对应实际铸造生产时的出模工艺，不会出现无法开模的直角结构；底座的安装面也做了轻微的加工余量示意，实际生产中底座安装面需要铣削加工，保证安装时和设备机架的贴合度，避免运行时因为贴合面不平整产生额外振动，降低轴承的使用寿命。轴承室的位置也预留了轴承的安装间隙，对应深沟球轴承的标准配合公差，压装的时候不会出现过盈量太大导致轴承转动卡滞，或者间隙太大导致转子窜动的问题。
