摆动式气动马达教学演示结构装置

　　这套摆动式气动动力装置，核心是通过压缩空气的压力能转换为旋转机械能输出，目前在教学演示、小型自动化设备动力端、低压气动系统动力输出场景中应用较多，相比同功率等级的电动马达，它具备过载自动卸荷、无电火花风险、启停响应速度快的特点，在易燃易爆工况、教学实训台架、小型玩具动力单元中都能看到这类结构的身影。

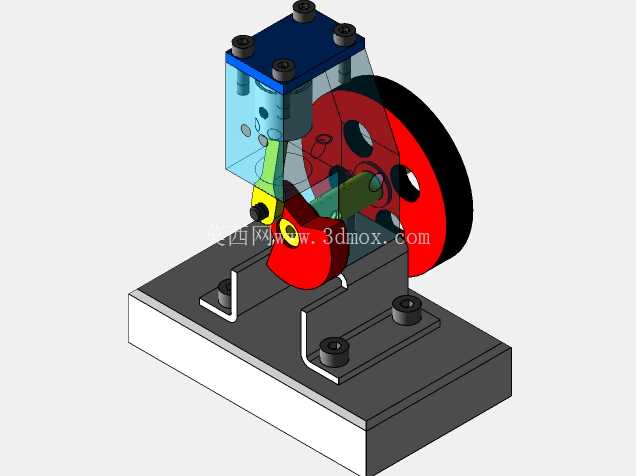

　　从结构设计逻辑来看，整套装置采用集成式安装底座设计，底座为带安装孔的平板式结构，四个沉头安装孔分布在底座四角，安装时可通过M6规格内六角螺栓直接固定在型材机架或者实训台面板上，底座整体长宽尺寸控制在120mm*80mm区间，总高度含飞轮部分不超过100mm，安装边界预留了足够的扳手操作空间，不需要额外设计避让结构就能完成现场装调。上部的气缸缸体采用透明可视化设计，这一设计主要面向教学场景，能够让观察者直接看到内部活塞的往复运动过程，缸盖通过四个均布的内六角螺栓与缸体连接，密封面采用平面O型圈密封，压缩空气工作压力适配0.2-0.6MPa的常规工厂气源压力，不需要额外配置高压气源就能正常运转。

　　动力转换部分采用经典的曲柄连杆结构，连杆一端连接气缸内部的活塞，另一端连接曲轴偏心段，曲轴输出端直接固定大直径飞轮，飞轮采用轮辐式镂空设计，既能够降低整体转动惯量的冗余重量，又能储存足够的转动能量保证曲轴越过止点，维持运转的平稳性，避免出现卡顿、死点停机的问题。曲轴的支撑部位直接集成在底座的立式支撑筋上，支撑筋与底座为一体化加工结构，不需要额外装配轴承座，减少了装配累计误差，同时提升了整体结构的刚性，在连续运转过程中不会出现支撑部位晃动的问题。

　　在实际功能层面，这套装置没有复杂的配气阀结构，通过活塞运动到上下止点时的位置变化自动完成配气切换，结构简单可靠，故障率极低，不需要复杂的控制系统就能实现连续旋转输出，输出转速可以通过调整进气压力进行线性调节，在0.4MPa工作压力下，空载输出转速可以达到300-500rpm，能够带动小型传送带、演示机构等低负载负载端运转。设计过程中特意将所有运动部件的外露部分做了圆角处理，避免教学演示过程中出现剐蹭风险，同时所有紧固件都采用标准内六角圆柱头螺钉，备件通用性强，后期维护更换不需要定制特殊规格零件。

　　从装配逻辑来看，整套装置的装配顺序遵循从下到上的原则，先将曲轴组件装入底座支撑筋，再依次装配连杆、活塞组件，之后扣合透明缸体、安装缸盖，最后将飞轮固定在曲轴输出端，整个装配过程不需要专用工装，普通内六角扳手就能完成全部装调工作，非常适合用于机械原理课程的装配实训，让学习者直观理解曲柄连杆机构的运动逻辑、气动动力的转换过程。在实际选型适配时，如果用于工业场景的小负载动力输出，可以将透明缸体更换为金属缸体提升耐压能力与使用寿命，如果用于教学演示场景，保留透明缸体能够最大化提升演示效果，底座的安装孔位采用通用孔距设计，能够直接适配市面上大多数工业铝型材的安装槽间距，不需要额外加工转接板就能完成集成安装。
