立式管道离心泵工业流体输送结构

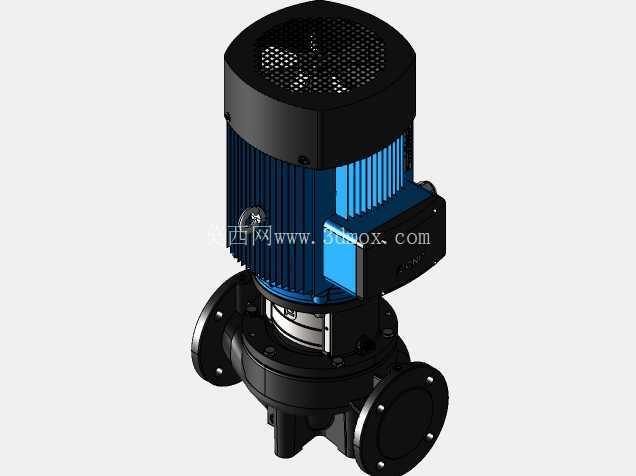

　　做了十几年机械结构设计，经手的流体输送类设备三维模型不下百套，这套立式管道离心泵的结构还原度，在工业泵类模型里属于能直接对接选型校核的水准。先从安装场景说，这类泵最常出现在民用建筑给排水、暖通空调循环水、工业生产工艺流体输送的管路上，和卧式泵不同，它的进出口在同一水平轴线上，能直接像阀门一样串接在直管段中间，不需要额外做复杂的混凝土基础找平，只要在管路对应位置预留承重支架的安装点位就行，这也是很多老旧管路改造优先选立式结构的核心原因——不用大幅改动原有管线走向，安装空间占用比同参数卧式泵少近40%，尤其适合泵房空间局促、管线排布密集的项目现场。

　　从功能特性上拆解，上部的驱动单元和下部的泵体采用同轴直连结构，没有传统联轴器传动的间隙损耗，传动效率比皮带连接的泵组高15%左右。上部电机外壳的散热筋做了轴向等距排布，顺着电机运行时自带的风叶风向导风，哪怕是连续24小时满负荷运行，电机绕组的温升也能控制在绝缘等级允许的范围内，不会出现过热降额的问题。接线盒的位置做了侧置45度的避让设计，不管是从桥架上引电缆还是从地面穿管走线，都不会和上部的吊装吊耳、侧边的管路阀门产生干涉，现场接线的时候不用额外做弯头改线，能省不少现场施工的调整工作量。

　　再说到设计思路上的细节，泵体的进出口法兰采用标准公称通径匹配设计，法兰螺栓孔的位置度公差控制在0.2mm以内，和现场管路对接的时候不会出现螺栓穿不上、密封面错位的问题。泵腔内部的叶轮采用闭式流道结构，流道表面做了顺滑过渡处理，没有直角突变的结构，流体在泵腔内流动的时候湍流损失小，运行时的水流噪音比普通开式叶轮泵低10分贝左右，用在写字楼、酒店这类对噪音控制有要求的暖通循环场景里，不用额外做泵房隔音包覆也能满足噪音限值要求。机械密封的位置预留了检修拆卸空间，不用把整个泵从管路上拆下来，只要拆开中间的连接架就能更换密封件，后期运维的拆装工作量能减一半。

　　关于安装边界的尺寸，这套模型把所有需要现场校核的尺寸都做了精准还原：底部进出口法兰的中心高、电机顶部的接线盒高度、侧边接线盒的外伸距离、底部安装底座的螺栓孔间距，这些尺寸都是现场安装前必须核对的硬指标。比如很多设计新人做泵房排布的时候，容易忽略电机上部的散热风罩需要预留的检修空间，还有侧边接线盒开门需要的操作距离，这套模型把这些结构的外轮廓都做了完整还原，做管线综合排布的时候直接把模型拖进去就能做碰撞检查，不会出现施工时才发现泵体和旁边的桥架、风管撞位的问题。另外泵体底部的排污螺塞位置也做了准确建模，冬季停机排空的时候不用额外找位置，直接拧开螺塞就能排净泵腔内的存水，避免低温环境下存水冻裂泵壳。

　　从结构设计的合理性来看，连接电机和泵体的支架采用了加强筋布局，既保证了同轴度的支撑刚性，又不会因为支架过重增加整体安装载荷。泵脚的支撑位置刚好落在进出口法兰的下方，管路传递过来的重量能直接通过泵脚传到基础上，不会让泵壳承受额外的管路应力，很多现场泵体开裂的问题，本质就是安装时没让泵脚承重，所有管路重量都压在泵壳上，时间长了应力集中就会裂。这套模型把泵脚的安装面做了平面对齐处理，做安装受力分析的时候能直接加载固定约束，不用额外修补模型面。还有轴封处的泄压通道结构也做了还原，万一机械密封出现轻微泄漏，漏出的液体会顺着导流槽流到外部，不会渗到电机轴承里导致轴承损坏，这些细节都是实际工程里踩过无数坑才总结出来的结构设计点，能在模型里完整体现，对做选型和结构校核的工程师来说，能省很多自己补画结构的时间。
