12V直流小型蠕动泵结构设计

　　在实验室小型流体输送、台式分析仪器配套、家用净水设备精准加药、小型水培种植营养液循环这类对流体输送精度、泵体体积、供电适配性有明确要求的场景里，这类12V直流供电的蠕动泵一直是结构选型里的高频选项。和常见的叶轮式水泵不同，蠕动泵依靠泵头内的滚轮挤压弹性软管实现流体输送，流体只和软管内壁接触，不会接触泵体的机械结构，既避免了流体被泵内金属部件污染，也能在输送有轻微腐蚀性的试剂、带细小颗粒的营养液时，不会出现叶轮卡滞、流道堵塞的问题，这也是它在医疗分析、小型生化设备、家用DIY流体装置里被广泛选用的核心原因。

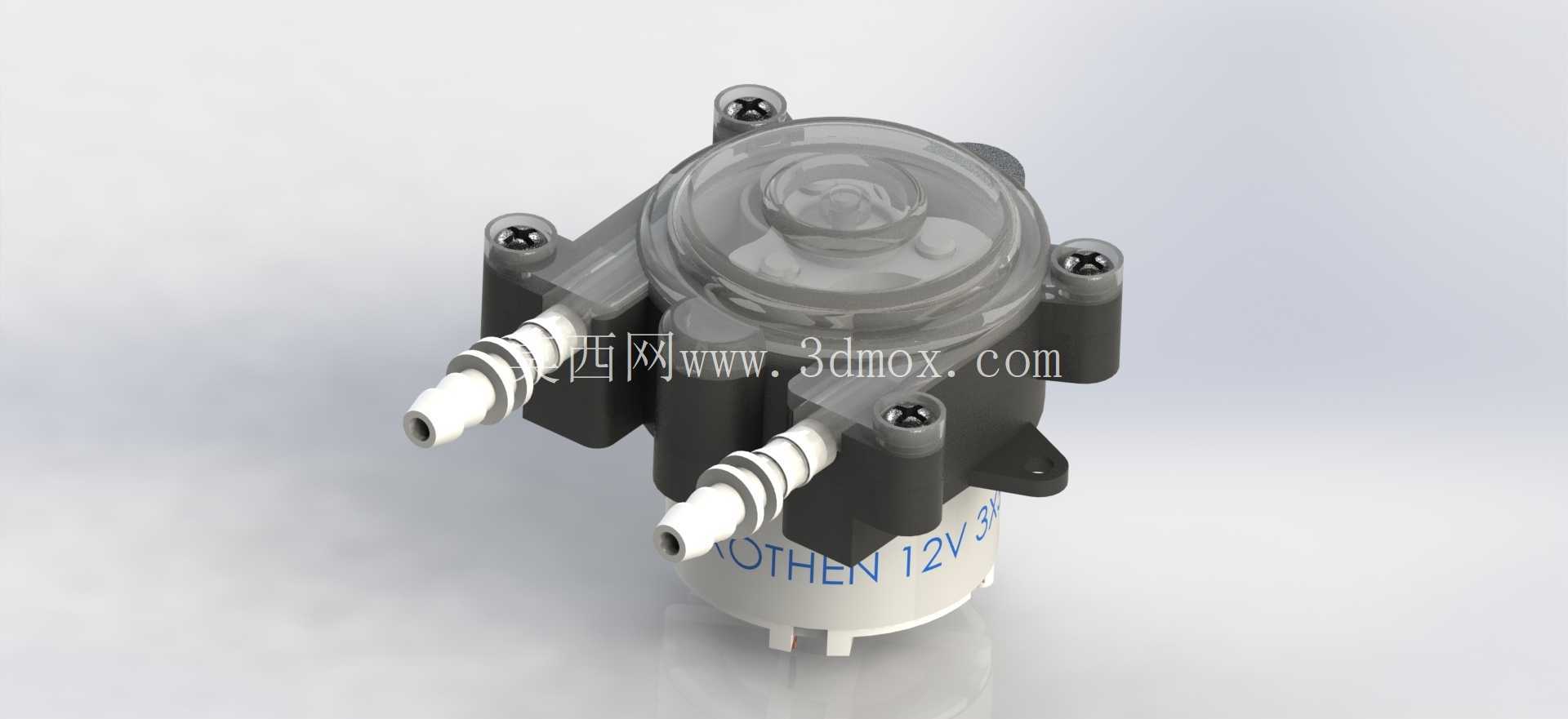

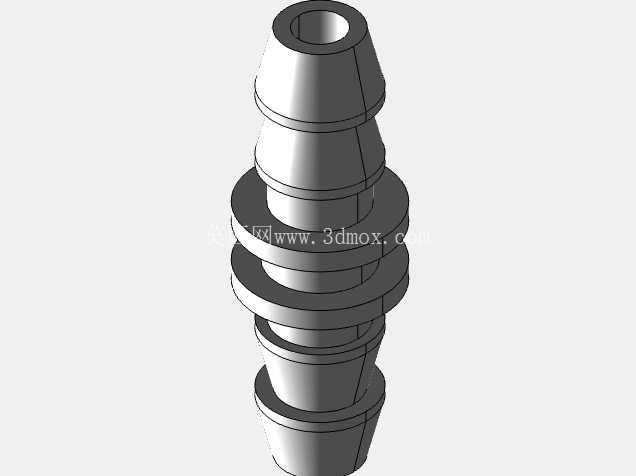

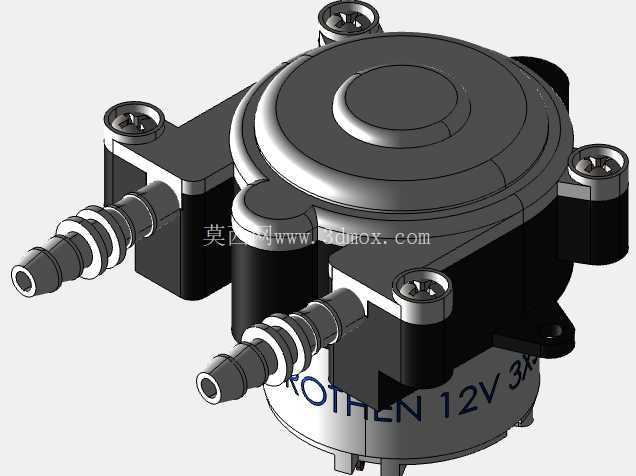

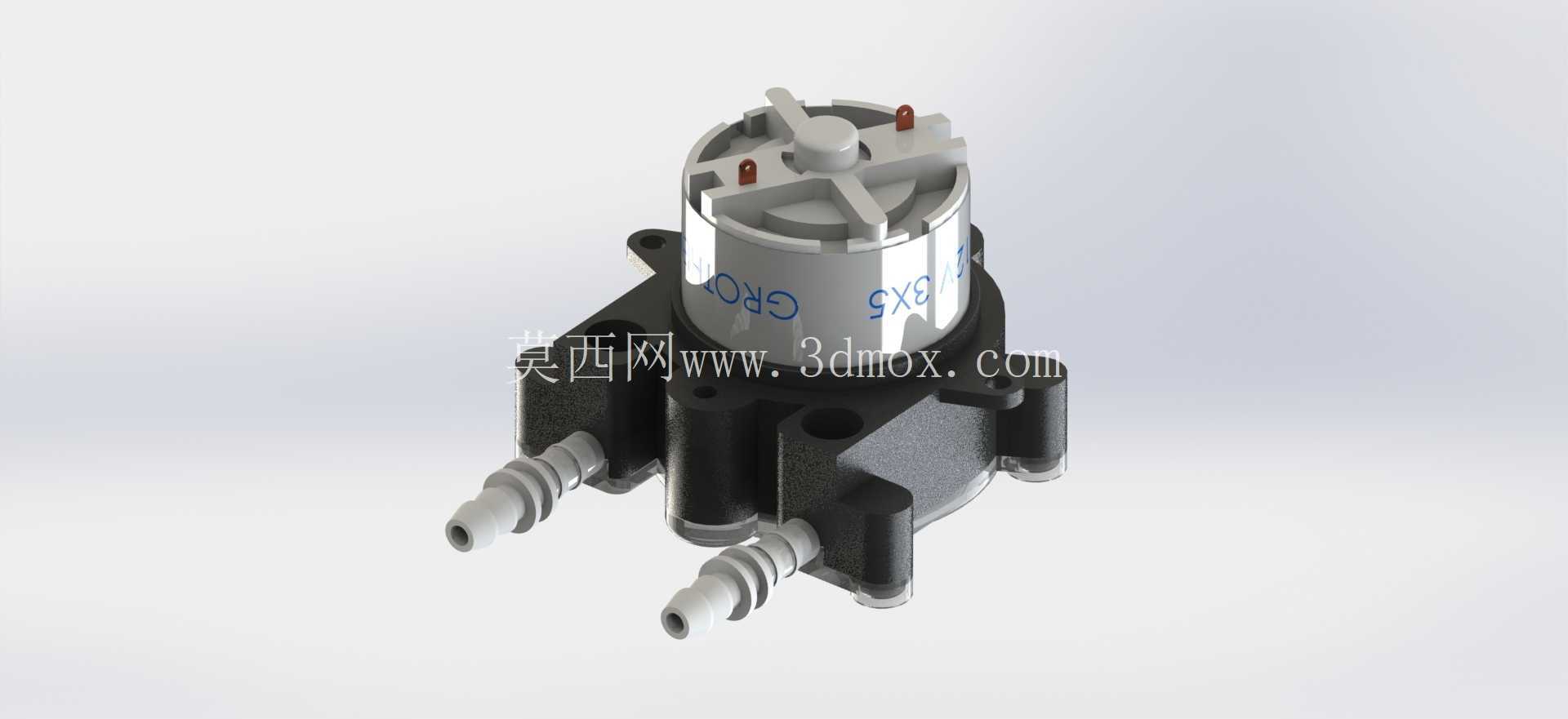

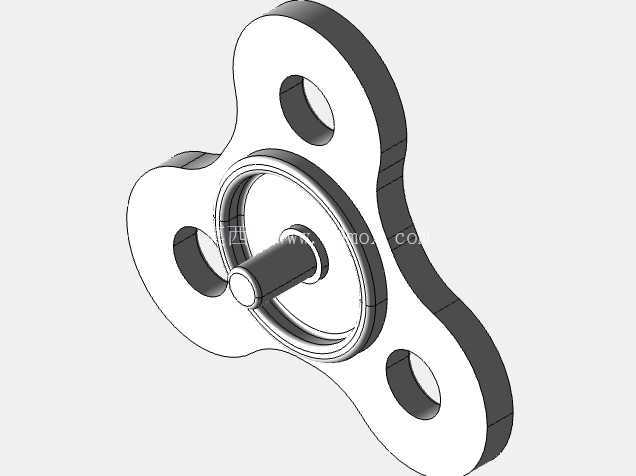

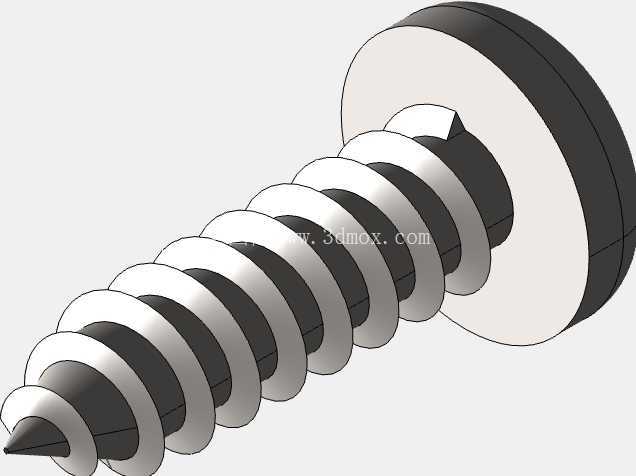

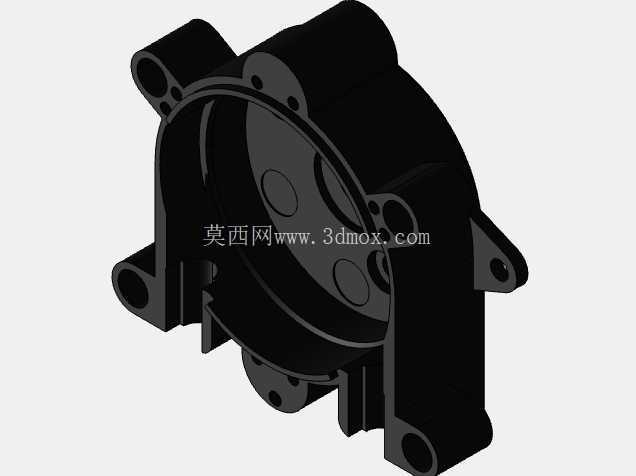

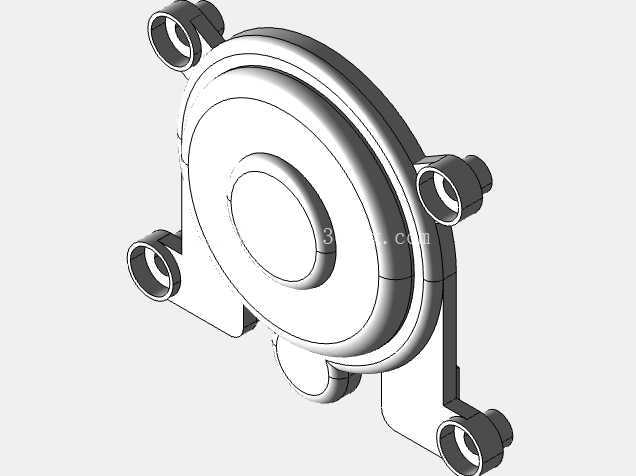

　　从结构设计的角度看，这款蠕动泵采用了泵头与驱动电机直连的集成式布局，没有额外设计减速箱的外置安装结构，把减速结构集成在电机端盖内部，大幅压缩了整体的安装占用空间。泵头部分采用透明上盖设计，日常使用时可以直接观察内部软管的挤压状态、滚轮的运转情况，不用拆开泵盖就能判断软管是否老化、是否有流体残留，日常维护的便利性比不透明泵盖的同类产品好很多。泵头的四个角设计了内凹的螺丝安装孔，既可以通过这四个孔把泵直接固定在设备的安装面板上，也能搭配配套的支架实现立式、卧式不同朝向的安装，适配不同设备的内部布局空间。进出液接口采用了竹节式的宝塔接头结构，搭配对应内径的硅胶软管就能实现可靠的密封连接，不需要额外打胶或者加装密封垫，接头处的多道环形凸筋可以卡在软管内壁，即使泵在工作时出现短时的管路负压，也不会出现软管脱落、漏液的问题。

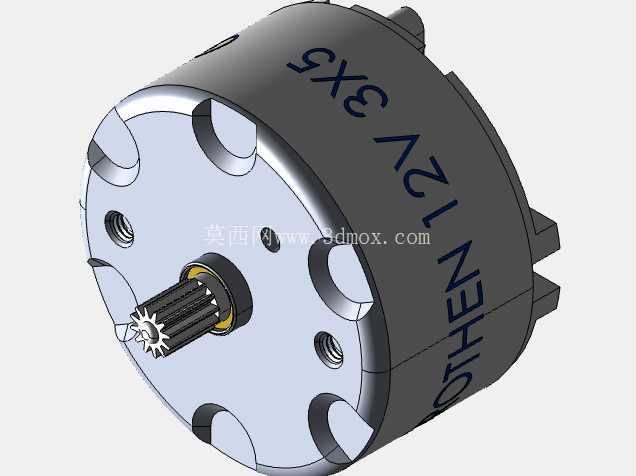

　　尺寸边界是结构选型时必须优先确认的参数，这款泵的整体外形长度控制在50.6mm，宽度为54.3mm，整体高度46.5mm，这个尺寸刚好可以塞进多数台式分析仪器的侧面安装位，也能适配小型桌面水培设备的内部夹层空间，不会占用过多的设备内部容积。配套的驱动电机直径为32mm，电机本体高度25mm，这个尺寸是包含电机输出轴端齿轮的高度，如果算上尾部外凸的齿轮结构，电机部分总高度为31.4mm，在做安装位的开孔设计时，需要给电机尾部预留至少3mm的安全间隙，避免安装时电机尾部和设备底板硬接触，导致运转时出现共振噪音。

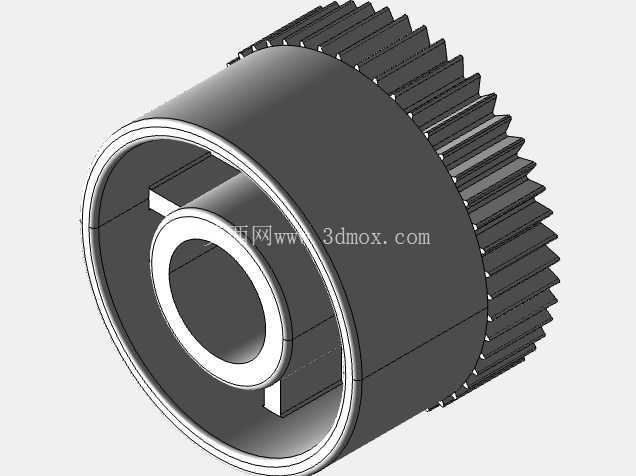

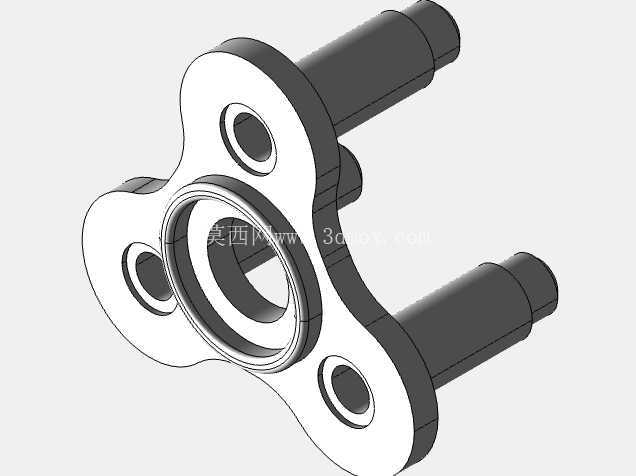

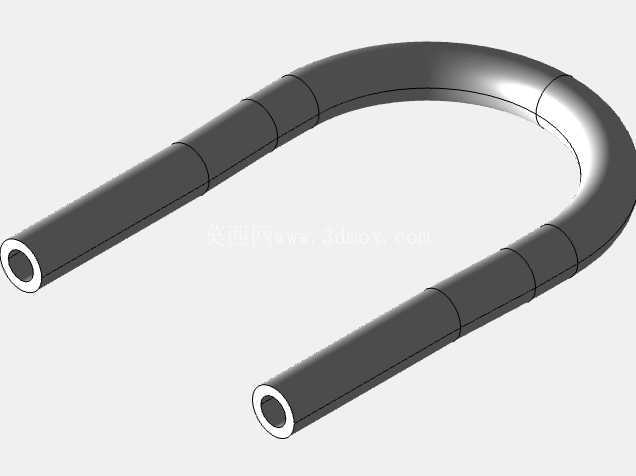

　　设计这类小型蠕动泵的三维结构时，首先要确认泵头滚轮的挤压行程，滚轮对软管的挤压量要刚好能把软管内壁完全压合，才能保证泵的自吸能力和计量精度，如果挤压量过大，会加速软管的疲劳老化，缩短软管的更换周期，如果挤压量不足，会出现回流、流量不准、自吸高度不够的问题。其次是进出液接头的同轴度，两个接头的中心轴线要和泵头内的软管安装槽完全对齐，不然安装软管时会出现软管扭曲、局部应力集中的问题，长时间运转后扭曲位置的软管会提前开裂漏液。还有泵头和电机的连接同轴度，泵头转子的中心要和电机输出轴的中心完全重合，不然运转时会出现偏心抖动，不仅会增大电机的负载电流，还会带来明显的运转噪音，严重时甚至会导致泵头转子卡滞，烧坏驱动电机。

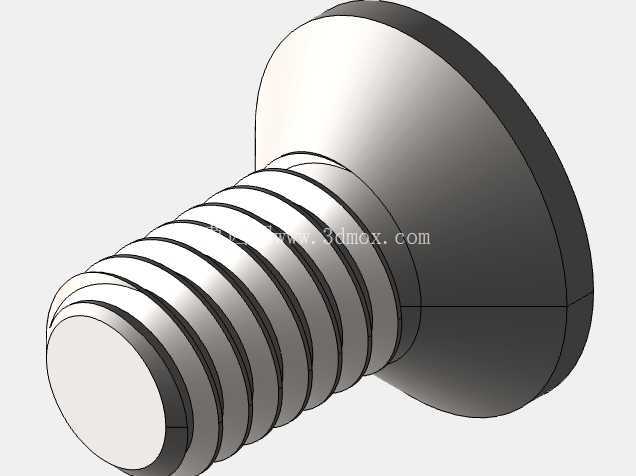

　　实际使用场景里，这类12V直流蠕动泵可以通过PWM信号调整电机的转速，实现每分钟几毫升到几十毫升的流量调节，既可以用来给小型滴定装置做精准的试剂添加，也能给小型冷却循环系统做冷却液的循环输送，因为流体不接触泵体金属部件，用来输送食品级的饮品、家用酿酒的麦汁输送也能满足卫生要求。安装时要注意，泵的安装平面要尽量平整，四个固定螺丝的锁紧力矩要均匀，避免把泵头壳体压变形，导致转子运转卡滞。如果是用在需要长时间连续运转的场景，要定期检查泵头内软管的状态，根据输送流体的腐蚀性、使用时长定期更换软管，避免软管破裂导致流体漏到电机部分，造成电机短路损坏。
