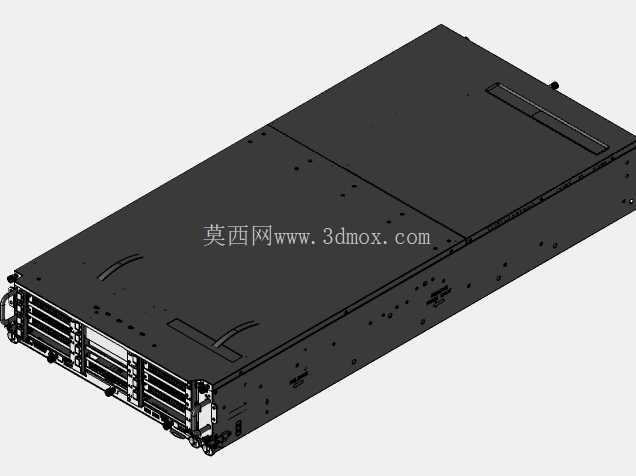

OCp标准机架式服务器结构设计

　　在超大规模数据中心的机房部署场景中，机架式设备的结构兼容性直接决定了机柜空间利用率、运维效率与硬件扩展上限，这款基于OCp规范设计的机架式服务器结构，完全围绕开放计算项目的硬件部署要求完成三维结构搭建，适配国内主流IDC机房的19英寸标准机柜安装环境。从实际工程落地的角度看，该结构的前置面板预留了多组硬盘仓位的通风开槽与快拆把手安装位，运维人员无需额外工具即可完成前置存储模块的抽拉更换，面板上的定位凸点与机柜立柱的安装孔位完全对齐，安装时仅需将设备沿机柜导轨推入，即可通过前置快装卡扣完成固定，单台设备的上架安装时间可控制在两分钟以内，大幅降低批量部署时的人工成本。

　　设备主体的机箱外壳采用分段式钣金拼接设计，上盖分为两个独立的快拆区域，分别对应主板计算区与后置电源散热区，日常运维时无需完全拆卸整个上盖，仅需打开对应区域的盖板即可完成内存、CPU散热模块或者电源单元的更换，减少了运维操作对设备其他区域的干扰。机箱侧面排布了密集的通风冲孔与结构加强筋，冲孔的开孔率经过匹配散热风道的仿真优化，既可以保证横向通风时的气流通畅，又能通过交错排布的加强筋结构提升钣金壳体的结构强度，避免设备在多层堆叠或者长途运输过程中出现壳体变形的问题。

　　从安装边界尺寸来看，该结构完全符合OCp Open Rack V2标准的宽度与深度要求，适配机柜内部的竖向理线架与横向供电母排的安装位置，后置IO区域预留了标准的PCIe扩展卡挡片位置、电源接入口与网络模块安装位，所有接口的位置公差控制在钣金加工的常规精度范围内，不会出现接口错位导致的配件无法安装问题。机箱内部的结构预留了计算主板、内存插槽、硬盘背板、散热风扇墙的安装定位柱，所有定位柱的位置与标准OCp服务器硬件的安装孔位一一对应，结构设计时特意在硬盘仓位与主板区域之间预留了导风罩的安装空间，可引导散热气流优先经过硬盘与CPU等发热量大的区域，避免出现局部热积温的问题。

　　在结构细节处理上，机箱的所有钣金边缘都做了折弯卷边处理，避免运维人员操作时被锋利的钣金边缘划伤，前置把手的位置经过人机工程学优化，抽拉设备时的受力点均匀分布在机箱两侧，不会因为单侧受力导致设备在导轨上卡顿。机箱底部预留了导轨安装的卡扣位，可兼容市面上主流的三节式服务器导轨，无需额外打孔或者加装转换配件即可完成导轨与机箱的固定。针对数据中心常见的批量运输场景，该结构的边角位置做了加厚防撞设计，可承受运输过程中的常规磕碰与堆叠压力，外壳表面的喷涂工艺预留位置适配机房常用的黑色哑光防静电喷涂要求，减少设备表面的静电积累对内部硬件造成的干扰。从三维建模的工程角度看，该模型完整还原了机箱所有的安装孔位、折弯结构、卡扣细节与部件配合间隙，可直接用于钣金加工的图纸输出，也可作为数据中心机房布局仿真、机柜承重计算、散热风道模拟的基础模型使用，建模过程中所有的配合公差都按照钣金加工的行业常规标准设置，不存在结构干涉或者无法加工的异形结构，所有的折弯半径都匹配常规钣金折弯设备的加工能力，无需特殊定制模具即可完成生产。
