重载型铸造聚氨酯铸铁万向脚轮结构

　　在工业物流搬运、重型设备移动、生产线工位转序这类场景里，脚轮作为直接接触地面的承载行走部件，其结构可靠性直接决定了整套移动机构的使用稳定性，这款铸造聚氨酯包胶搭配铸铁支架的万向脚轮，就是针对中重载移动需求开发的行走支撑部件。从实际应用场景来看，这类脚轮常见于重型工装台车、大型工业设备移动底座、仓储重型货架转运车、工厂内部AGV重载运载平台，也会配套在大型焊接变位机、移动式装配工作台的底部，适配厂区环氧地坪、硬化水泥地面、钢板铺设地面等多种工业常见路面，相比普通轻型塑料支架脚轮，它的承载冗余量更大，能应对频繁启停、局部冲击载荷的工况，不会出现支架变形、轮面脱胶的问题。

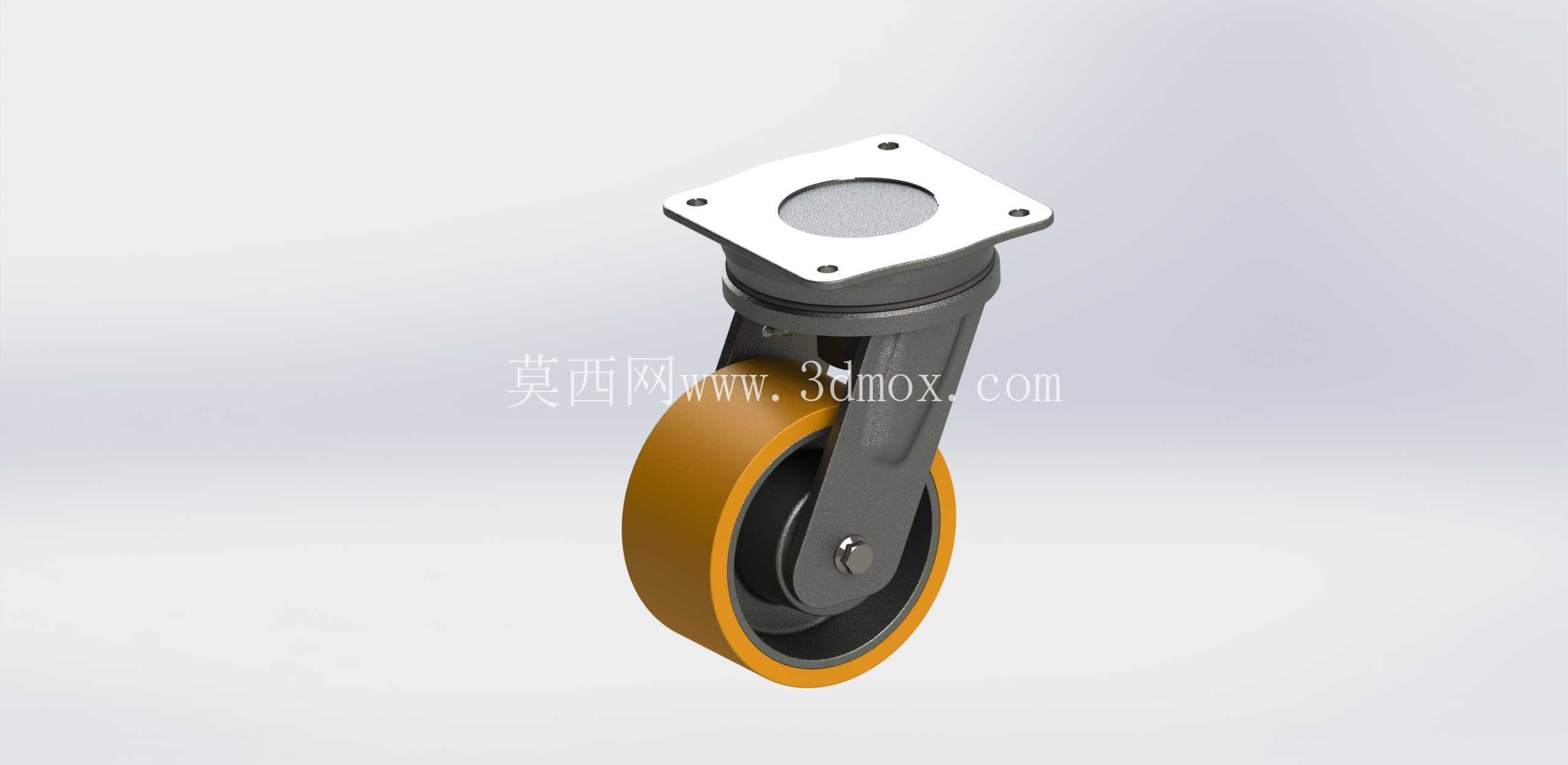

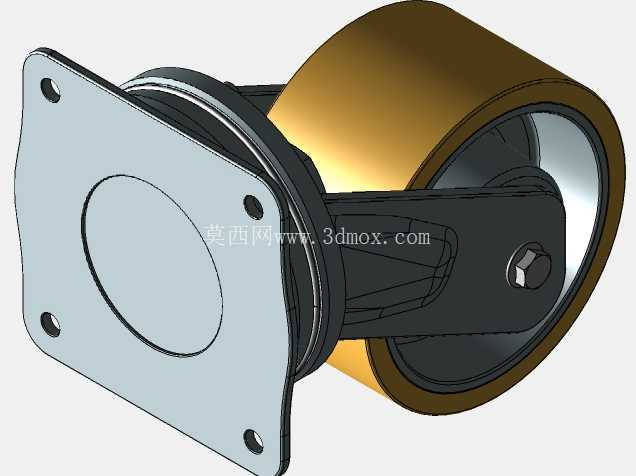

　　从功能特性上拆解，这款脚轮采用万向回转结构，顶部的方形法兰安装盘通过四颗螺栓与设备底座固定，法兰盘下方内置回转支承结构，可实现360度水平方向自由回转，转向时阻尼均匀，不会出现卡滞、偏摆的问题，哪怕是满载状态下推行转向，也不需要额外施加过大的侧向推力。轮面采用铸造聚氨酯材质，相比普通橡胶轮，它的邵氏硬度更高，耐磨性能是普通橡胶的3-4倍，滚动阻力更小，推行时更省力，同时聚氨酯材质具备一定的弹性，能过滤地面微小凸起带来的振动，避免设备上搭载的精密元器件受振动影响，也不会像硬质尼龙轮那样在环氧地坪上留下压痕、刮伤地面。轮芯采用铸铁材质，和聚氨酯轮面通过铸造工艺结合，结合强度远高于胶粘包胶轮，长期重载使用不会出现轮面和轮芯脱层、剥离的问题。轮架部分采用铸铁一体铸造成型，相比冲压钢板焊接的轮架，整体刚性更强，抗冲击性能更好，遇到路面坑洼、过减速带这类瞬时冲击载荷时，不会出现支架开焊、变形的问题，轮架和滚轮的连接采用带润滑脂槽的销轴结构，滚轮转动时摩擦阻力小，长期使用也不会出现锈死、转动卡滞的问题。

　　从设计思路来看，这款脚轮在开发时优先考虑了重载工况下的结构冗余，顶部安装法兰的螺栓孔位采用沉孔设计，螺栓安装后头部不会突出法兰平面，保证法兰和设备安装面完全贴合，受力均匀不会出现局部应力集中；轮架的回转中心和滚轮的接地中心做了偏心距优化，这个偏心距的取值经过反复校核，既保证转向时足够灵活，又不会在高速推行时出现脚轮摆振、蛇形晃动的问题。轮面的圆弧过渡设计也做了针对性优化，滚轮和地面的接触宽度经过计算，在额定承载下接触压强控制在聚氨酯材料的许用应力范围内，避免长期受压出现轮面局部压溃、永久变形的问题，轮面两侧的圆弧倒角能减少过障碍物时的卡滞概率，遇到地面的焊缝、小台阶时能顺利爬升通过。

　　从安装边界和尺寸配合来看，顶部方形法兰的四个安装孔采用对称分布设计，孔位间距符合工业脚轮的通用安装尺寸规范，不需要对设备底座做额外的改孔加工就能直接替换同规格的其他脚轮，安装法兰的厚度足够，螺栓锁紧时不会出现法兰变形。滚轮的直径和宽度匹配对应的承载等级，轮架的离地间隙经过校核，在滚轮磨损到极限尺寸时，轮架底部也不会和地面发生剐蹭；回转部分的密封结构能阻挡厂区内的灰尘、铁屑、切削液进入回转支承内部，减少日常维护的频率，销轴位置预留了润滑注油口，定期补充润滑脂就能大幅延长脚轮的使用寿命。在实际选型配套时，单只脚轮的额定承载需要按照总载荷乘以安全系数来计算，通常四轮配套的移动设备会取1.3-1.5的安全系数，避免地面不平整导致单轮过载，这款脚轮的结构强度足够支撑中重载场景的使用需求，轮面的聚氨酯材质也能满足大部分工业厂区的地面防护要求，不会对洁净车间、环氧地坪区域造成地面损伤，同时铸铁支架的抗冲击性能也能适配机械加工车间、焊接车间这类有碎屑、地面存在局部不平整的工况，不需要频繁更换损坏的脚轮，降低设备运维的成本。
