户用分布式光伏发电用晶硅电池组件结构

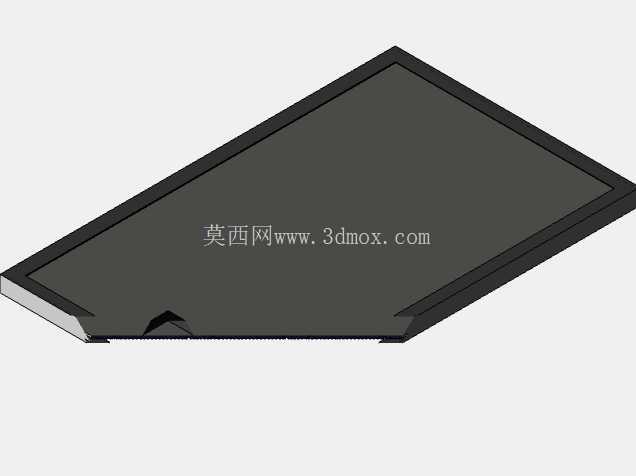

　　做光伏系统结构设计快八年，经手的分布式项目里，晶硅类太阳能电池板的三维建模是前期方案排布、支架匹配、载荷校核绕不开的基础环节，这次做的这款竖版长条形电池板结构，主要针对户用屋顶平铺、小型离网电站、户外监控供电这类对单块组件尺寸有窄边安装要求的场景。先从实际安装边界说起，这类竖版组件的宽度控制在常规光伏支架檩条的跨距适配范围内，长度方向匹配户用屋顶瓦片的模数，避免安装时切割瓦片破坏屋面防水，边框采用常规阳极氧化铝型材，型材截面的卡槽深度预留了EVA胶层、钢化玻璃、电池片串、背板的层压公差，不会出现层压后溢胶卡不进边框的问题，四个角的安装孔位距离边缘的尺寸严格匹配民用光伏支架的压块安装尺寸，不管是侧边压块还是中压块，都能保证压紧力均匀作用在边框上，不会出现局部应力集中导致的边框变形或者玻璃碎裂。

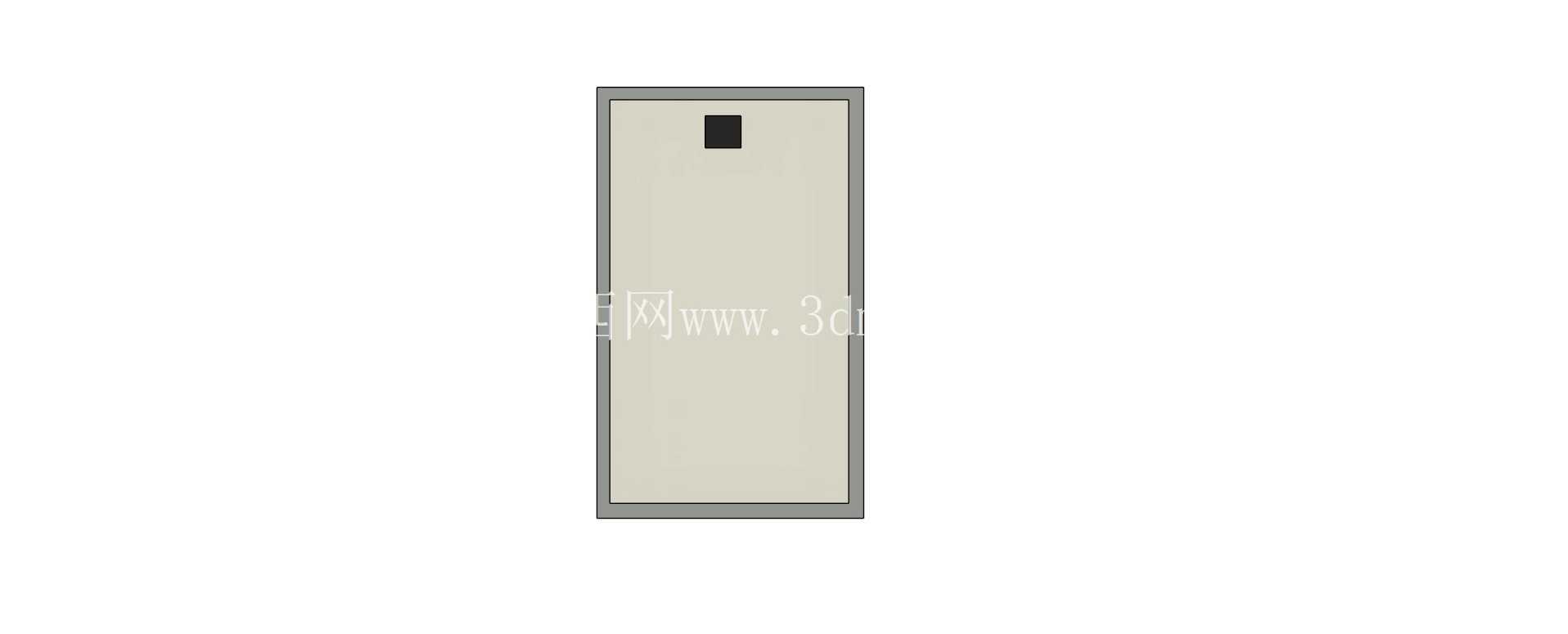

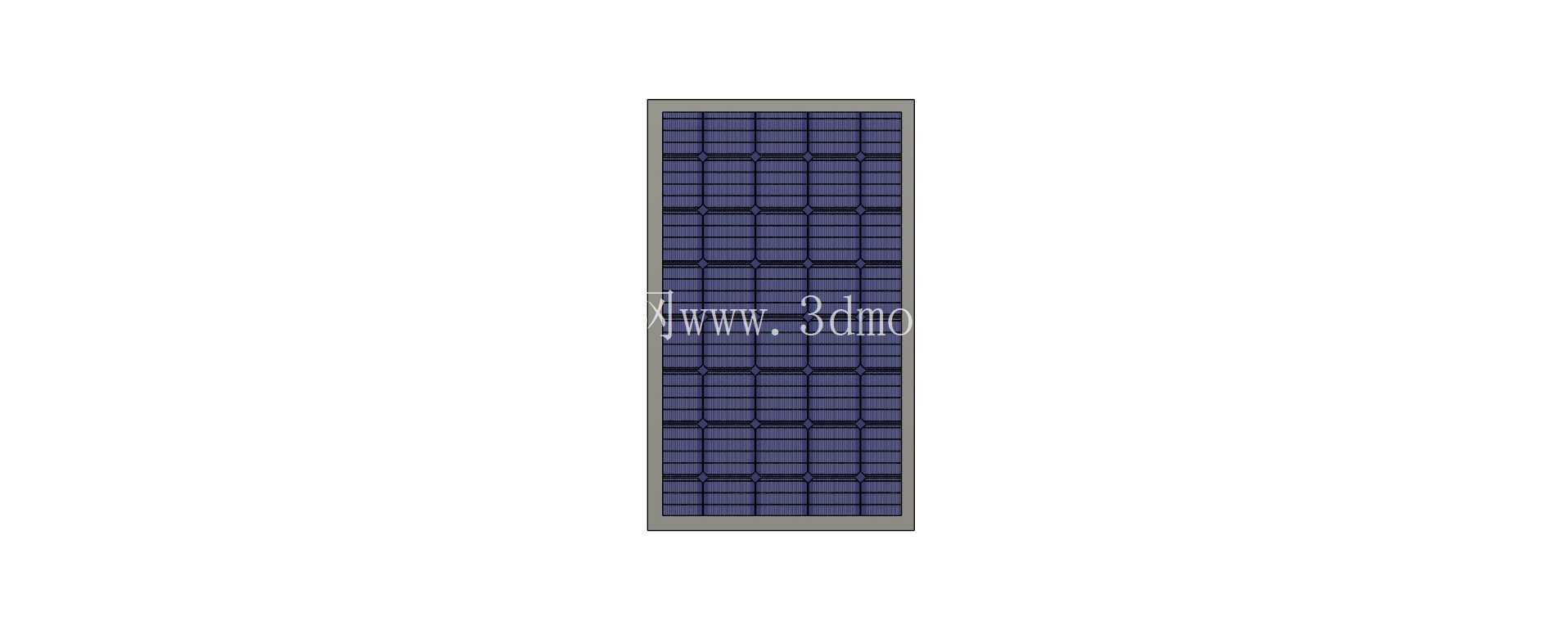

　　从功能特性来看，这款组件的电池片采用常规多晶硅串接排布，每串电池片的间距预留了热胀冷缩的余量，避免高温环境下电池片互相挤压产生隐裂，表面的钢化玻璃采用低铁超白压花玻璃，透光率的匹配是按照晶硅电池的光谱响应区间做的，不会浪费入射的太阳光能量，背板的耐候层厚度适配户外25年使用的紫外线老化要求，接线盒的位置设置在组件背面短边的居中位置，方便现场布线时线缆的弯折固定，不会出现线缆长期弯折导致的线芯断裂。设计思路上没有追求异形结构，完全贴合现有量产光伏组件的生产工艺，层压工序的叠层顺序、边框打胶的胶路宽度、接线盒的灌胶量都和实际量产参数保持一致，建模的时候特意把电池片之间的汇流条、边框的排水孔、安装孔的倒角都做了细节还原，不是那种只有外轮廓的简化模型，做支架载荷校核的时候，可以直接提取组件的重心位置、迎风面面积、边框的截面惯性矩，不用再二次修正模型参数。

　　实际应用里，这类窄长型的电池板特别适合农村自建房的坡屋顶安装，很多农村屋顶的南向坡面宽度有限，常规宽度的组件排布下来会剩下几十公分的空隙装不了，用这款竖版组件就能把空隙填满，提升整个屋面的装机容量，还有户外的离网监控供电场景，监控杆的横担长度有限，宽版组件装上去会超出横担范围，风大的时候容易产生震颤，这款窄长组件的迎风面宽度小，风载荷对杆体的弯矩更小，安装稳定性更好。建模的时候特意考虑了不同安装角度下的组件间隙，比如平铺安装时组件上下边的排水间隙留了20mm，刚好能让雨水顺着间隙流走，不会在组件表面积灰形成水痕，倾角安装时的左右间隙留了10mm，避免热胀冷缩时组件互相摩擦。另外边框的接地孔位置做了凸台设计，不用在安装时额外打磨边框的氧化层就能保证接地导通，符合光伏系统的电气安全要求，接线盒的旁路二极管排布也按照实际电路做了位置还原，做系统电气布线模拟的时候，可以直接对应每串电池片的旁路保护路径，不用再额外核对电路图纸。

　　很多新手做光伏建模的时候容易忽略边框的排水槽结构，这款模型里特意把边框下沿的排水槽做了出来，实际使用中积在边框上的雨水会顺着排水槽流走，不会在玻璃下沿形成泥带影响发电效率，还有组件背面的背板走线槽，也按照实际生产的结构做了还原，现场布线时线缆可以卡在走线槽里，不用额外扎带固定，减少现场施工的工作量。做结构校核的时候，这款模型的重量参数和实际量产组件一致，每平米的重量控制在常规屋面载荷允许的范围内，不管是混凝土屋顶还是彩钢瓦屋顶，都不用额外做屋面加固，安装孔的位置公差按照±0.5mm设置，和支架安装时不会出现孔位对不上的问题，边框的型材壁厚也按照行业标准设置，能承受常规地区的风雪载荷，不会出现暴雪压变形或者大风刮脱落的问题。
