小米20000mAh移动电源PLM06ZM结构设计

　　在消费电子便携储能领域，大容量移动电源是户外作业、差旅出行、应急补能场景下的核心配套配件，本次建模的这款双USB输出大容量移动电源，针对日常携带与多设备同时补能的需求做了全维度的结构适配。从实际使用场景出发，这款产品需要兼顾裤袋、背包侧袋的收纳便利性，同时要容纳20000mAh容量的锂电芯组、充放电保护电路板、双USB-A输出接口与Micro-USB输入接口，建模过程中首先要平衡内部堆叠空间与外部握持手感的矛盾。

　　建模初始阶段先完成内部核心器件的堆叠排布：将圆柱锂电芯按紧凑阵列方式排布在壳体中下部，预留出电芯与壳体侧壁1.2mm的安全间隙，避免日常跌落冲击时电芯直接受力；充放电保护板布置在电芯顶部靠近接口的位置，缩短接口与电路板的走线距离，减少大电流输出时的线路损耗，同时在电路板与电芯之间预留0.8mm的绝缘隔离层空间，规避电路短路风险。接口布局上，将两个USB-A输出接口对称布置在顶面两侧，中间放置Micro-USB输入接口与电量检测按键，接口边缘与壳体内壁预留0.3mm的装配公差，保证接口插件安装后不会出现偏位、松动的问题。

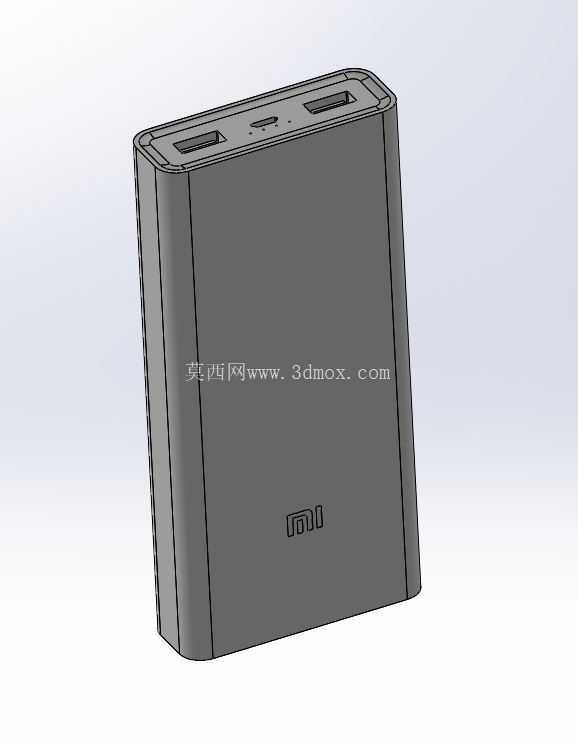

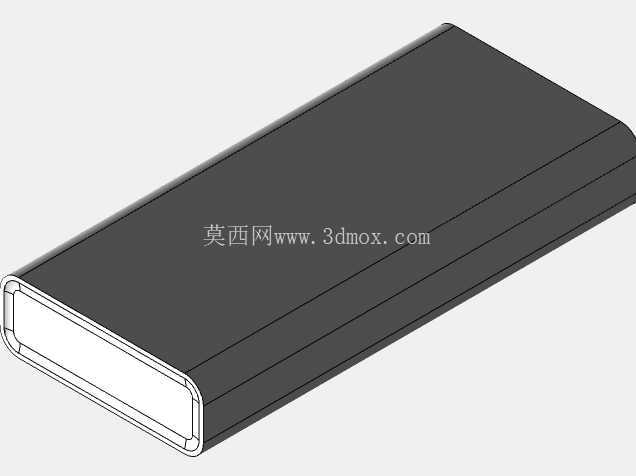

　　外形设计上采用带微弧倒角的长方体造型，四个侧边做R3.5mm的圆角过渡，既避免直角硌手的问题，也能在跌落时分散冲击力，降低壳体开裂的概率。壳体壁厚统一设置为1.8mm，采用PC+ABS阻燃材质的壁厚标准，既保证壳体的结构强度，也不会因为壁厚过大导致整体尺寸超标。顶面的接口区域做0.5mm的下沉台阶，接口端面低于壳体顶面0.2mm，避免日常放置时接口被硬物磕碰损坏。壳体表面做细磨砂纹理处理，建模时预留0.05mm的纹理深度，既提升握持时的摩擦力防止滑落，也能减少日常使用中的指纹残留与划痕。

　　安装边界方面，上下壳体采用卡扣加超声波焊接的装配方式，在壳体四周均匀布置12组卡扣结构，卡扣配合量设置为0.4mm，保证上下壳体扣合后缝隙均匀，不会出现翘边问题；底部预留1mm厚度的超声波焊接线，焊接后壳体接缝强度满足1.2米自由跌落不开裂的测试标准。内部电芯与壳体之间的空隙预留泡棉填充空间，泡棉压缩量设置为0.3mm，既可以固定电芯位置，避免使用过程中电芯晃动产生异响，也能在跌落时起到缓冲吸能的作用。

　　功能结构上，在壳体侧面预留电量指示灯的透光孔位，四个指示灯孔直径1.2mm，孔位内侧做导光结构的安装位，导光柱与壳体采用过盈配合固定，保证光线均匀透出不会出现散光问题。电量按键采用独立的硅胶按键结构，按键行程设置为0.5mm，按键与壳体之间预留0.1mm的配合间隙，保证按键按压顺畅不会出现卡滞，同时按键周边做密封结构，满足日常防泼溅的使用需求。

　　从结构设计的合理性角度，建模过程中所有的拔模角度统一设置为1.5度，满足注塑生产的脱模要求，避免壳体生产时出现拉伤、拖白的问题；壳体内部的加强筋厚度设置为0.9mm，不超过壁厚的60%，防止注塑时出现缩痕影响外观。所有转角位置都做R0.5mm以上的圆角过渡，避免应力集中导致壳体受冲击时开裂。整体外形尺寸控制在适合单手握持的范围内，重量分布均匀，握持时不会出现头重脚轻的问题，适配日常长时间手持使用的场景。

　　针对实际使用中的散热需求，建模时在电路板对应的壳体位置预留细微的散热间隙，保证大电流输出时产生的热量可以缓慢散出，不会因为积热导致电路保护或者电芯寿命衰减。接口内部做限位结构，USB插头插入后插入深度控制在标准的6.5mm，既保证接触可靠，也不会因为插入过深损坏接口焊盘。整体结构完全按照实物逆向测绘的尺寸搭建，所有装配间隙、壁厚、卡扣参数都符合消费电子类产品的结构设计规范，可直接用于结构验证、装配模拟或者二次改型设计参考。
