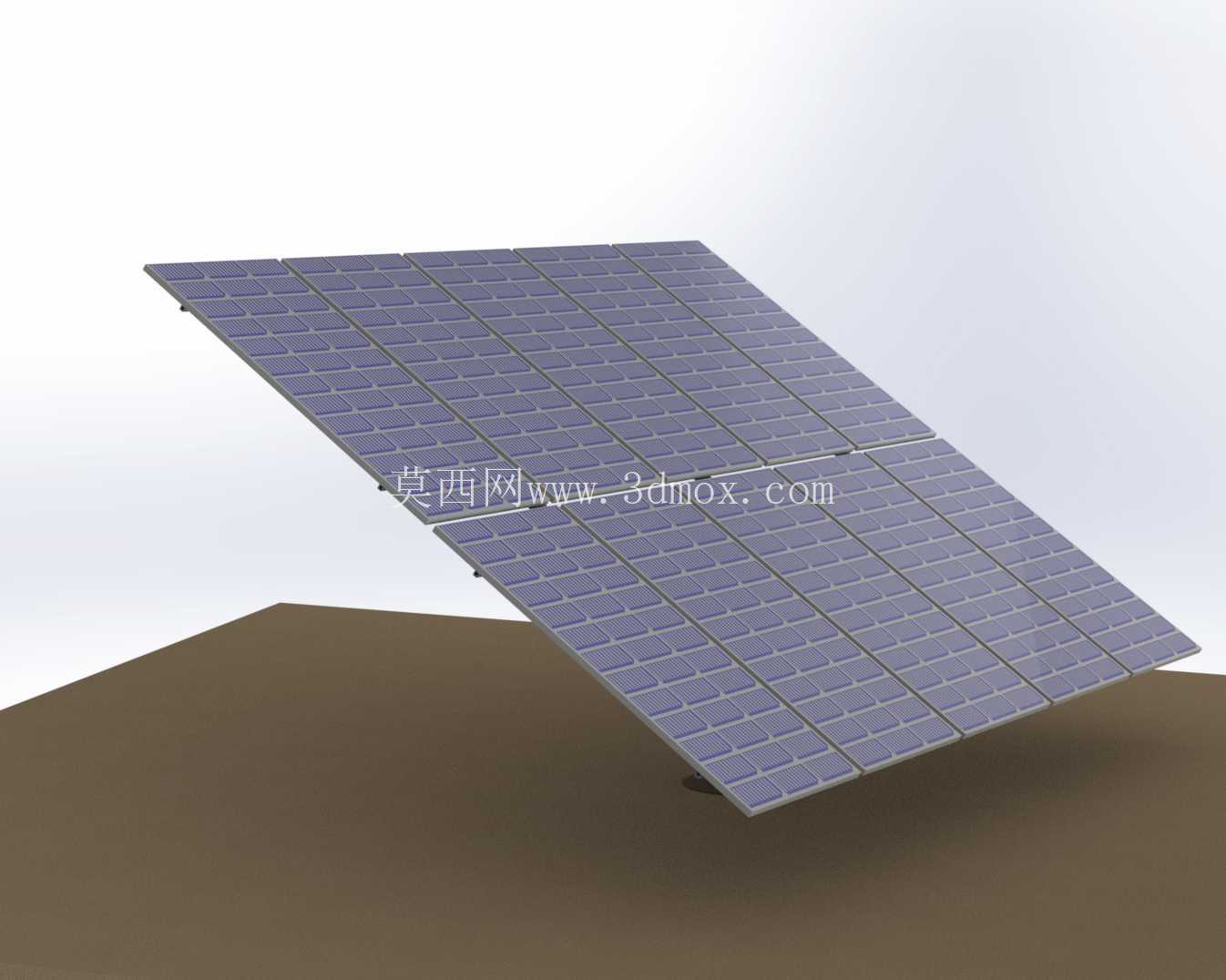

农场区域倾斜式太阳能电池板安装结构

　　在农场分布式光伏落地项目里，这类倾斜布置的太阳能电池板安装结构，是适配农业场地光照条件、兼顾发电效率与场地使用需求的核心承载部件。不同于屋顶光伏的依附式安装，农场区域的光伏组件需要独立支撑结构，既要保证电池板的受光角度匹配当地纬度的最佳太阳高度角，还要预留足够的底部空间，不影响下方农作物的光照接收、小型农机的通行作业，避免光伏建设与农业生产产生空间冲突。

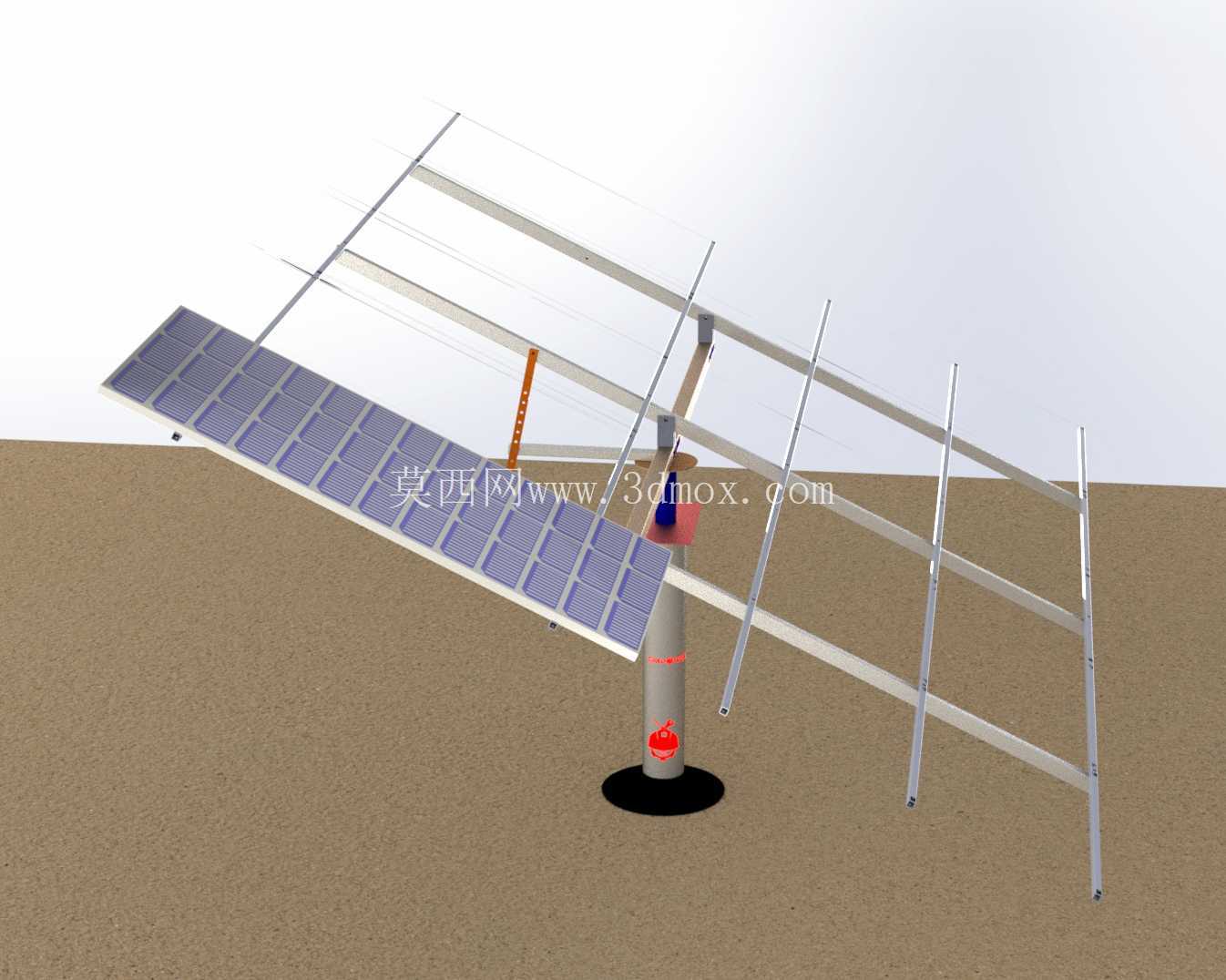

　　从结构功能来看，这套安装结构首先要承担电池板组件的固定载荷，单块晶硅电池板自身重量约20kg左右，加上户外长期承受的风载荷、积雪载荷，支撑框架的型材选型、连接节点的强度都经过校核，倾斜角度锁定在35度左右，适配我国大部分北方农业区域的年平均光照入射角度，能够最大化提升单位面积的年发电小时数。结构的支撑立柱采用预埋式基础，直接固定在农场平整后的硬质土层上，不需要大面积浇筑混凝土基座，减少对耕作层的破坏，安装完成后支架整体的抗风等级可以达到10级以上，能够应对农场开阔区域无遮挡的强风环境。

　　设计过程中，首先考虑的是农场场景的特殊使用边界：电池板下沿距离地面的高度控制在1.8米，既能够保证下方种植的矮秆作物获得足够的散射光照，也方便农户进入组件下方开展除草、病虫害防治等常规农事操作，不会因为支架过低导致作业空间受限。电池板组件的排布采用横向整列布置，单组支架承载6*12排布的电池片组件，整体板面的横向宽度约6米，纵向倾斜长度约3.2米，相邻两组支架之间预留2.5米的间距，避免冬季太阳高度角较低时前后排组件产生投影遮挡，保证每一块电池板都能在全天有效光照时段内无遮挡接收太阳辐射。

　　结构的连接节点全部采用标准化紧固件，不需要现场焊接作业，所有型材都经过热镀锌防腐处理，能够适应农场区域高湿度、偶尔有农药化肥腐蚀的户外环境，整体设计使用寿命不低于25年，和晶硅电池板的使用寿命周期匹配，减少后期的结构维护更换成本。板面的固定压块设置在电池板的边框位置，不会遮挡电池片的有效受光面积，压块内部加装橡胶缓冲垫，避免热胀冷缩过程中金属部件与电池板边框硬接触产生应力破损，同时也能缓冲大风天气下组件产生的微幅振动，防止连接部件松动。

　　从实际使用的角度，这套结构不需要额外的追光转动机构，采用固定倾角设计，大幅降低了设备的故障点，农场运维人员不需要掌握复杂的电控维护技能，只需要定期检查紧固件的松紧度、清理板面的浮尘与落叶即可，非常适合农业场景下低频次、低技术门槛的运维需求。结构的整体重心经过测算，落在支撑立柱的中心投影范围内，即使遇到极端大风天气，也不会出现整体倾覆的问题，基础的预埋深度达到0.6米，能够避开北方农场冬季的冻土层深度，防止土层冻胀导致支架角度偏移。

　　在安装边界上，这套结构对场地的平整度要求不高，支撑立柱可以根据现场的地形高差做微调，保证所有电池板的板面处于同一倾斜平面，不会出现局部积水、积灰的问题。板面的倾斜方向统一朝向正南方向，偏差角度控制在5度以内，保证光照接收的最大化。组件之间的接线线缆全部沿支架的型材内腔布设，避免线缆长期暴露在户外被紫外线老化，同时也防止农场里的鼠类啃咬线缆造成发电故障，线缆的预留长度满足热胀冷缩的拉伸余量，不会因为温度变化导致线缆接头处受力脱落。
