大口径蜗轮驱动全焊接球阀结构设计

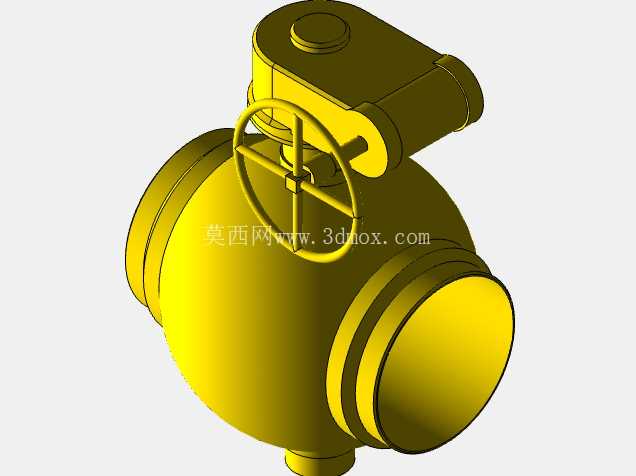

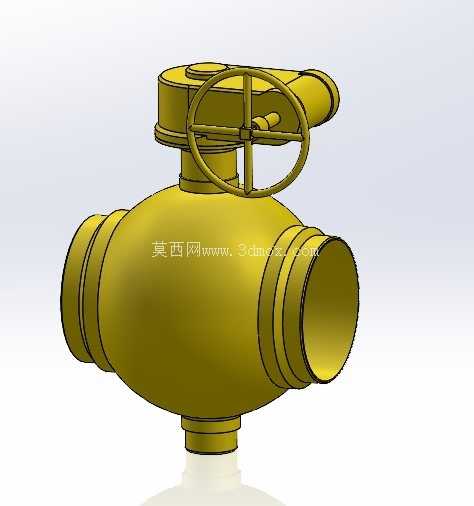

　　在长距离油气输送管线、城市供热主管网、大型化工流体输送系统的干线截断工位，大口径焊接球阀的可靠性直接决定整条管线的运维安全，本次呈现的20英寸Cameron T31结构球阀，正是针对高压大流量管线工况开发的核心截断设备。从实际应用场景来看，这类阀门通常埋设于管线干线节点、站场进出管段，长期处于埋地或露天布设状态，要求具备零外漏、低流阻、长周期免维护的特性，避免因阀门密封失效引发介质泄漏、管线停输等生产事故。

　　从结构功能设计来看，该球阀采用全焊接阀体结构，摒弃了传统分体法兰连接的螺栓密封结构，阀体由整块锻压钢材焊接成型，从根源上消除了阀体连接面的外漏风险，适配高压、温差变化大的长输管线工况。驱动端采用蜗轮蜗杆减速机构，配套手轮操作结构，大口径阀门在高压工况下操作扭矩较大，蜗轮机构可以通过减速比放大操作力矩，操作人员无需借助额外辅助工具即可完成阀门的启闭动作，同时蜗轮结构具备自锁特性，可避免阀门在介质冲击下出现自行启闭的位置偏移，保证工位截断状态的稳定性。

　　流道设计采用全通径等径结构，阀门内部流道与连接管线内径完全一致，介质流经阀门时不会出现通径缩窄带来的流阻增大、紊流冲刷问题，一方面可以降低管线输送的泵耗损失，另一方面也避免了介质中杂质在阀腔内部的沉积卡涩，适配长输管线通球扫线的作业要求，清管器、检测探头可以无阻碍通过阀门内部，无需额外拆卸管线作业。密封结构采用软硬复合密封副，金属密封面提供基础的结构强度与耐冲刷性能，软质密封层保障低压工况下的零泄漏密封效果，可适配从低压到高压的全压力区间密封需求，同时密封结构具备防火防静电设计，当现场出现火情导致软密封层烧损时，金属密封面可直接接触形成二次密封，避免介质大量泄漏引发险情，阀杆部位设置防静电导除结构，可将阀球与阀杆摩擦产生的静电持续导至阀体接地端，避免静电火花引燃易燃易爆输送介质。

　　从安装边界与尺寸适配来看，该阀门采用对焊连接形式，两端接口尺寸与20英寸标准管线外径完全匹配，焊接连接形式相比法兰连接具备更高的连接强度，更适合埋地长输管线的长期布设需求，安装时无需额外配对法兰与密封垫片，直接与管线段焊接固定即可。阀门整体外形为球形阀体结构，顶部蜗轮驱动机构的安装高度、手轮操作半径均经过尺寸校核，安装后预留的操作空间可满足单人手动操作的空间需求，阀体底部设置排污注脂接口，可在管线不停输的状态下完成阀腔排污、密封脂注入的维护作业，无需拆解阀门结构。阀杆采用防飞出设计结构，阀杆从阀体内部装配，即使在阀腔内部压力异常升高的情况下，阀杆也不会被内部压力顶出造成外漏事故，适配高压管线的安全设计要求。

　　在建模设计过程中，该结构严格按照管线阀门的设计规范进行尺寸匹配，阀体壁厚经过压力强度校核，可满足Class600及以上压力等级的承压需求，蜗轮驱动机构的传动比、手轮直径均按照操作扭矩计算结果匹配，保证操作力在单人可操作的合理区间，所有连接部位的焊接坡口尺寸、密封面配合公差均按照实际加工要求进行建模还原，可直接用于结构校核、安装模拟、运维培训等场景，帮助设计人员快速完成大口径管线的阀组布设设计，提前校验安装空间与操作边界，避免现场安装时出现结构干涉、操作空间不足的问题。
