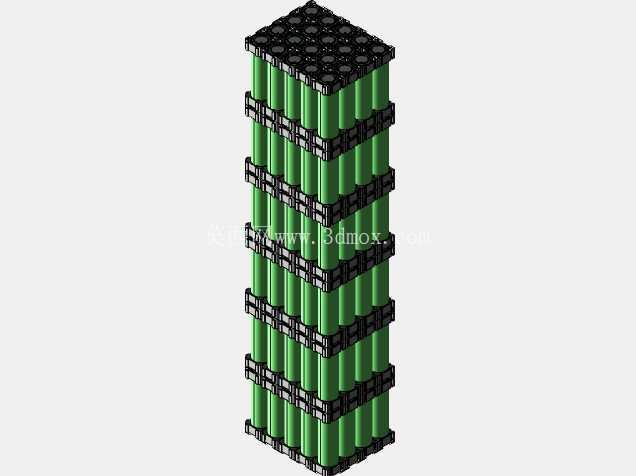

在户外便携储能电源、低速电动代步车、工业后备供电模块这类需要兼顾容量与输出电压的场景里,13串9并的18650电芯组合是非常成熟的电芯排布方案,这类结构的核心是通过固定的串并逻辑,匹配常规BMS保护板的工作阈值,同时把单颗18650电芯的容量优势叠加,满足终端设备的续航与功率输出要求。做这类电池组的三维结构设计时,首先要锚定的是串并联的电气逻辑边界:13串对应的是标称48V级别的输出平台,刚好适配多数低压直流供电设备的输入范围,9并的排布则是在单颗电芯常规持续放电能力的基础上,把整组的最大持续放电电流抬升到满足常规负载的区间,不会出现单颗电芯过流发热的问题。
设计初期要先敲定每一颗电芯的定位基准,18650电芯的标准外径是18mm,长度65mm,相邻电芯之间的预留间隙不能小于1mm,这个间隙一方面是给镍带焊接留出操作空间,另一方面是给电芯充放电过程中的轻微膨胀预留余量,避免长期使用后电芯互相挤压造成外壳破损、内部短路的隐患。电芯的固定支架一般会采用上下两层对位的结构,每个电芯卡位的中心距要严格控制在19mm,公差不能超过±0.1mm,不然装配时会出现电芯卡滞或者卡位过松晃动的问题,支架的材质通常选用阻燃ABS,既要保证足够的结构强度支撑整组电芯的重量,也要满足电气绝缘的要求,避免电芯外壳之间出现导通短路的风险。
从安装边界来看,整组电池的外形尺寸要根据电芯排布的行列来核算,9并的支路如果采用3行3列的排布方式,加上两侧支架的壁厚、外围绝缘片的厚度,整组的宽度和高度方向的尺寸要控制在适配常规电池仓的范围内,长度方向则要对应13串电芯的排布长度,加上两端汇流镍带、保护板安装位的预留空间,不能和终端设备的内部结构件产生干涉。很多新手做这类结构时容易忽略镍带走线的空间预留,实际上每一串的汇流镍带厚度一般在0.15-0.2mm之间,宽度根据放电电流大小调整,镍带折弯的位置要预留足够的弯曲半径,不能出现直角死折,不然会影响镍带的过流能力,长期大电流放电时容易在折角位置出现过热。
另外,整组电池的采样线走线槽也要在结构设计时同步考虑,每一串的电压采样线要顺着电芯支架的侧边排布,用卡扣固定在支架上,不能和电芯的正极盖帽直接摩擦,避免长期震动后采样线绝缘皮破损造成采样不准甚至短路的问题。从实际使用场景的适配性来说,这种13S9P的电池组结构,不需要额外定制特殊尺寸的电芯,全部采用行业通用的18650标准电芯,供应链成熟度高,后期维护更换电芯的成本也更低,不管是小批量的设备试制还是批量量产,都有比较强的适配性。设计的时候还要考虑整组的散热通道,电芯之间的间隙除了预留膨胀量,也能形成自然对流的散热通道,在持续大电流放电的时候,电芯产生的热量可以顺着间隙散出,不会出现局部热量堆积导致整组温度过高的问题。如果是应用在震动比较大的场景,比如电动两轮车、户外移动作业设备,还要在电芯支架和外壳之间增加缓冲泡棉,吸收行驶或者移动过程中的震动冲击,避免电芯受震动后出现焊点脱落、电芯移位的问题。汇流镍带和电芯极柱的焊接位置要对应每个电芯的中心位置,焊接点的数量根据过流要求设置,不能偏斜到电芯的密封胶圈位置,不然焊接时的高温会损伤胶圈,造成电芯漏液的隐患。整组结构装配完成后,外围还要包裹一层青稞纸绝缘片,再套上热缩膜或者装入金属外壳,绝缘片的厚度一般选0.2mm的,要完全覆盖所有电芯的金属外壳部分,避免和外围的金属结构件接触造成短路。做三维建模的时候,每一颗电芯的模型都要按照实际尺寸绘制,不能简化成圆柱体就草草了事,要把正极盖帽的凸起高度、负极的凹陷尺寸都还原出来,这样在做装配干涉检查的时候,才能准确判断镍带、采样线和电芯极柱之间的间隙是否合理,不会出现实际装配时零件装不上的问题。另外,保护板的安装位置一般会设置在整组电池的端部,要预留出保护板上MOS管、采样接口的空间,保护板和电芯端部之间要加一层绝缘环氧板,避免保护板的焊盘和电芯极柱直接接触,环氧板的厚度不小于1mm,固定方式可以采用螺丝固定或者耐高温双面胶粘接,要保证在设备长期使用过程中保护板不会出现移位。
