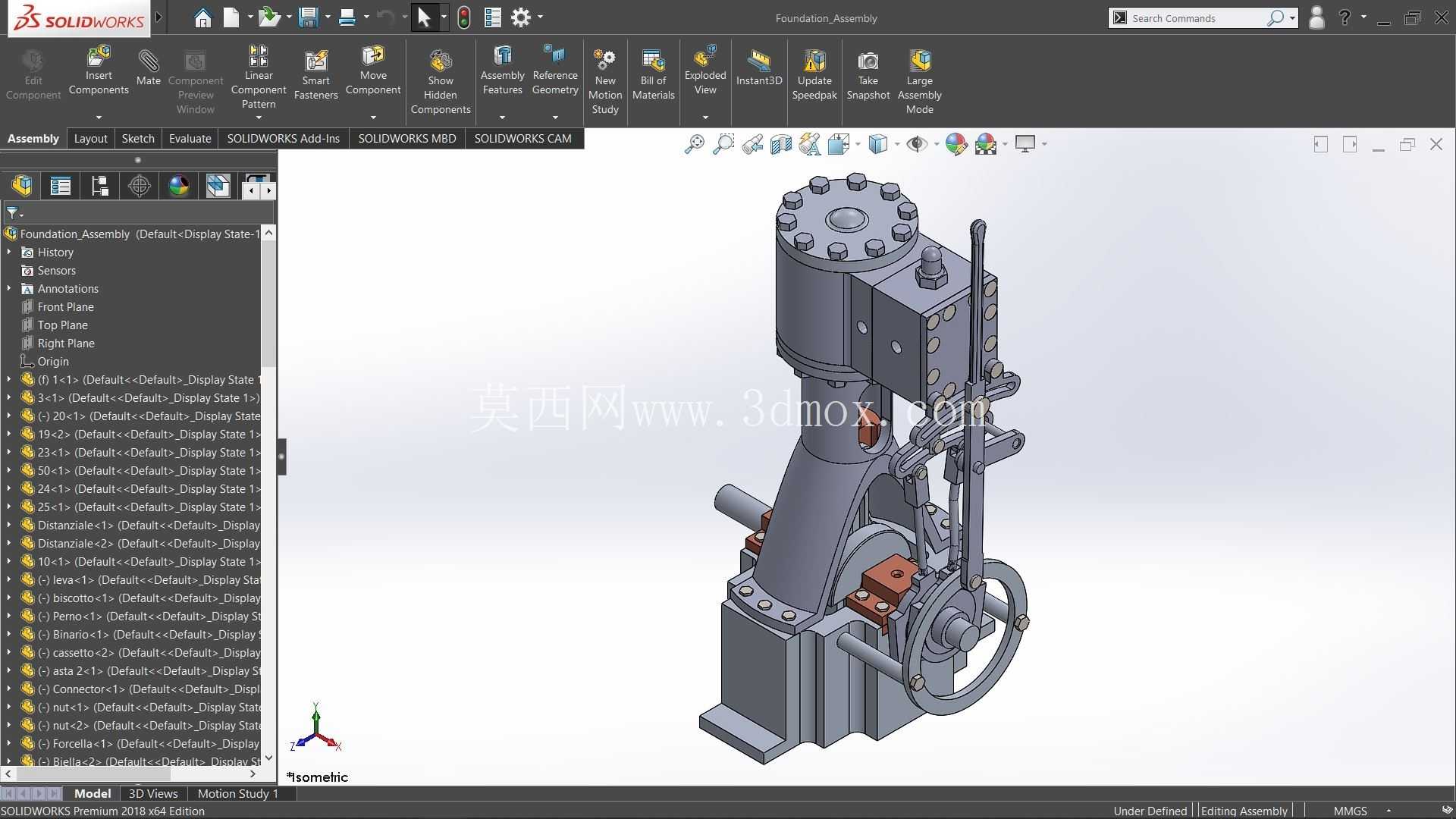

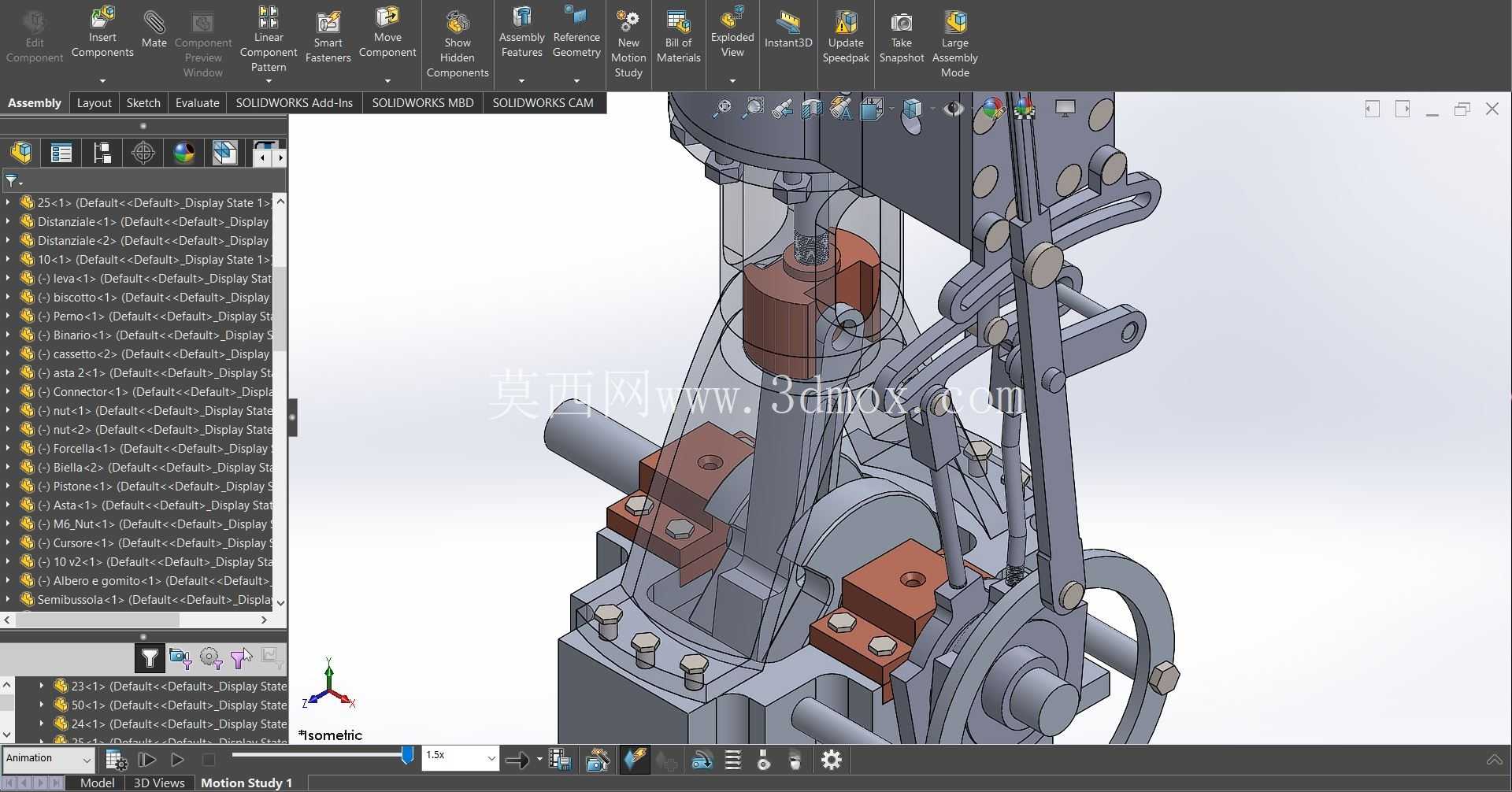

立式单缸蒸汽动力驱动装置结构设计

　　这套立式单缸蒸汽动力结构，核心应用场景集中在小型工业动力演示、复古动力装置复刻、教学实训教具开发以及小型特种作业设备的动力源适配领域，区别于大型电站用多级蒸汽轮机，这类单缸立式结构更偏向小功率、低转速的动力输出需求，能够适配对扭矩输出平稳性有一定要求、但安装空间受限的作业场景。从实际用途来看，该装置通过蒸汽压力能向机械能的转换，可直接为配套的小型作业机构提供旋转动力输出，无需额外配置减速机构即可实现低转速大扭矩的动力传递，在早期工业场景中这类结构常被用于小型车间的机床驱动、水泵动力配套，当下则更多用于动力原理教学、工业展品复原以及小型特种动力装置的改装验证。

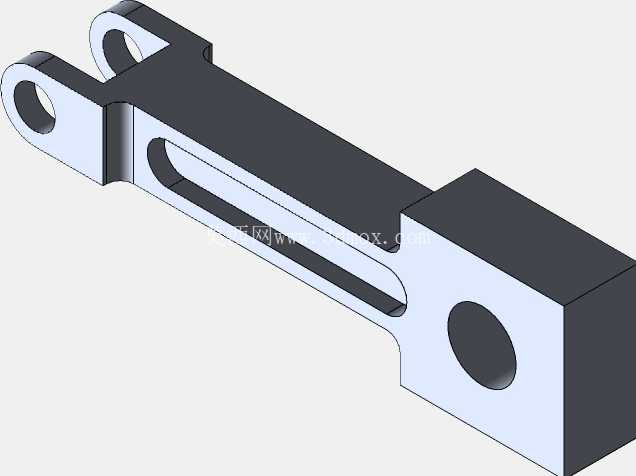

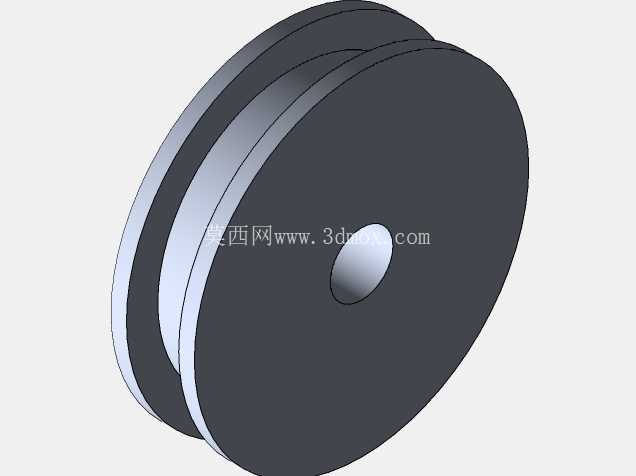

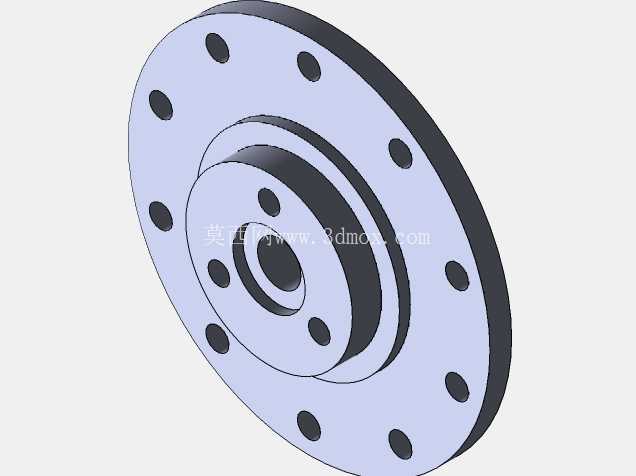

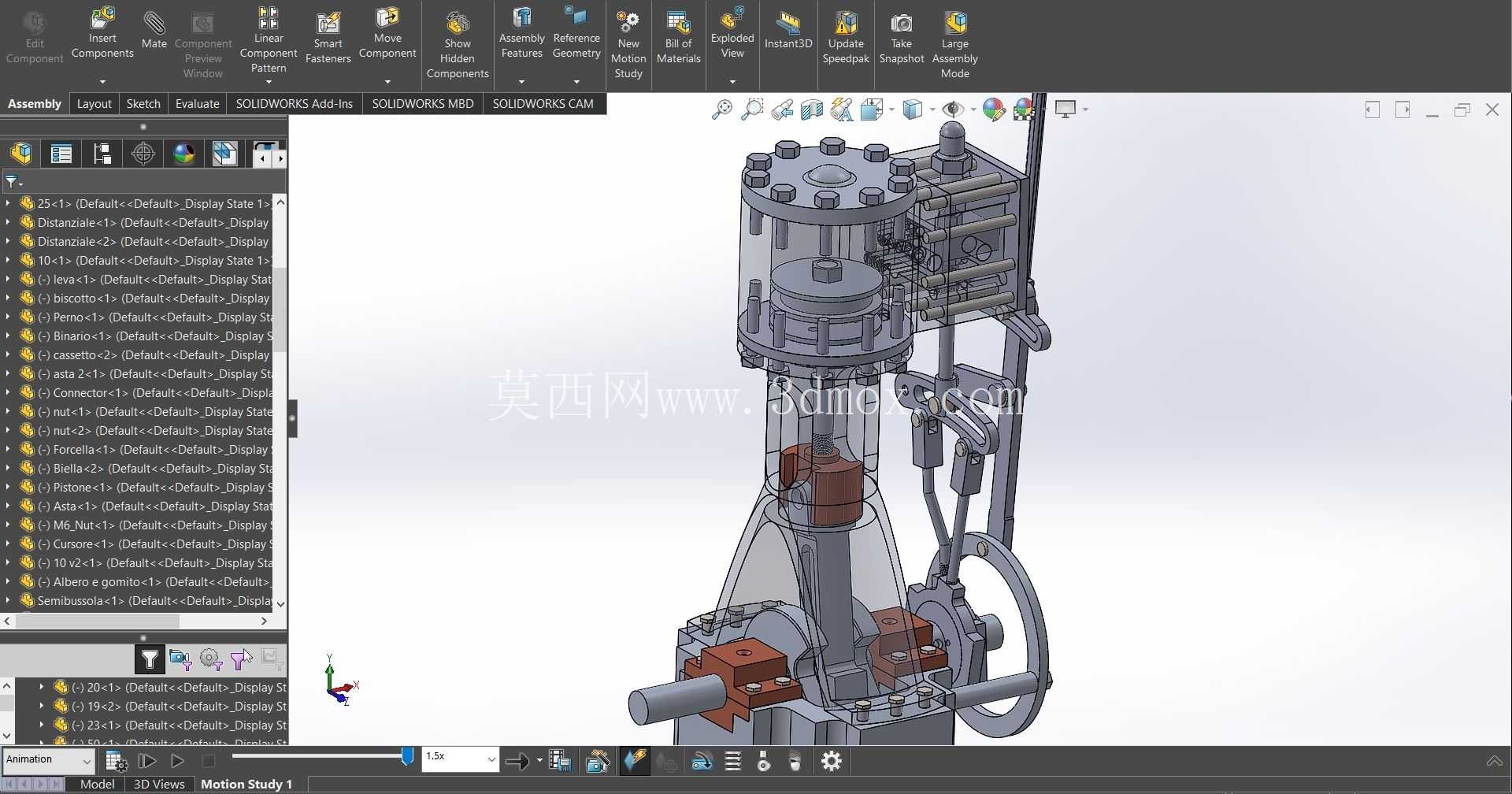

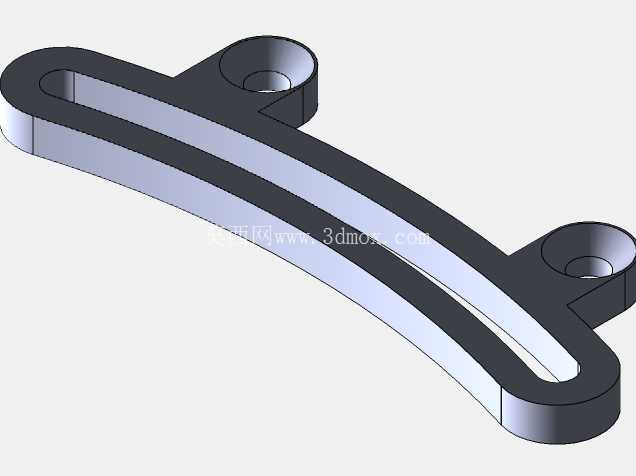

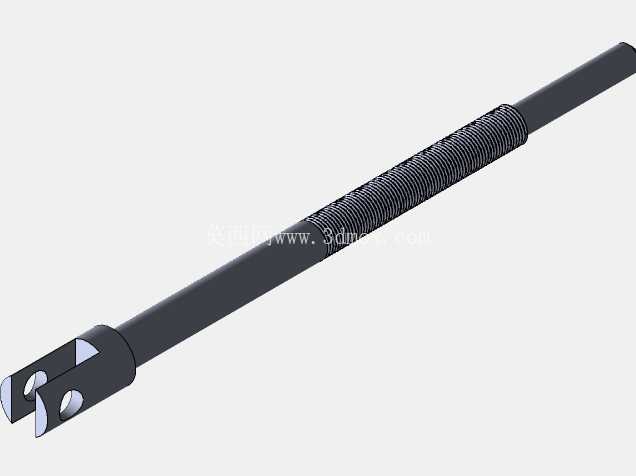

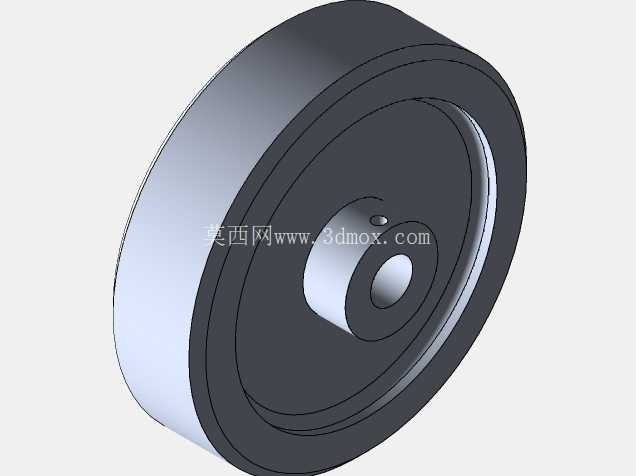

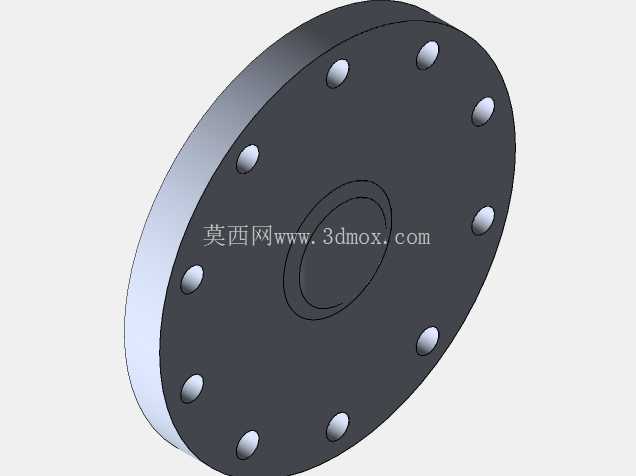

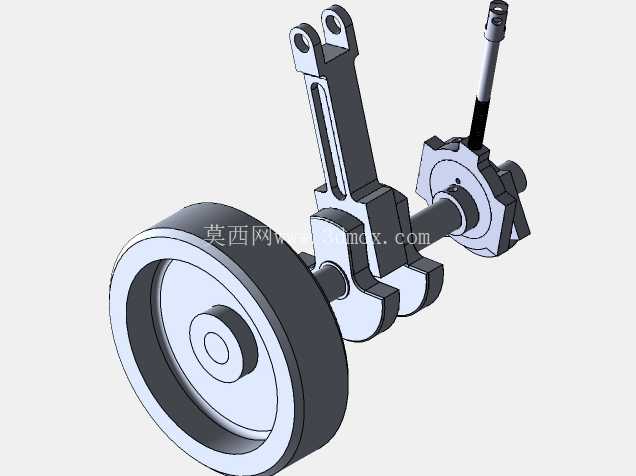

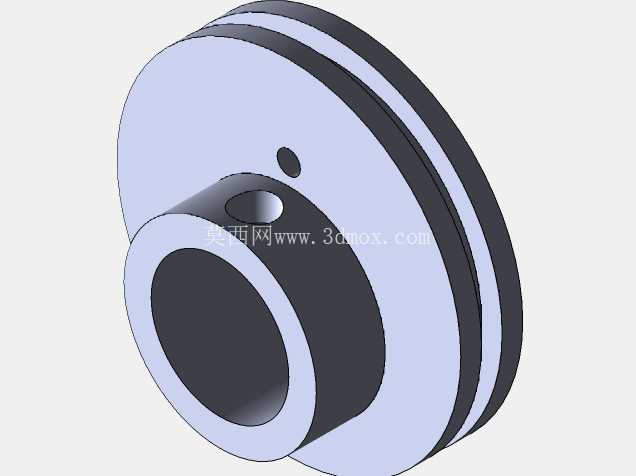

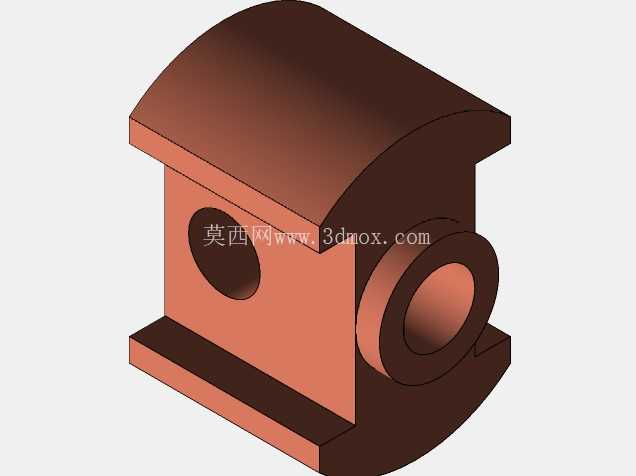

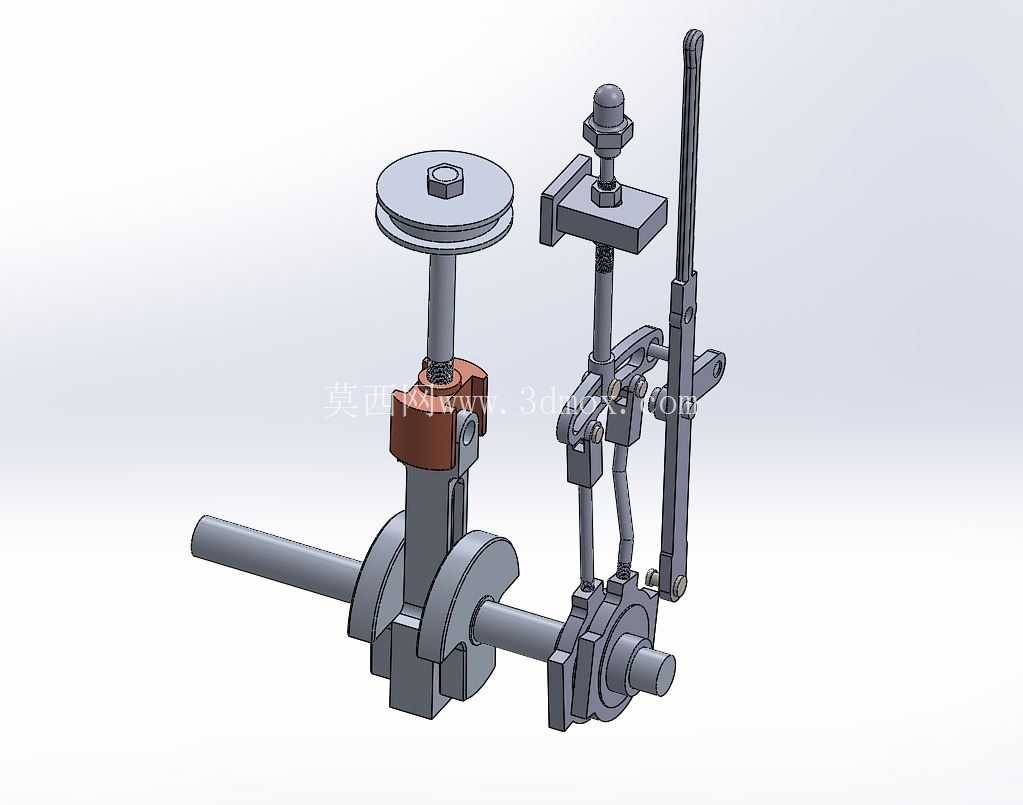

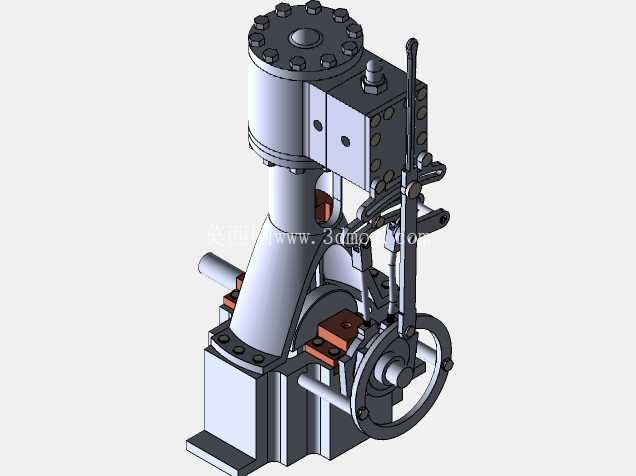

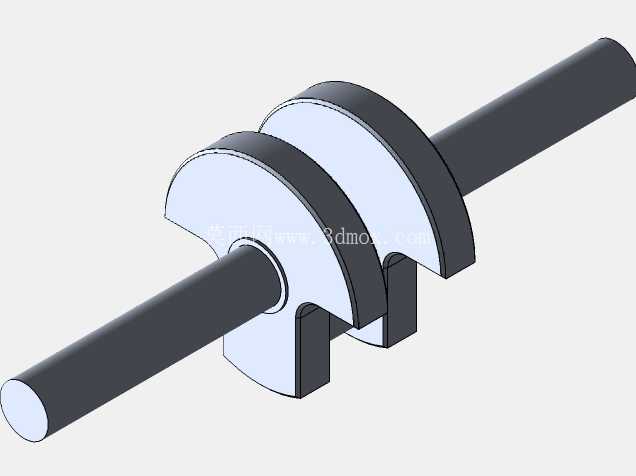

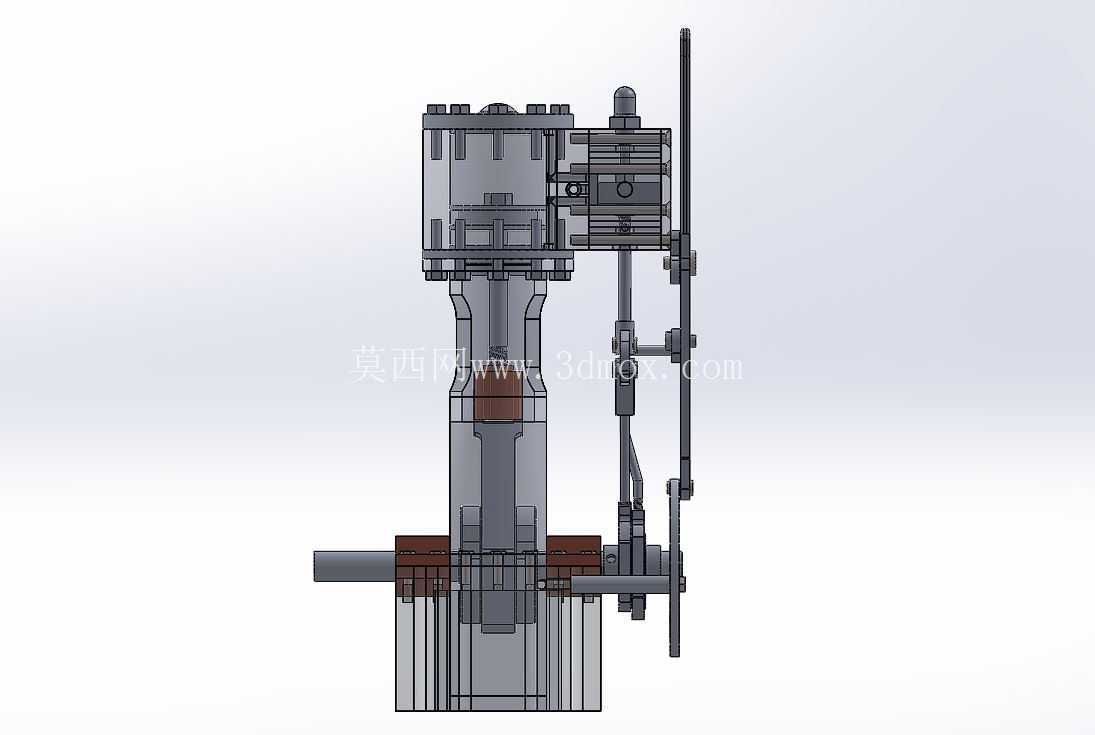

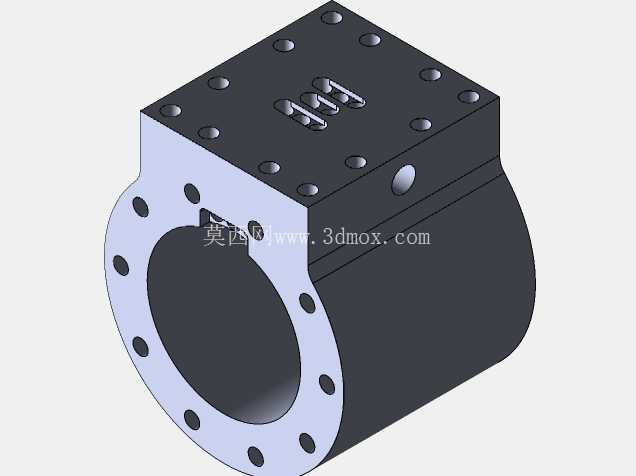

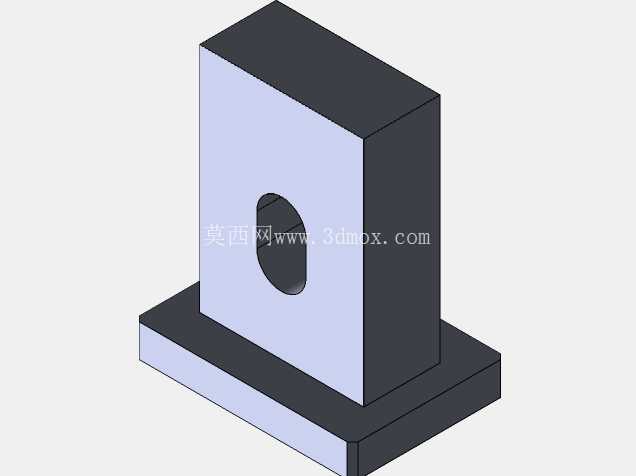

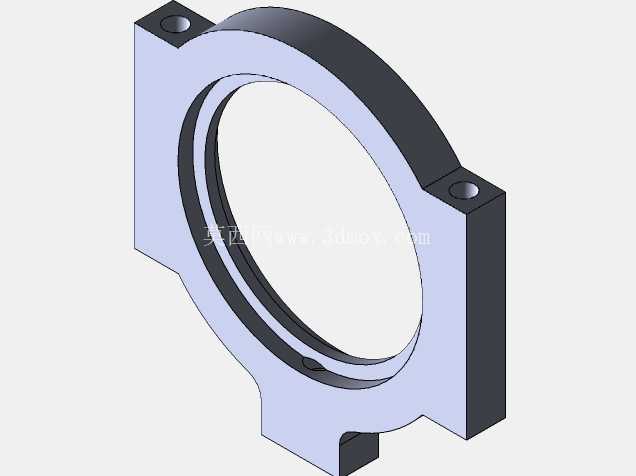

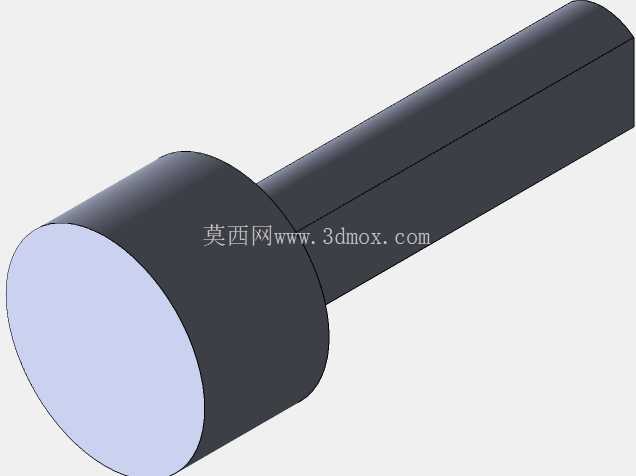

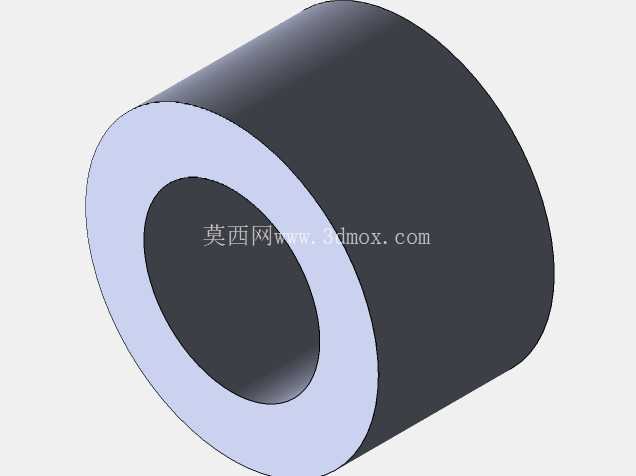

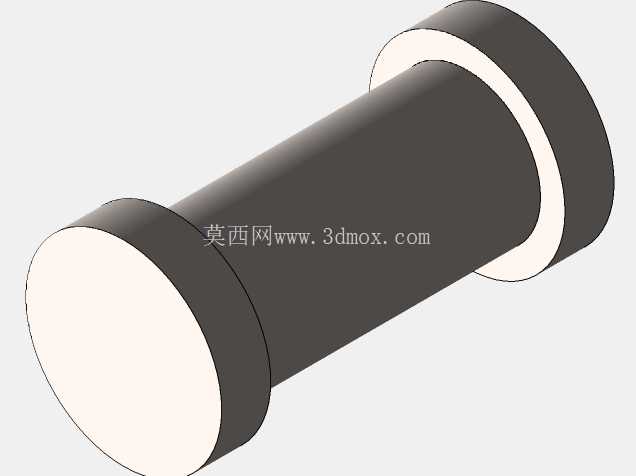

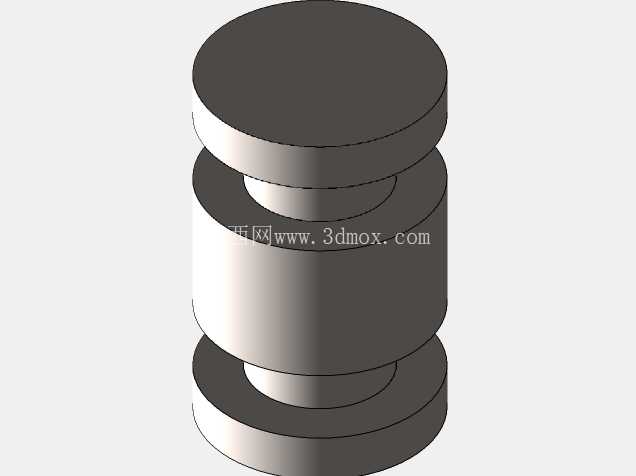

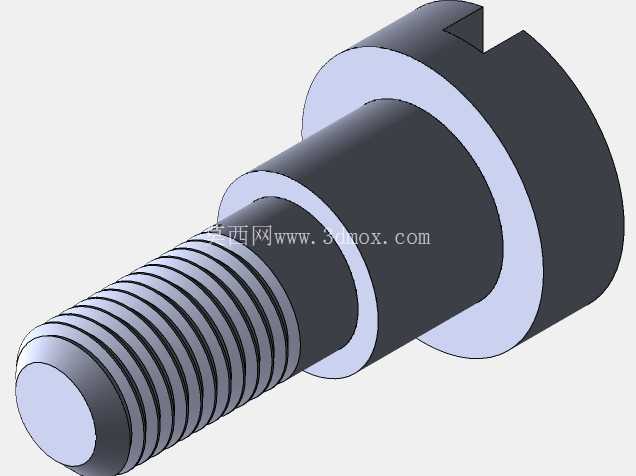

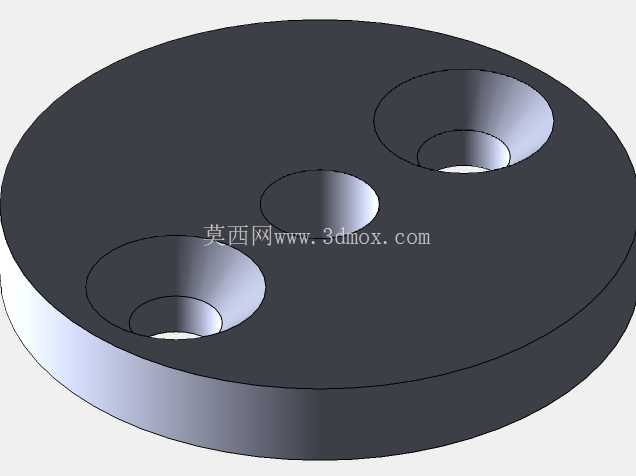

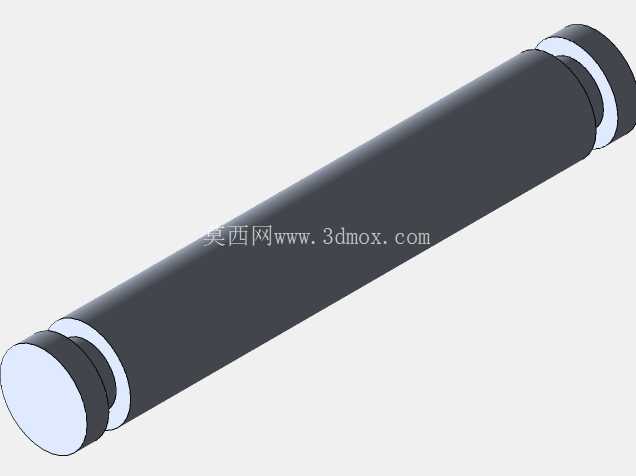

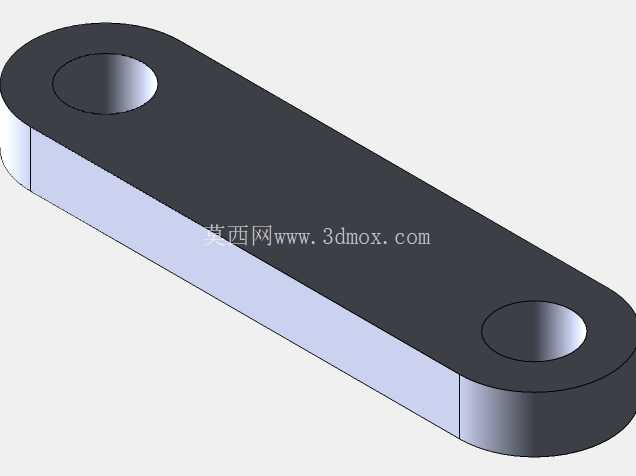

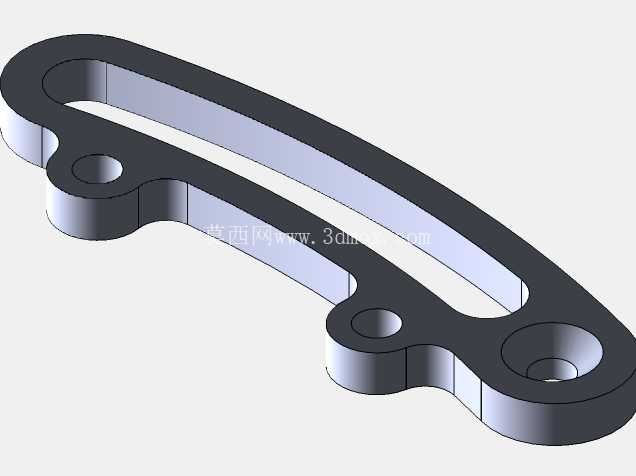

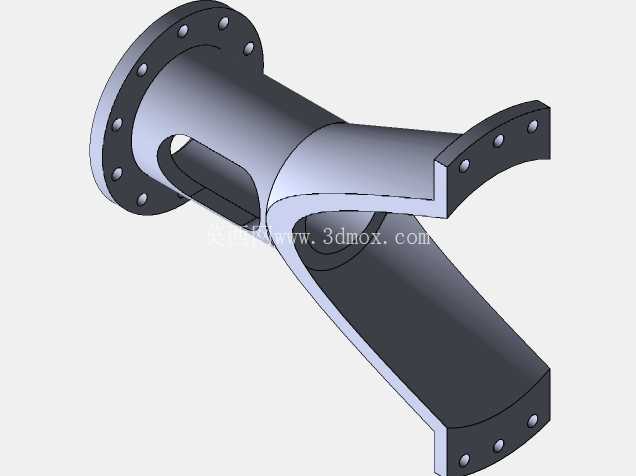

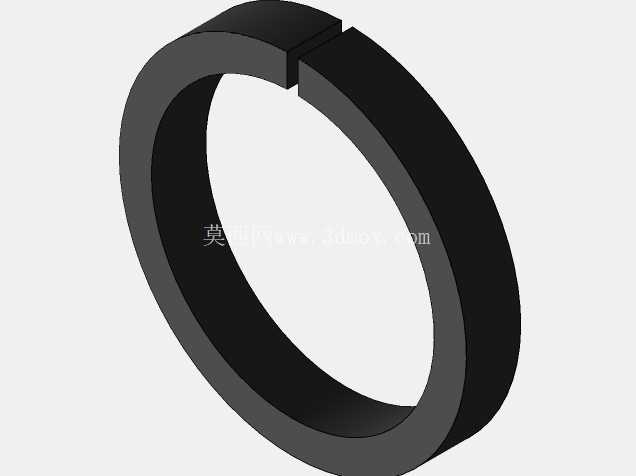

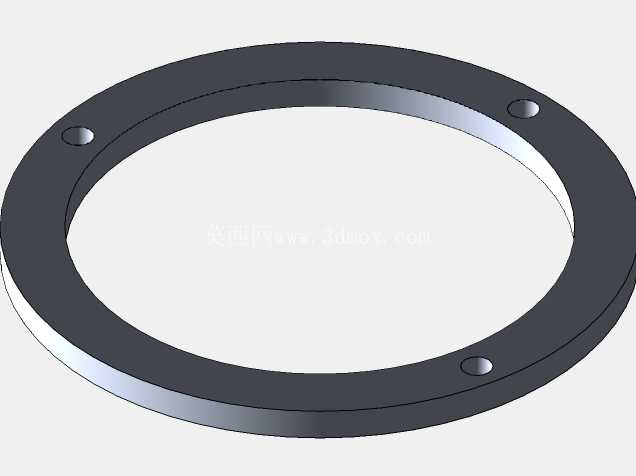

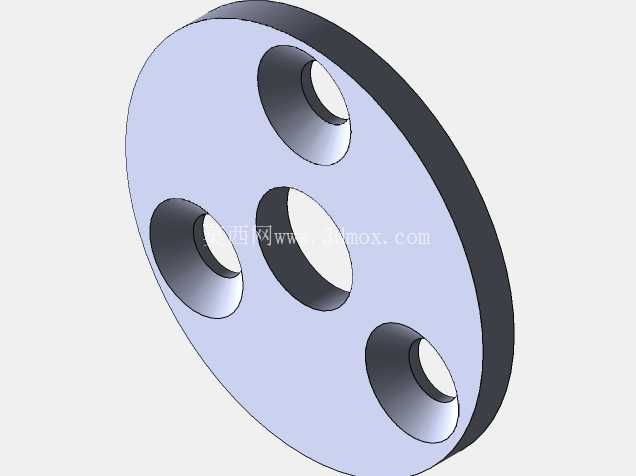

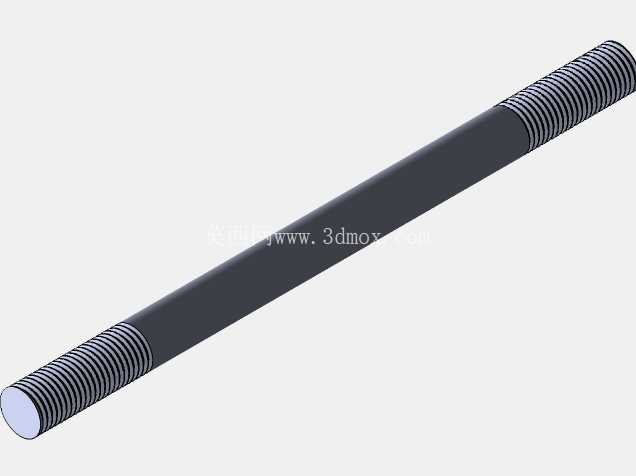

　　从功能特性层面拆解，该结构采用立式单缸直列布局，气缸垂直布置于机身基座上方，有效压缩了整机的横向安装空间，活塞在气缸内做垂直方向的往复运动，通过十字头结构连接侧置的连杆组件，将直线往复动力传递至曲轴端，曲轴末端集成的手动盘车飞轮，既可以在启动阶段通过手动盘车完成初始相位调整，也能在运行过程中储存转动惯量，抵消活塞往复运动产生的扭矩波动，保证输出轴的转动平稳性。机身侧面集成的配气阀组与联动摇杆结构，能够跟随曲轴的转动相位自动完成进排气口的开闭切换，无需额外的电控系统即可实现配气正时的自动匹配，整套配气机构的传动连杆直接与曲轴端的偏心轮连接，传动路径短，机械损耗低，长期运行的结构可靠性更强。气缸顶部采用法兰式端盖密封，通过周向均布的紧固件完成压合密封，可根据实际蒸汽压力参数调整密封件的预紧力，适配不同压力等级的蒸汽输入需求；气缸下部的排污口结构可在停机维护时快速排出缸内冷凝积水，避免液击现象对活塞、缸体内壁造成冲击损伤。

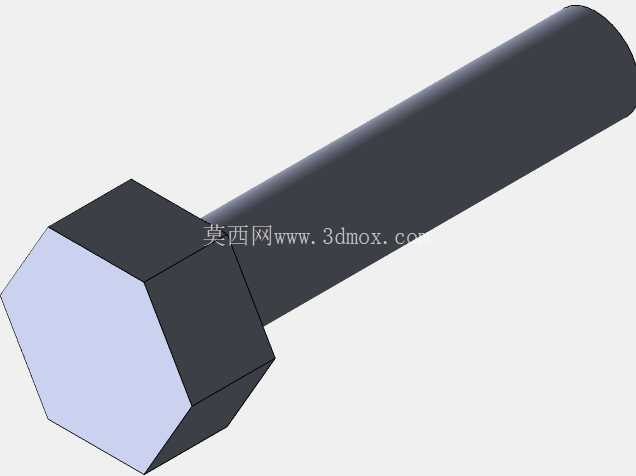

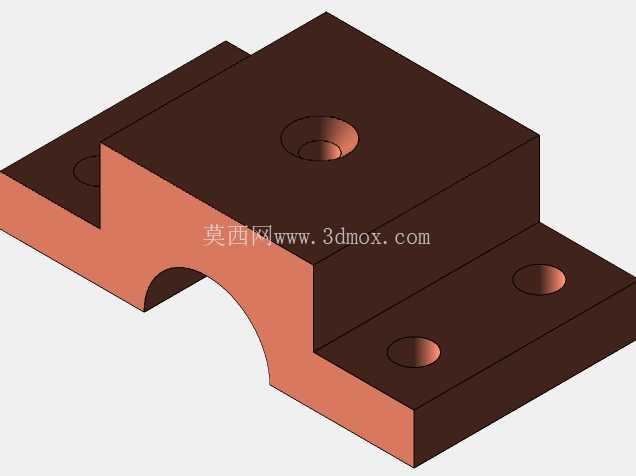

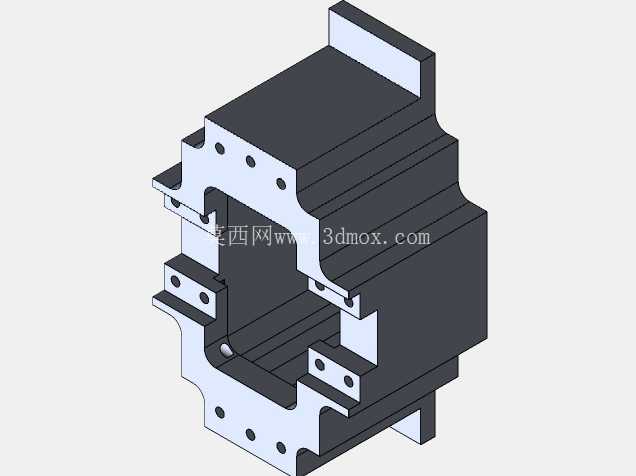

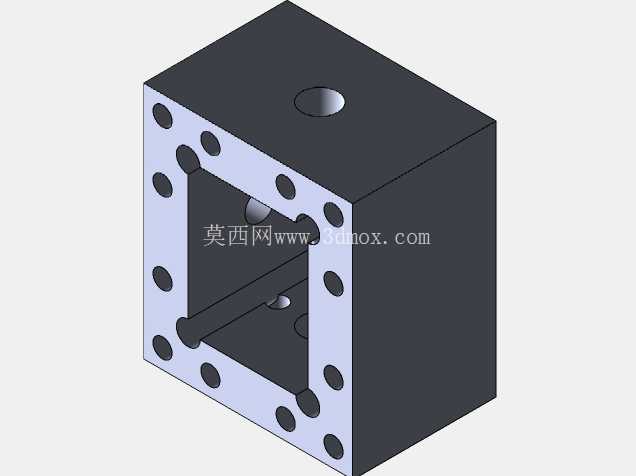

　　从设计思路来看，整套结构优先考虑了加工装配的工艺性与后期维护的便捷性，机身主体采用分体式装配结构，基座、气缸体、配气阀组、曲轴支撑座均为独立加工单元，通过螺栓紧固件完成拼接装配，无需复杂的一体铸造成型即可完成整机组装，小批量加工场景下可有效降低制造成本。各运动副的润滑点位均预留了注油通道，日常维护时无需拆解整机即可完成关键摩擦副的润滑保养，适配长期连续运行的使用需求。结构设计阶段充分考虑了运动部件的干涉边界，活塞运行到上止点、下止点位置时，连杆与曲轴曲柄的运动包络均与机身内壁预留了足够的安全间隙，配气摇杆的摆动范围也与机身外侧的安装平面保持了足够的安全距离，避免运行过程中出现部件碰撞干涉。

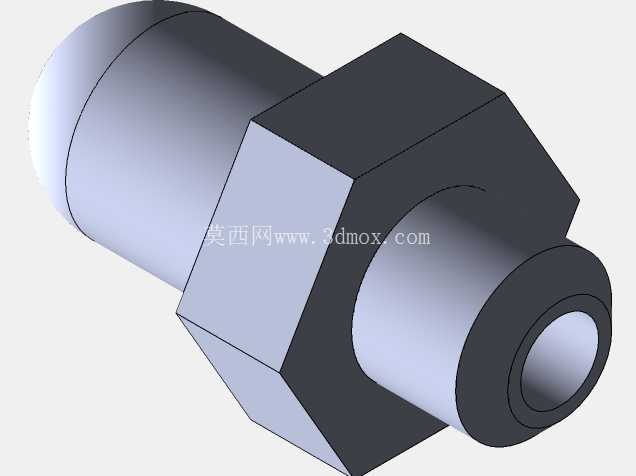

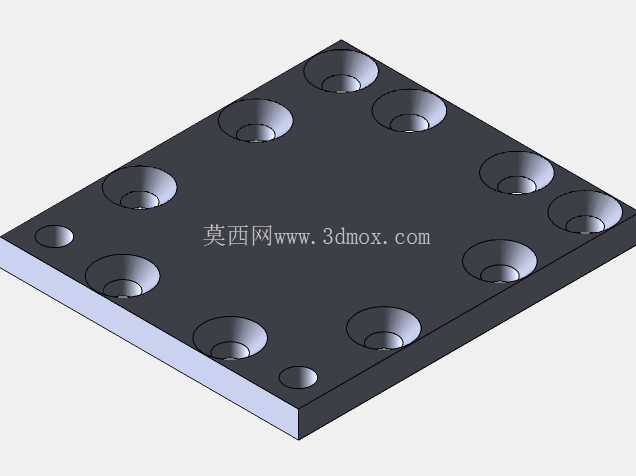

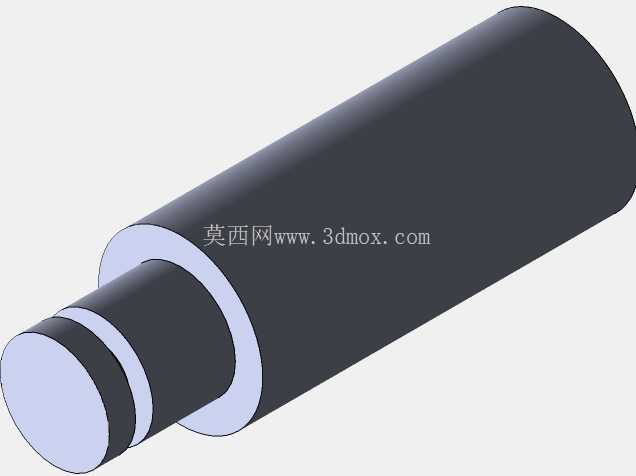

　　关于外形尺寸与安装边界，该结构的基座采用矩形安装平面，底部预留了四个对称布置的安装固定孔位，可直接通过螺栓固定在水平安装基座上，安装时需保证基座平面的平面度公差在合理范围内，避免因安装面不平导致曲轴支撑座出现同轴度偏差，加剧轴承磨损。整机横向最大外廓尺寸由侧面伸出的飞轮直径决定，纵向尺寸由气缸顶部到基座底部的垂直高度决定，安装时需在飞轮外侧预留不小于飞轮半径的操作空间，方便手动盘车操作与后期的飞轮维护拆卸；气缸侧面的蒸汽输入接口位置预留了标准管螺纹连接端，外接蒸汽管路时需在接口位置预留足够的管路安装操作空间，避免管路弯折角度过大导致蒸汽输送阻力升高。曲轴输出端采用轴伸式结构，可通过联轴器直接连接被驱动设备，连接时需保证输出轴与被驱动轴的同轴度公差符合传动要求，避免运行过程中出现额外的径向载荷，影响曲轴轴承的使用寿命。整套结构的重量集中在下部基座位置，重心落在基座安装平面的几何中心范围内，运行过程中不会因活塞往复运动产生过大的倾覆力矩，无需额外设计配重固定结构即可保证运行稳定性。
