双出线孔快插式电线连接器结构设计

　　这款双出线结构的电线连接器，是低压电气布线场景里常用的快接类连接件，日常在小型电源适配器内部接线、家电控制板线束对接、低压照明回路分线、工控柜内弱电信号转接场景中都能见到这类结构的身影，相比传统的绞接后缠绝缘胶带、焊锡后套热缩管的接线方式，这类塑壳快接连接器不需要额外工具就能完成线束对接，后期维护拆改也不需要破坏线芯，能大幅降低现场布线的工时消耗。

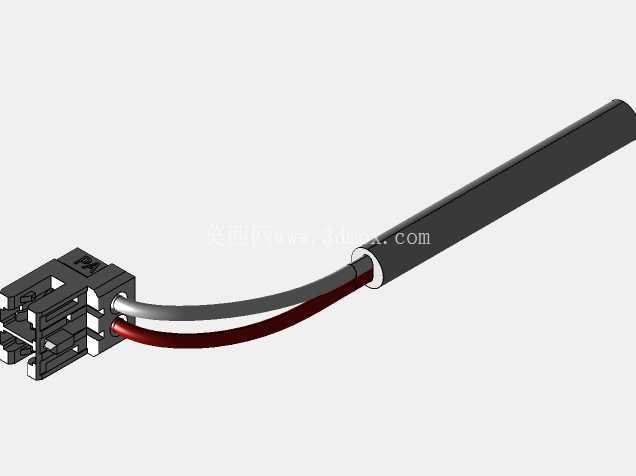

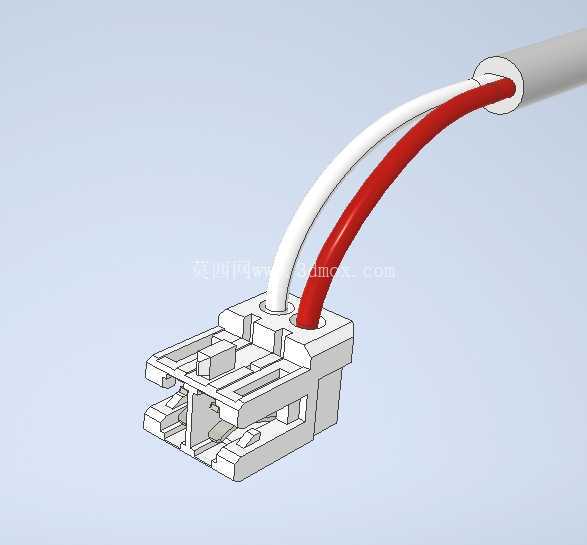

　　从实际使用的功能逻辑来看，这款连接器的核心作用是实现两根带绝缘外皮导线的可靠导通与物理固定，出线端采用双孔并行的出线结构，适配红、白两根不同线径或不同功能定义的导线，比如直流回路里的正负极线、信号回路里的信号线与屏蔽线，出线孔与护套线缆的配合处做了圆弧过渡的倒角，既可以避免穿线时尖锐边缘割破导线绝缘层，也能在导线受外力拉扯时分散应力，减少线芯与端子连接位置的拉力集中，防止长期震动场景下出现线芯拉脱的问题。

　　结构设计层面，整个连接器的壳体采用一体式注塑成型的工程塑料材质，壳体内部预留了端子安装的卡槽位，不需要额外的固定螺丝就能把金属导电端子牢牢卡在壳体内部，装配时只需要把压接好导线的端子顺着壳体内部的导向槽推入，听到卡扣卡入的声响就能完成端子的固定，不会出现端子退针导致的接触不良问题。壳体外侧设计了多组加强筋结构，既可以提升整个塑壳的结构强度，避免插拔过程中壳体开裂，也能作为插拔操作时的受力防滑位，方便操作人员施力完成对接动作。对接端采用了对称的卡扣锁紧结构，和适配的公端/母端连接器对接时，卡扣会自动卡入对接件的卡槽内，防止设备运行过程中受震动导致连接器松脱，需要拆开时只需要按压外侧的解锁卡扣就能顺利分离，不需要借助螺丝刀等工具撬动，避免撬坏塑壳结构。

　　从安装边界的尺寸逻辑来看，这款连接器的整体外形做了扁平化设计，宽度方向的尺寸控制在常规接线端子的占用空间范围内，适合在空间紧凑的电气盒内部并排布置多个同类型连接器，不会出现相邻连接器干涉的问题。出线孔的内径适配常规的0.5-1.5平方毫米的多股铜芯导线，适配的护套外径范围在3-5mm之间，能覆盖大部分低压弱电、小功率强电回路的导线规格。对接端的插拔行程控制在合理范围内，既保证对接后金属端子的接触面积足够，降低接触电阻避免长期工作发热，也不会因为行程过长导致装配时需要施加过大的按压力，提升批量装配时的操作效率。

　　在实际工程选型时，这类连接器需要重点关注壳体的耐温等级，常规场景下选用耐温85℃的PP材质即可满足使用需求，如果是靠近发热元件比如电源变压器、功率电阻附近的布线场景，则需要选用耐温125℃以上的PA材质壳体，避免长期高温环境下塑壳老化变脆导致固定失效。金属接触端子一般采用锡磷青铜材质，表面做镀锡处理，既能保证良好的导电性能，也能提升抗氧化能力，延长连接器的使用寿命，端子的压接部位需要设计防滑倒刺，压接后能咬入导线的铜芯内部，避免导线受拉时从端子内脱出。另外壳体内部在两个出线孔之间设置了隔离筋，把两个导线的端子安装位完全隔开，避免两根导线的裸露导体部分意外接触造成短路故障，提升电气安全性能。

　　建模过程中需要重点关注的尺寸公差包括端子卡槽的定位尺寸，公差需要控制在±0.05mm范围内，保证端子装入后不会出现晃动，接触电阻稳定；对接卡扣的厚度尺寸需要做适当的拔模斜度，既保证卡扣的弹性足够，反复插拔不会断裂，也能保证卡接后的保持力满足行业标准要求；出线孔的内径尺寸需要根据适配导线的外径做合理的公差设计，既要保证导线能顺利穿入，也要避免间隙过大导致灰尘、水汽进入壳体内部影响绝缘性能。整个连接器的外形没有尖锐的棱角，所有边角都做了R0.5以上的圆角处理，既可以避免注塑成型时出现应力集中导致的壳体开裂，也能防止装配操作人员被锐边划伤，符合电气配件的安全设计规范。
