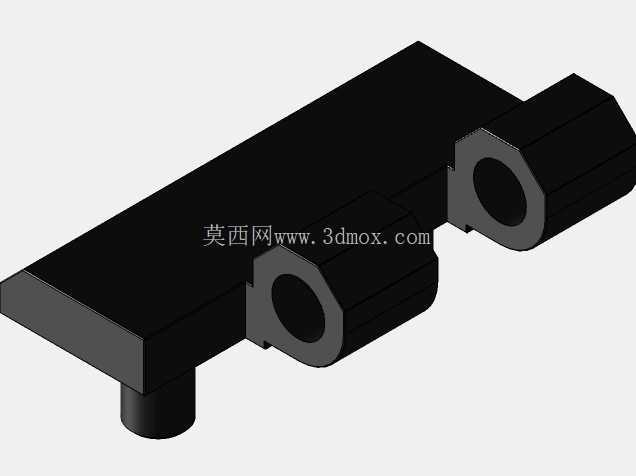

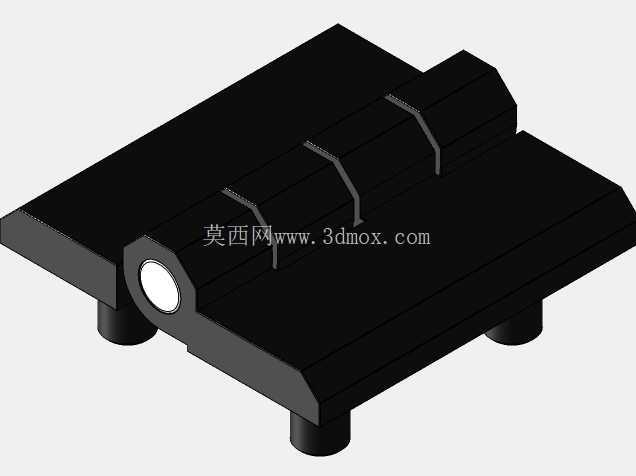

恒珠HL051-1.3型电柜暗装铰链结构

　　在工业配电柜体、工业控制机柜、户外设备防护舱这类需要频繁开合检修门体的设备场景中，铰链作为连接门体与柜体框架的核心受力部件，其结构可靠性直接决定了门体的开合顺畅度、密封贴合度以及长期使用的抗形变能力。这款HL051-1.3型电柜铰链采用暗藏式安装结构设计，安装完成后铰链主体完全嵌入门体与柜体的预加工槽位内，不会在柜体外部形成突出结构，既能够避免设备运输、安装过程中突出部件磕碰造成的结构损坏，也能减少外部粉尘、水汽沿铰链安装缝隙渗入柜体内部的路径，适配IP54及以上防护等级的柜体设计需求。

　　从结构受力层面来看，该铰链采用一体式锌合金基体压铸成型，转轴部位嵌套耐磨衬套，避免金属基体直接摩擦产生的磨屑卡滞问题，单组铰链的额定静态承重可满足厚度2mm以内冷轧钢板门体、单扇门宽不超过600mm的配电柜门使用需求，常规单扇门配置两组该型号铰链即可满足日常开合的受力要求，若门体搭载厚重的观察窗、操作面板等附加部件，可通过增加铰链配置数量的方式分散单点受力，避免长期使用后门体出现下沉错位。

　　设计过程中，该铰链的安装柱位间距、转轴转动中心与安装面的相对位置都经过反复校核，安装柱采用带定位台阶的圆柱结构，装配时可直接卡入柜体与门体的预冲安装孔内，无需额外调整对位，转动间隙控制在0.2mm以内，既保证门体开合过程无旷量晃动，也能避免间隙过小导致的漆面刮蹭问题。从安装边界来看，该铰链要求门体侧边预留的嵌装槽深度不小于12mm，槽位长度匹配铰链主体长度，安装面平面度公差控制在0.1mm/m以内，避免安装后铰链基体受挤压导致转轴卡滞；转轴的开合角度范围为0-120度，开合过程中铰链的转动轨迹完全处于嵌装槽内部，不会与门体边缘的密封胶条、柜体边框的加强筋产生运动干涉，设计人员在进行柜体结构建模时，可直接将该铰链模型导入装配体，通过运动仿真验证门体开合全行程的干涉情况，减少实物试装阶段的修模工作量。

　　不同于外露式明装铰链，这款暗装铰链的外观面与门体侧边齐平，在户外使用场景下，不会因为突出结构积存雨水、灰尘，降低了铰链部位锈蚀卡滞的概率，同时齐平的外观也更适配洁净车间、实验室等对设备外观整洁度有要求的使用场景。在细节设计上，铰链的转动部位预留了微量的润滑脂存储槽，出厂预充低温润滑脂后，可在-20℃到60℃的环境温度范围内保持顺畅开合，不会因为低温环境导致润滑脂凝固、高温环境导致润滑脂流失而出现开合卡滞问题；基体表面采用黑色哑光喷塑处理，涂层厚度控制在60-80μm，与常规电柜的表面涂层颜色、质感保持一致，安装后不会出现明显的色差，同时喷塑层具备良好的耐盐雾性能，可满足沿海高湿高盐雾环境下的柜体使用要求。结构设计人员在选用该款铰链时，需要注意门体与柜体之间的配合间隙需预留2mm以上，保证铰链转动过程中不会出现门体与柜体边框的剐蹭，同时在门体对应铰链的位置需要设计加强筋结构，避免长期开合过程中门体安装孔位出现变形开裂；对于需要加装门锁、接地装置的门体，可根据铰链的安装位置调整门锁的安装点位，保证门体闭合后受力均匀，不会出现局部翘曲导致的密封不严问题。
