10马力西门子工业三相异步电动机结构

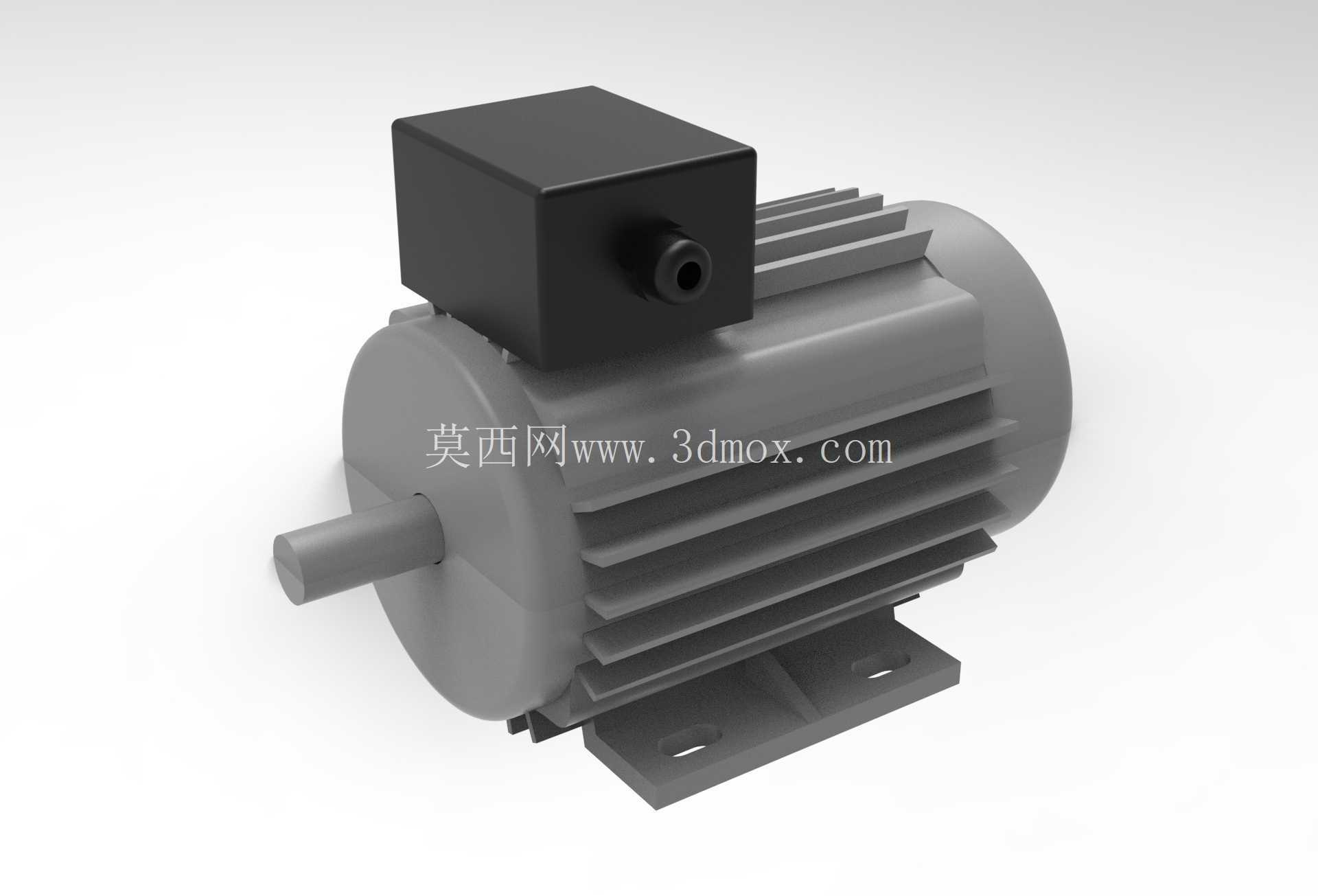

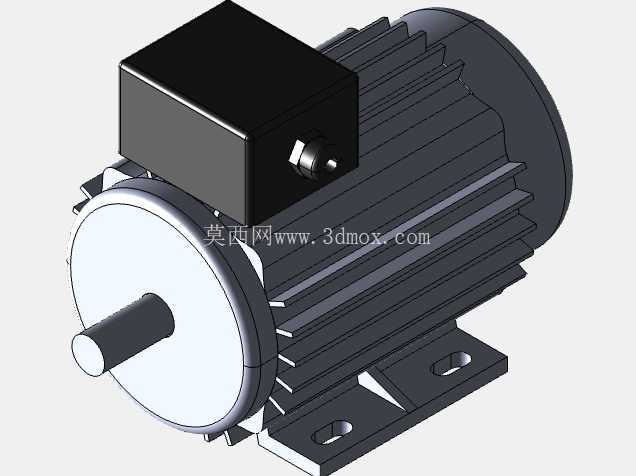

　　这款10马力规格的电动机，是工业传动场景中应用极为广泛的动力输出部件，常见于中小型输送线、机床主轴驱动、风机水泵配套、轻工生产设备的动力源配置场景，在常规工业环境下可稳定输出额定转速下的扭矩，适配多数不需要精准调速的恒转速负载工况。从结构设计来看，模型完整还原了铸铁机座的散热筋布局，机座外圆周均匀分布的轴向散热筋，是在兼顾壳体铸造工艺可行性的前提下，最大化增加壳体与空气的接触面积，配合尾部自带的风叶结构，可在电机运行过程中形成持续的轴向气流，带走定子绕组产生的热量，避免长期满负载运行时出现绕组温升超标的问题。

　　输出轴采用标准圆柱形轴伸设计，轴端预留了键槽安装位，可通过平键连接联轴器、皮带轮或者齿轮等传动部件，轴伸的长度与直径匹配10马力功率段的标准安装尺寸，能直接适配市面上多数同功率段电机的配套安装位，不需要额外做安装位的改造调整。顶部的接线盒采用独立的方形腔体结构，与机座主体通过螺栓紧固连接，接线盒内部预留了三相绕组的接线端子安装空间，腔体的密封结构可阻挡日常生产环境中的粉尘、飞溅水渍进入接线腔，避免出现接线端子短路的隐患，接线盒的出线方向预留了标准的电缆密封接头安装位，方便现场布线时做电缆的固定与密封处理。

　　底部的安装脚采用整体式铸铁脚座，脚座上开有两个长圆形的安装螺栓孔，长圆孔的设计可抵消安装底座加工时的位置误差，降低现场安装时的对位难度，脚座的安装平面经过铣削加工，可保证电机安装后与安装底座的贴合度，避免运行过程中因为贴合面不平整产生额外的振动。从安装边界来看，模型的整体尺寸匹配10马力电机的标准机座号，轴向总长度、机座中心高、安装脚的孔距都符合行业通用的安装尺寸规范，结构设计人员在做设备整体布局时，可以直接调用该模型核对安装空间，不需要额外测绘实物尺寸，能大幅缩短设备设计阶段的动力部件选型与布局周期。

　　模型的细节还原度覆盖了实际电机的所有外部结构特征，包括机座的倒角、散热筋的拔模斜度、接线盒的安装螺栓凸台、输出轴的轴肩定位结构，都和实物的加工特征保持一致，不会出现建模时忽略工艺细节导致的尺寸偏差问题。在实际设备选型配套时，这类10马力电机通常适配380V三相工业供电，额定转速多为1450转每分左右的四极电机规格，可满足多数中小型工业设备的动力需求，比如配套皮带输送机时，可通过减速箱将输出转速降低到合适的线速度，驱动输送带持续输送物料；配套离心风机时，可直接驱动风轮转动，产生稳定的风压风量用于车间通风或者设备排风；配套小型机床时，可通过皮带轮变速带动主轴转动，提供金属切削所需的切削动力。建模过程中充分考虑了不同装配场景的调用需求，所有结构特征都做了参数化的特征保留，设计人员如果需要调整安装尺寸或者局部结构，可以直接在模型基础上修改对应特征，不需要从零开始建模，能有效提升结构设计的工作效率。
