57mm规格24V直流无刷电机结构模型

　　在小型自动化传动单元的选型与结构适配环节，这类57mm机座规格的直流无刷电机，是桌面级自动化设备、小型输送模组、医疗检测仪器传动端的常用动力部件。不同于有刷直流电机的碳刷接触式换向结构，该款电机采用电子换向方案，运行过程中不存在碳刷磨损带来的粉尘污染与接触损耗，适配需要长时间连续运行、低维护频次的洁净工况场景，比如实验室液体处理工作站的样本输送轴、小型贴标设备的标签牵引辊、3D打印设备的挤出端动力供给，都能见到同规格电机的应用。从结构设计维度看，该电机采用方形法兰安装端面，法兰端面上预留四个对称分布的沉头安装孔，安装时可直接通过螺栓将电机固定在设备安装立板上，无需额外加工转接支架，能有效压缩传动端的轴向安装空间。

　　机座主体采用圆柱型散热壳体，壳体表面加工有细密的周向散热筋，电机运行时绕组产生的热量可通过散热筋快速与周边空气完成热交换，避免长时间运行出现绕组过热退磁的问题。输出轴采用单出轴光轴设计，轴径与机座规格匹配，轴端可通过联轴器连接负载轴，也可直接加装同步轮、齿轮等传动件，适配不同的传动连接需求。电机尾部预留出线位置，供电线与霍尔信号线从尾部引出，布线时可顺着设备机架走线槽排布，不会与前端传动部件产生运动干涉。在安装边界的考量上，该电机57mm的方形法兰尺寸，可直接适配市面上多数标准57规格电机的安装孔位，设备迭代升级时可直接替换同尺寸有刷电机或步进电机，无需重新加工安装板，能大幅缩短设备改型的结构调整周期。电机整体轴向长度控制紧凑，在对安装空间有严格限制的小型设备内部，不会占用过多的腔体空间，给其余传动部件、电控元件预留足够的排布位置。从功能特性来看，该款电机额定工作电压为24V，属于工业场景常用的安全直流供电等级，搭配对应的无刷电机驱动器即可实现转速调节、正反转切换、启停控制，额定转速区间内输出扭矩平稳，低速运行时不会出现步进电机常见的低频振动问题，高速运行时噪音控制表现优于同功率有刷电机。

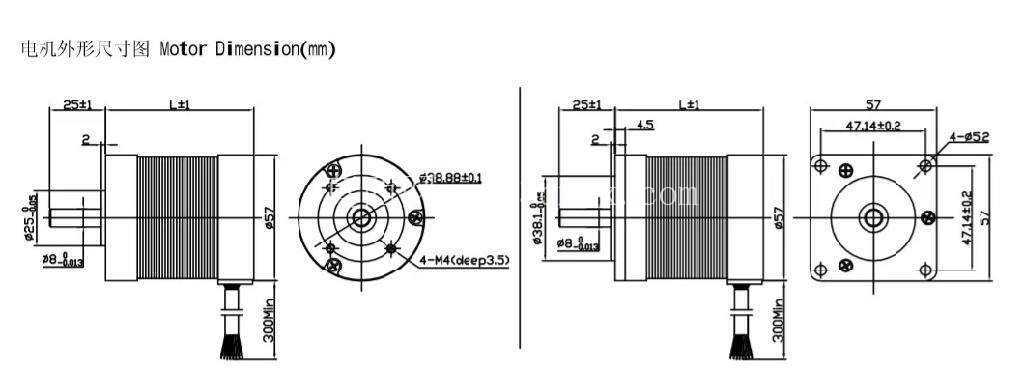

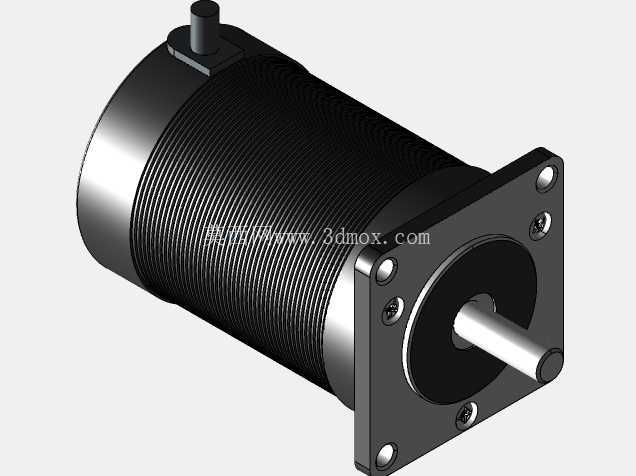

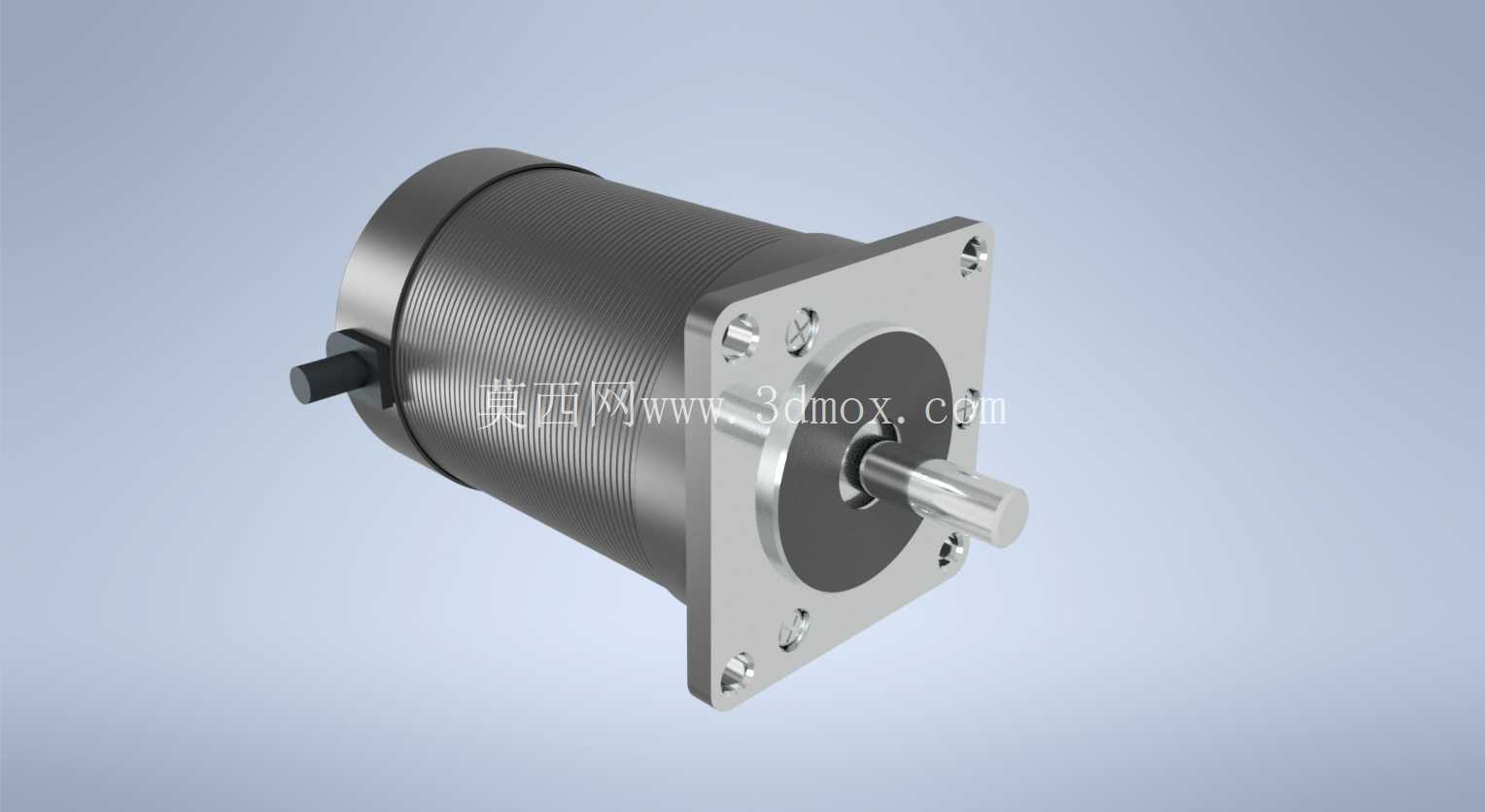

　　在三维建模的细节处理上，该模型完整还原了电机的法兰安装孔位、输出轴长度、机座散热筋结构、尾部出线端的外形轮廓，结构工程师在做设备整体装配时，可直接将该模型导入装配体，完成安装位的干涉检查、传动链路的同轴度校核，不需要再对电机外形进行二次测绘建模，能有效提升结构设计阶段的工作效率。建模过程中对安装配合面的尺寸公差做了对应还原，法兰安装面的平面度、输出轴与安装面的垂直度都按照实际电机的形位公差要求做了参考设定，装配仿真时可真实模拟电机安装后的实际位置状态，避免实际装配时出现安装孔错位、输出轴与负载轴不同心的问题。

　　针对不同的应用场景，该电机还可搭配对应的减速箱组件，进一步降低输出转速提升输出扭矩，适配需要大扭矩低转速的传动场景，比如小型回转工作台的驱动、自动闸门的启闭驱动，都可通过加装行星减速箱来拓展其适用范围。在结构细节上，电机前端盖与机座采用螺栓紧固连接，端盖内置轴承位，输出轴通过轴承支撑在端盖与后端盖上，保证输出轴的径向跳动量控制在合理范围内，带动负载运行时不会出现轴端晃动的问题。机座表面的散热筋深度与间距经过优化，既保证了足够的散热面积，又不会因为散热筋过深导致机座整体强度下降，同时也能避免散热筋缝隙积尘难以清理的问题，适配多粉尘的工业生产场景。
