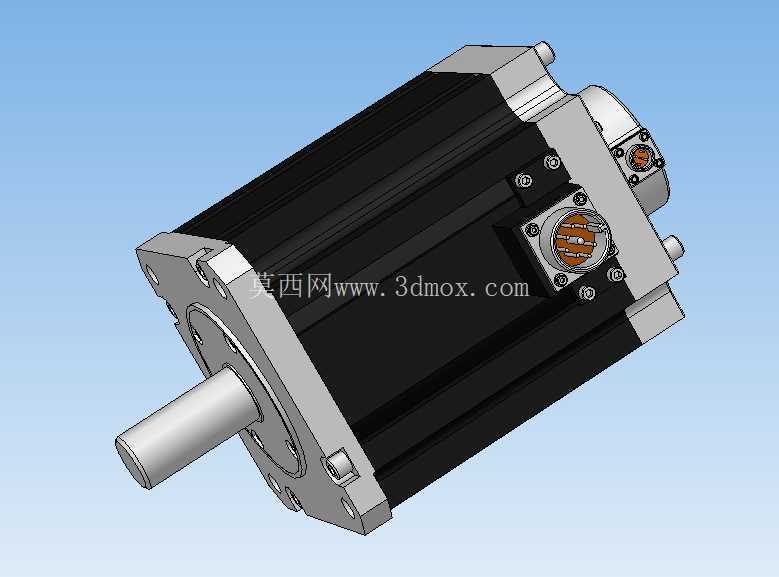

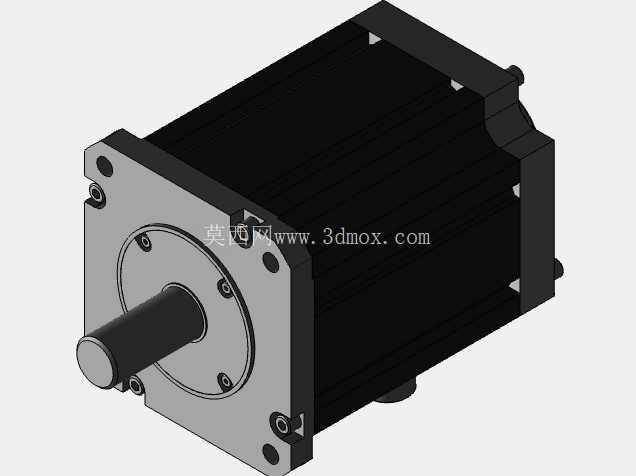

三菱HF-SP702交流伺服电机三维结构

　　在自动化产线的传动选型环节，这款交流伺服电机的三维结构还原度直接决定了后续设备布局的校核效率，很多刚接触设备设计的工程师容易忽略电机本体的安装细节，等到现场装配才发现干涉问题，而精准的三维模型能在设计阶段就把这些隐患排除。从实际应用场景来看，这款中大功率伺服电机常被用在数控机床的进给轴驱动、包装机械的拉膜机构传动、工业机器人的关节动力输出这类对位置精度、转速响应有较高要求的工位，它的输出扭矩特性能够覆盖多数中载连续传动的需求，不需要额外搭配过大减速比的减速机就能满足负载惯量匹配要求。

　　从结构设计思路上看，这款电机采用方形机座的壳体设计，和传统圆形机座伺服相比，方形壳体的四个安装平面更便于在设备壁板、安装支架上做定位贴合，安装孔位分布在机座前端的法兰端面上，采用通孔式设计，螺栓可以从电机侧直接穿入固定到安装面，不需要在安装板背面预留螺母操作空间，这对紧凑布局的设备内部来说能节省不少安装空间。输出轴采用标准圆柱轴带键槽的结构，轴伸长度和直径匹配通用的联轴器、同步带轮安装尺寸，不需要额外做轴径转接就能和市面主流传动件适配，轴根位置的密封结构做了凸起设计，能阻挡设备运行过程中飞溅的切削液、粉尘进入电机内部轴承腔，提升恶劣工况下的使用寿命。

　　电机尾部的接线盒采用侧置式布局，接线端口采用航空插头结构，和传统接线端子排的结构相比，航空插头的连接方式能大幅减少现场接线的工时，同时插头自带的密封锁紧结构能避免接线松动、异物进入的问题，接线盒的位置特意避开了电机尾部的编码器安装区域，后期维护编码器的时候不需要拆卸动力线接线结构，减少维护时的接线故障概率。电机壳体表面做了轴向的散热筋结构，这些散热筋不是装饰性结构，在电机持续额定负载运行时，散热筋能增加壳体和空气的接触面积，配合设备内部的散热风流就能把定子绕组产生的热量及时带走，不需要额外加装独立散热风扇，能减少设备的附属配件数量。

　　从安装边界尺寸来看，这款电机的机座截面尺寸、法兰定位止口直径、轴伸的同轴度公差都严格对应通用伺服的安装尺寸标准，在做设备布局的时候，只要预留出电机本体的长度空间，同时在接线侧预留出航空插头插拔的操作空间，就不会出现安装干涉的问题。需要注意的是电机顶部的两个吊装螺孔位置，在做上层布局的时候不能在这个区域布置线槽、阀岛这类固定部件，要留出吊具安装的空间，方便后期设备维护时的电机吊装拆卸。另外电机侧方的接地端子位置，要预留出接线的操作空间，不能和相邻的结构件贴死，避免接地螺栓无法紧固。

　　很多工程师在建模的时候容易忽略电机本体的圆角、倒角细节，其实这些细节在做干涉检查的时候非常关键，比如机座和端盖连接位置的安装凸台，如果建模时做成直角结构，很容易和安装板上的沉孔边缘、加强筋位置产生误判干涉，而精准还原的圆角结构能让干涉检查的结果更贴合实际装配情况。还有输出轴端的键槽尺寸、轴端的螺纹孔位置，这些细节直接和传动件的安装相关，如果模型尺寸有偏差，后续出工程图的时候就会出现配合尺寸错误，导致加工出来的零件无法装配。

　　在做设备的动态仿真的时候，这款电机的转动惯量参数可以直接从模型的质量属性中提取，不需要额外查样本手册，能提升传动系统惯量匹配计算的效率，尤其是在做伺服增益调整的前期仿真时，准确的转动惯量数据能让仿真结果更接近实际运行状态，减少现场调试的参数调整时间。另外电机本体的质量分布在模型中也有准确体现，在做设备的整体重心校核、安装支架的强度校核时，可以直接调用模型的质量参数，不需要额外估算，提升结构强度校核的准确性。
