带WiFi功能的太阳能充电控制装置

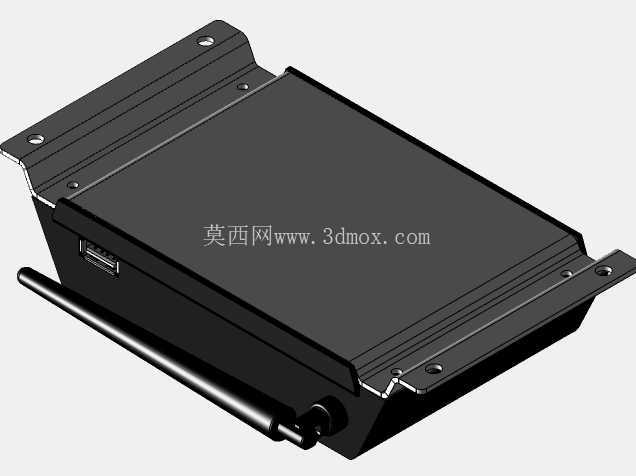

　　这款带内置WiFi基座的太阳能电荷控制装置，主要面向离网型光伏供电场景设计，适配12V、24V常规太阳能充电系统，额定电流覆盖60A工况，可满足中小型离网光伏电站、户用独立供电系统、户外监控光伏供电单元、牧区小型光伏供电组网等场景的充放电管控需求。从结构设计来看，设备采用壁挂式安装结构，两侧预留带安装孔的金属固定耳，安装孔位适配常规M4/M5规格的膨胀螺丝或机柜安装螺栓，安装时可直接固定在墙面、光伏机柜内壁或者设备支架上，固定耳与主体壳体之间做了折弯加强处理，避免长期户外使用出现固定位变形的问题。

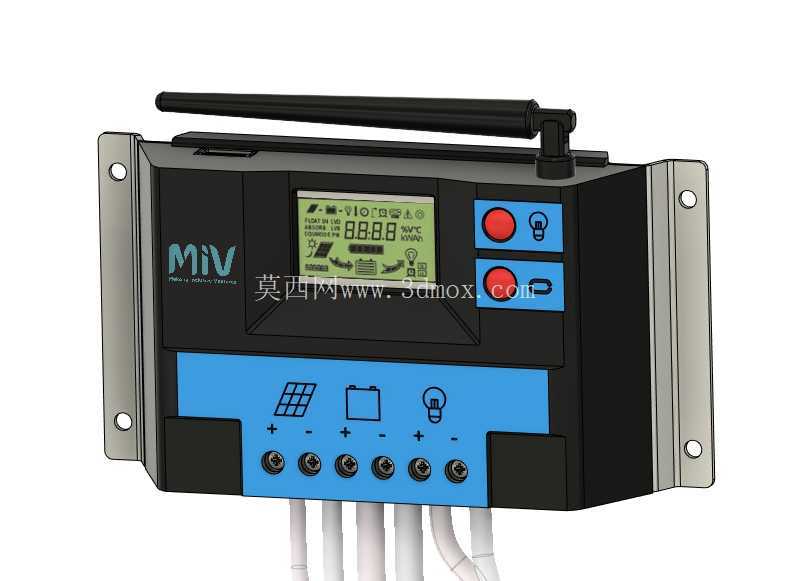

　　设备正面布局遵循运维操作优先级排布，上方设置液晶显示屏区域，可实时显示光伏输入电压、蓄电池当前电压、负载输出电流、充电状态等核心运行参数，屏幕下方设置两个带标识的操作按键，分别对应参数设置、负载手动控制功能，按键旁配有状态指示灯，可直观显示充电、负载、故障三类运行状态。正面下半部分为接线区域，采用蓝底标识区分不同接线端子，从左至右依次排布光伏输入正负极、蓄电池连接正负极、负载输出正负极，每个端子旁都印有清晰的极性标识与对应功能图标，接线时无需反复核对说明书即可快速完成接线操作，端子采用螺丝压接结构，可适配6-16平方毫米的多股铜芯线缆，压接后接触电阻小，大电流工况下温升控制在合理区间。

　　设备顶部外置棒状WiFi天线，天线采用可弯折旋转的铰接结构，安装时可根据现场信号情况调整天线角度，保障无线通讯信号强度，内置的WiFi通讯模块可实现设备运行数据的远程上传，用户可通过配套的终端查看实时运行数据、修改充放电参数、接收故障告警信息，无需到现场即可完成设备运维，大幅降低分布式光伏站点的运维成本。设备壳体采用阻燃ABS材质注塑成型，正面操作区域做了防泼水面罩设计，可适应户外半露天的安装环境，接线区域下方预留线缆出线槽，接线完成后线缆可自然下垂引出，避免线缆弯折角度过大导致的线芯断裂问题。

　　从功能逻辑来看，这款控制器内置多段式充电控制算法，可实现蓄电池的恒流、恒压、浮充三阶段充电管控，同时具备过充保护、过放保护、输出短路保护、反接保护、过温保护等多重保护机制，当光伏输入电压过高、蓄电池电压异常、负载侧短路时，设备会自动切断对应回路并触发故障指示，避免设备及后端负载损坏。在进行三维建模时，需要重点关注接线端子的间距设计，要预留足够的接线操作空间，避免相邻端子接线时出现干涉；固定耳的安装孔位要与行业通用的控制器安装孔距匹配，方便替换现有老旧设备；天线的铰接结构要做转动角度限位，避免天线过度弯折导致内部同轴电缆断裂；屏幕与按键的位置要符合人体工程学，站立操作时视线可自然落在屏幕区域，按键操作无需过度弯腰抬手。设备的整体外形尺寸控制在常规中小型光伏控制器的安装边界内，宽度不超过200mm，高度不超过150mm，深度不超过80mm，可适配市面上多数标准光伏控制器安装位，替换安装时无需重新打孔，降低现场改造的工作量。
