100W功率USB-C诱电触发模块结构设计

　　在桌面电子测试、小型便携设备供电改造、嵌入式开发调试场景里，经常会遇到需要从USB-C PD电源取固定电压给负载供电的需求，常规的PD协议握手需要负载端自带协议芯片，很多自制外设、老旧改装设备并不具备这个能力，这时候诱电模块就成了非常实用的桥接组件，本次设计的100W规格USB-C诱电模块，就是针对这类场景做的结构适配方案。

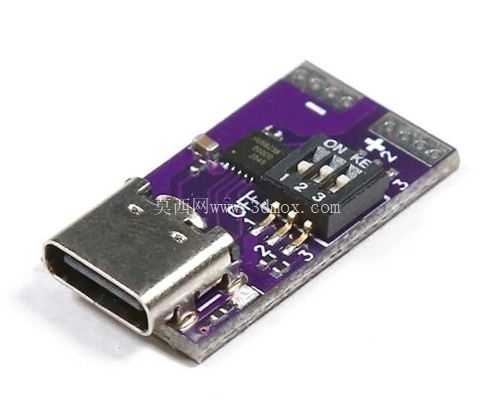

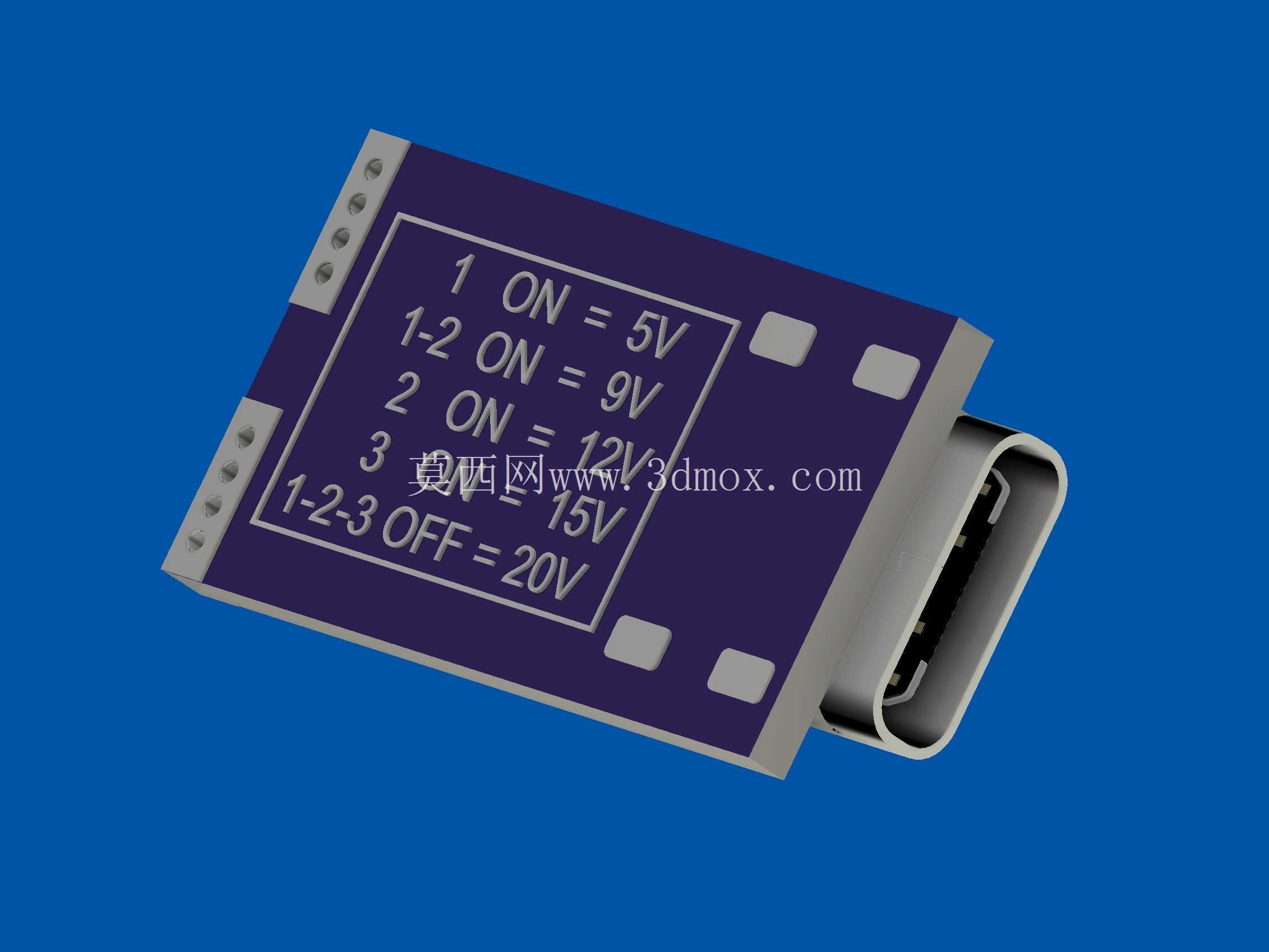

　　从实际使用角度出发，这个模块的核心功能是完成PD协议的电压协商，触发后锁定对应档位的输出电压，不需要额外的主控介入，拨码开关可以切换不同的触发电压档位，覆盖常用的5V、9V、12V、20V等PD标准输出档位，最高支持100W功率传输，能满足绝大多数小型电子设备、开发板、改装外设的供电需求。模块上集成了标准USB-C母座作为输入接口，输出端采用焊盘式接线设计，既可以直接焊接导线引出供电，也可以根据实际安装需求焊接对应的接线端子，适配不同的设备内部接线场景。

　　做这个结构设计的时候，首先考虑的是板上元件的布局干涉问题，很多同类开源设计容易出现的问题就是元件间距预留不足，焊接的时候相邻焊盘容易连锡，或者拨码开关操作的时候被旁边的USB-C座挡住操作空间。这次布局的时候特意把USB-C母座放在板边位置，母座的金属外壳定位凸点预留了0.3mm的避让间隙，避免焊接后外壳顶到PCB板面导致接口歪斜；拨码开关放在PCB中部靠侧边的位置，开关的拨动方向朝向板边，手指操作的时候不会碰到旁边的元件，开关下方的焊盘走线做了加粗处理，大电流通路的走线宽度满足20V5A的载流要求，避免长时间满功率工作的时候走线发热。

　　安装边界方面，整个PCB采用矩形板型，四个角预留了标准的2.5mm安装孔位，孔位距离板边的距离符合通用小型电路板的安装规范，可以直接用铜柱固定在设备外壳内部，也可以配合热缩管做绝缘处理后直接放在设备腔体里。板上元件的最高高度是USB-C母座的顶部高度，整体元件高度控制在7mm以内，对安装空间的竖向尺寸要求很低，哪怕是超薄的小型设备外壳也能容纳。输出端的焊盘做了加长设计，方便焊接不同线径的电源线，焊盘旁边预留了丝印的正负极标识，避免接线的时候接反损坏后端负载。

　　设计过程中也参考了很多成熟开源电子元件的3D模型，把USB-C母座、拨码开关这些标准件的模型精准匹配到PCB布局上，所有元件的占位都按照实际量产元件的尺寸做了校验，不会出现3D模型和实际元件尺寸不符导致的结构干涉问题。比如拨码开关的引脚伸出长度、拨动时的行程空间都做了动态校验，开关拨到不同档位的时候，拨杆不会和旁边的焊盘或者其他元件产生碰撞；USB-C母座的插接口深度也按照标准公头的插入尺寸做了预留，公头插入后不会顶到PCB板面，接口的插拔寿命不会因为结构干涉受影响。

　　很多工程师在自制这类诱电模块的时候，容易忽略孔位对齐、元件侵占其他安装空间的问题，比如安装孔离走线太近，打螺丝的时候容易刮破走线造成短路，或者元件高度超出外壳内部的限位筋，导致外壳盖不上。这次设计的时候特意把安装孔周围3mm范围内的走线全部做了避让，孔位周围的铺铜也做了隔离处理，螺丝固定的时候不会碰到铜皮造成短路；板上所有元件的外轮廓都做了干涉检查，整个板的外围尺寸按照最小化原则设计，在放下所有必要元件、满足载流要求的前提下，尽可能缩小PCB的整体尺寸，方便在不同的小型设备内部安装使用。

　　从实际应用的适配性来看，这个模块既可以用在DIY桌面供电站上，作为固定电压输出的转接模块，也可以集成到老旧的笔记本改装、便携显示器供电、小型电动工具的电池转接场景里，不需要额外设计PD协议电路，直接通过这个模块就能从通用的USB-C PD充电器、充电宝取电，大幅简化改装过程中的电路设计工作量。结构设计上所有的细节都围绕实际安装、焊接、使用的场景做了优化，没有多余的结构设计，所有的尺寸预留都服务于实际装配需求，避免了很多新手设计这类电路板时容易踩的结构坑。
