英飞凌PrimePack系列IGBT功率模块结构

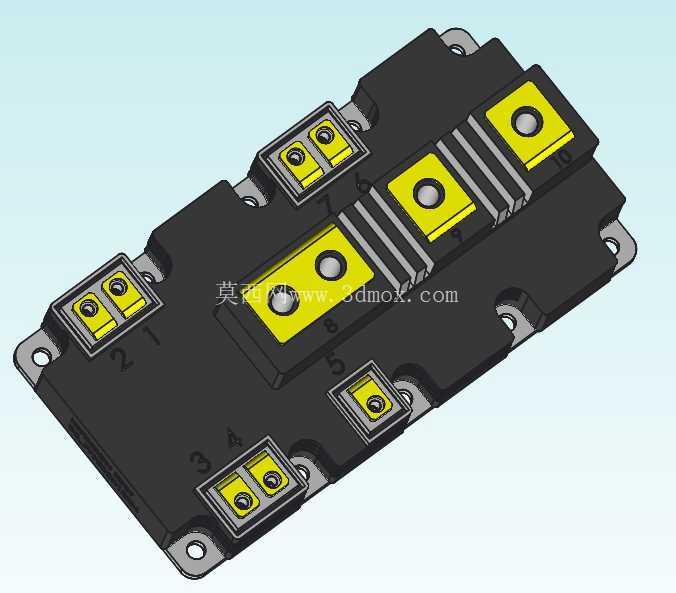

　　在大功率变流设备的结构设计环节，功率器件的安装适配是整机布局的核心约束项之一，这类PrimePack封装的IGBT模块，是当前中高压大功率变流场景里应用占比极高的核心功率器件，常见于风电变流器、光伏集中式逆变器、大功率工业传动变频器、SVG静止无功发生器、轨道交通牵引变流单元这类需要处理数百安级别电流、数千伏耐压的电力电子设备中。做这类设备的结构设计时，很多工程师容易忽略功率模块的外部安装边界细节，导致后期母排设计、绝缘距离预留、散热组件装配出现干涉返工，这个三维结构完整还原了模块的外部实体特征，完全匹配对应富士M271封装的外部尺寸边界，能直接导入整机装配环境做干涉检查、安装布局验证。

　　从实际工程应用角度看，这类IGBT模块承担着电能变换过程中的核心开关功能，通过高频通断实现直流到交流的逆变、或者交流到直流的整流转换，是整个变流系统里发热最集中、安装精度要求最高的部件之一。设计这类模块的三维结构时，首先要保证安装孔位的位置度公差，模块底部是和散热器直接贴合的安装面，四个角的固定安装孔需要和散热器上的螺纹孔完全对位，孔位偏差超过0.2mm就可能导致模块安装时受力不均，底部陶瓷基板出现应力碎裂的风险；其次是主功率端子的位置与高度，三个主电极端子的凸台高度、安装孔中心距直接决定了叠层母排的折弯尺寸与连接位置，端子周围的绝缘安全距离必须按照设备的耐压等级预留足够空间，比如1700V耐压等级的应用场景下，不同电位端子之间的爬电距离至少要满足8mm以上，模型里准确还原了端子周围的凸台结构、绝缘槽特征，能直接用来校核母排的绝缘间隙是否达标。

　　再看辅助端子部分，模块两侧的小尺寸控制端子是用来连接驱动板的，这些端子的引脚间距、突出高度直接决定了驱动PCB板的安装位置与开孔尺寸，很多新手工程师做结构设计时只关注主功率部分的尺寸，忽略控制端子的高度，导致驱动板安装时和模块本体或者周边电容出现干涉，这个模型里完整还原了两侧控制端子的排布、引脚突出长度，甚至端子旁边的数字标识位置都和实物一致，能直接用来定位驱动板的安装支柱位置，避免后期装配时出现驱动板接插不到位、引脚受力变形的问题。

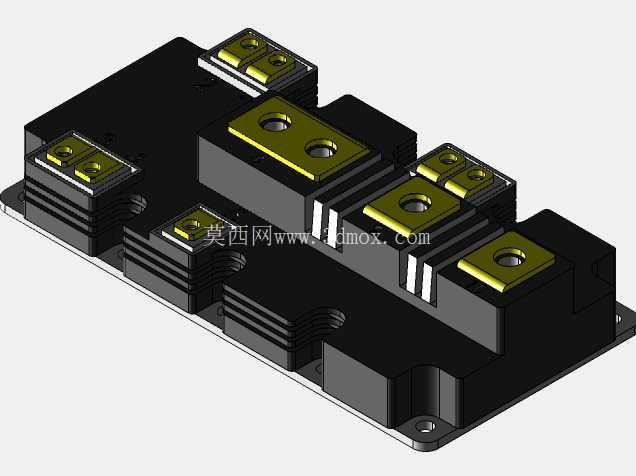

　　模块本体的外形轮廓上，表面的散热筋条、定位凸台、边角的倒角特征都做了还原，这些细节在做整机热仿真、结构布局时也有实际作用：模块表面的筋条是注塑外壳的加强结构，同时也能增加表面的散热面积，辅助带走部分端子传导的热量；边角的安装定位缺口能和散热器上的定位销配合，安装时快速对位，避免模块在散热器上放偏导致导热硅脂涂抹不均，影响散热效率。另外模块的整体厚度尺寸也是设计时的关键参数，从底部安装面到主功率端子顶面的高度，决定了整机功率腔的内部净空高度，尤其是在紧凑型变流设备的设计中，这个尺寸直接影响整机的体积控制，模型里的厚度尺寸完全对标实物，不需要再额外核对实物样本就能完成腔体高度的预留。

　　在做母排设计时，直接调用这个模型可以在三维环境里完成母排的折弯、开孔设计，不需要反复打样验证母排的连接位置，能大幅缩短结构设计的周期；同时在做整机的安规距离校核时，可以直接测量不同带电部件之间的空间距离、爬电路径，提前发现绝缘距离不足的问题，避免后期做安规认证时出现整改项。对于做电力电子设备结构设计的工程师来说，这类准确的功率器件三维模型是整机设计的基础，不需要自己花费时间去测绘实物，就能直接完成布局、干涉检查、安装验证的工作，尤其是在做新平台产品的预布局时，准确的器件模型能提前评估整机的功率腔尺寸、器件排布合理性，减少后期样机阶段的改模次数。

　　另外要注意的是，这类IGBT模块安装时对底部的平面度要求很高，散热器的安装面平面度需要控制在0.05mm以内，表面粗糙度不超过Ra1.6，模型里的底部安装面做了平面特征还原，在做散热器的设计校核时，可以直接匹配散热器的台面特征，检查是否有凸点、台阶会导致模块安装时底部出现间隙，影响导热效果。模块主端子上的安装孔是用来锁紧母排连接螺栓的，模型里还原了端子的沉孔特征，能用来校核螺栓连接时的垫片空间、螺栓长度是否合适，避免螺栓过长顶到模块内部结构，或者螺栓过短导致连接力矩不足，出现大电流下的端子过热问题。
