双槽18650锂电池充电座结构设计

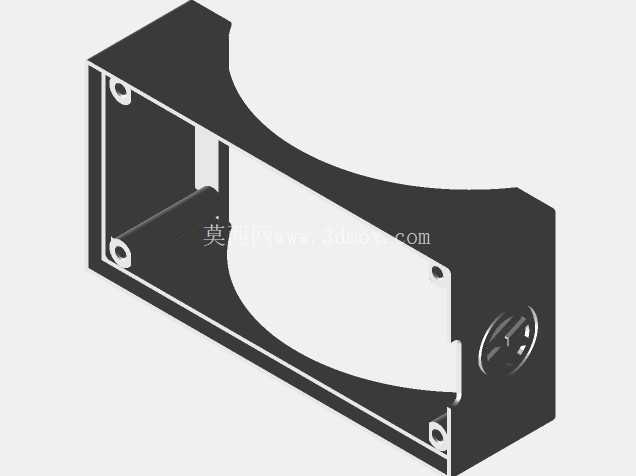

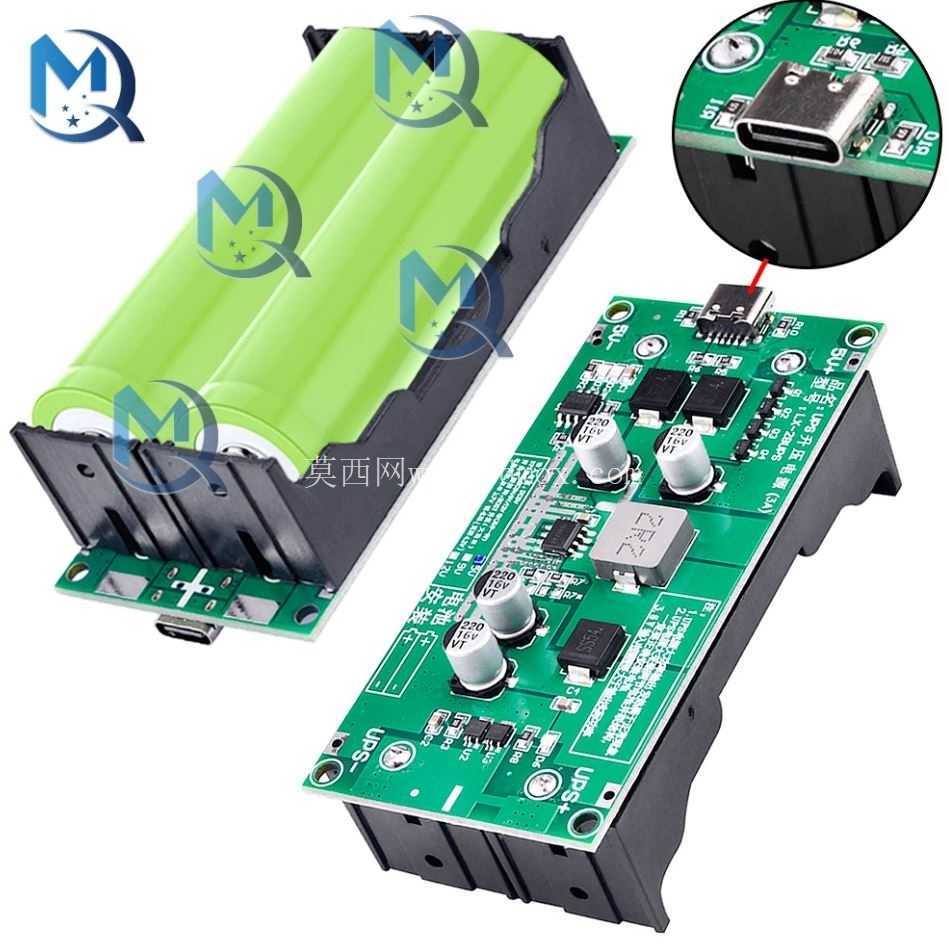

　　这款双槽位18650锂电池充电装置，核心适配消费电子、小型便携设备、后备电源场景下的圆柱锂电池补能需求，可同时为两节标准18650规格圆柱锂电池提供充电管理，内置DC-DC升压转换电路，支持5V、9V、12V多档位电压输出，可兼做小型UPS后备电源模块，为低功耗便携设备提供临时供电支撑。从结构设计逻辑来看，整体采用斜置槽位布局，电池安装槽与底座平面呈固定倾角，既方便用户取放电池，也能在紧凑的外形尺寸下预留足够的电路布设空间，槽体内部设置有定位凸筋，与18650电池的圆柱外壁贴合，可限制电池径向窜动，避免使用过程中因震动导致的电极接触不良。两端的电极接触端采用弹性接触结构设计，可适配不同厂家生产的18650电池长度公差，保证电极接触压力处于合理区间，既不会因压力过大导致电池端盖磨损，也不会因压力过小出现接触电阻过大、发热的问题。底座部分采用分层结构设计，下层为PCB安装腔，可容纳15W功率的充电管理电路、DC-DC升压电路以及保护电路模块，上层为电池承载槽，两层之间设置有走线槽与绝缘隔离筋，避免高压电路部分与电池壳体直接接触，提升使用安全性。

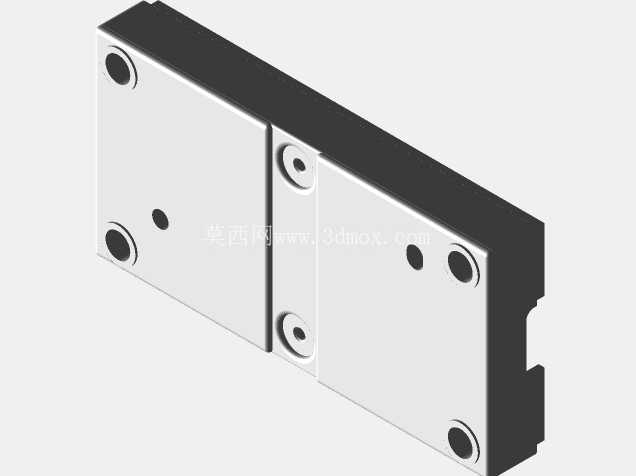

　　外形尺寸方面，整体轮廓适配两节并排布置的18650电池安装需求，长度方向预留电极接触结构的伸缩余量，宽度方向覆盖电池槽侧壁与侧边固定结构，高度方向兼顾斜置槽的倾角设计与底部电路腔的空间需求，安装边界可适配桌面放置、小型设备内置嵌入等多种安装场景，底座底部设置有防滑垫安装位，桌面放置时可提升摩擦力，避免滑动；若用于设备内置安装，底座侧边预留有固定螺丝孔位，可通过M2规格螺丝直接固定在设备内部的安装支架上。电路部分的设计充分考虑散热需求，功率器件对应的底座位置设置有散热凸台，可将功率器件工作时产生的热量通过底座壳体传导散出，避免热量堆积导致电路过热保护。

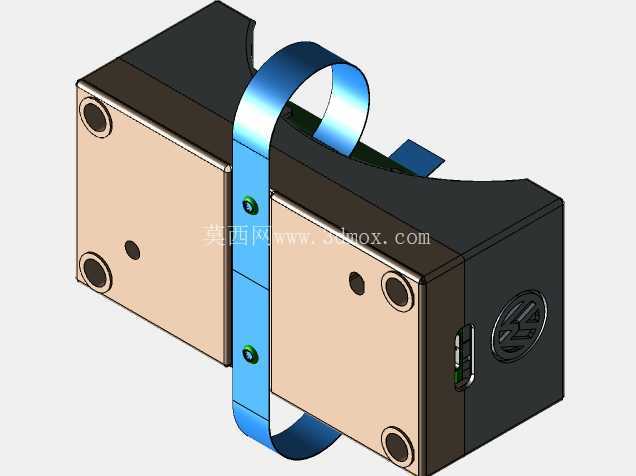

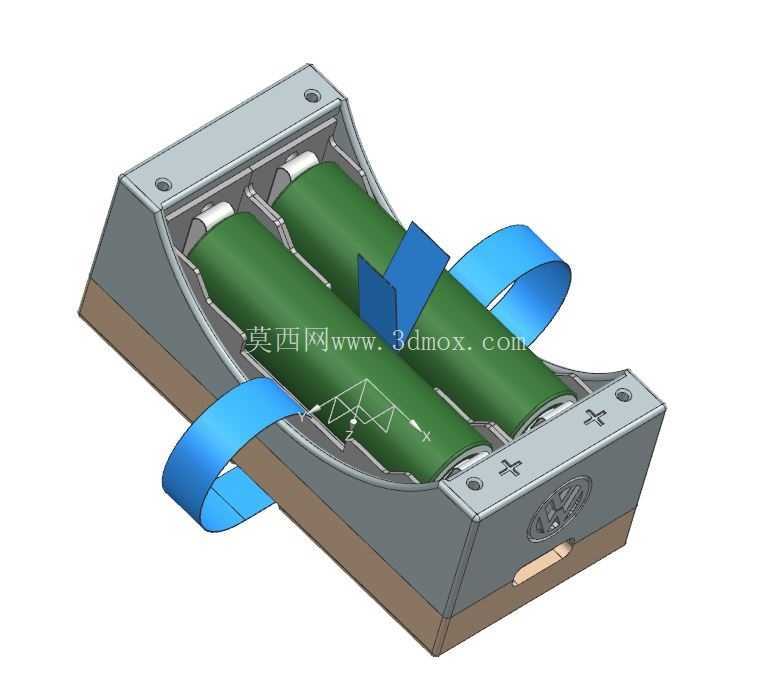

　　槽体上方的绑带结构为弹性固定带，可在电池装入后进一步约束电池位置，即使设备出现倾斜、轻微晃动的情况，电池也不会从槽位中脱出，适配移动场景下的使用需求。从实际使用场景出发，这款充电装置既可以作为独立的桌面充电器使用，为可拆卸的18650锂电池补能，也可以作为集成模块嵌入到小型便携电子设备、应急照明设备、小型UPS后备电源中，配合设备的整体结构完成供电与充电功能。结构设计过程中充分考虑了注塑生产的工艺可行性，所有壳体结构均设置合理的脱模斜度，避免出现倒扣结构无法脱模的问题，壁厚保持均匀，避免注塑过程中出现缩痕、翘曲等缺陷，电极接触件的安装槽采用标准化尺寸设计，可适配通用规格的弹性接触电极，降低零部件采购成本。

　　在安装边界的设计上，外部接口位置预留了足够的插拔空间，USB输入接口、电压输出接口的位置避开电池安装槽，不会出现插接线缆时与电池干涉的问题，指示灯位置对应壳体上的透光孔，用户可直观观察充电状态与输出电压档位。整体结构没有冗余设计，所有结构特征都服务于电池固定、电路安装、使用安全这几个核心需求，在紧凑的体积内实现了双电池充电、多电压输出、后备供电的复合功能，对于同类小型电源模块的结构设计有较强的参考价值，建模过程中还原了所有的装配细节，包括电极接触件的安装结构、弹性绑带的固定位、PCB板的安装柱、壳体的卡扣连接结构，可直接用于同类产品的结构验证与开模参考。
