贴片式屏蔽功率电感器三维结构设计

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局设计环节，贴片式屏蔽功率电感是DC-DC电源回路里的核心被动元件，承担着储能、滤波、抑制电流尖峰的关键作用，这类元件的三维建模精度直接影响PCB装配干涉检查、结构空间预留、SMT钢网开孔设计的准确性，是电子结构工程师做板级布局时必须精准还原的器件模型。这款屏蔽功率电感采用全磁屏蔽结构设计，磁体部分为一体成型的合金磁粉压制外壳，将绕制的线圈完全包裹在磁腔内部，相比开放式功率电感，能大幅降低漏磁对周边敏感器件的电磁干扰，在高密度PCB布局场景下，比如手机电源管理模块、工业PLC的IO板卡、车载导航的供电回路中，可有效避免电感漏磁耦合到周边信号线引发的纹波超标、信号失真问题。

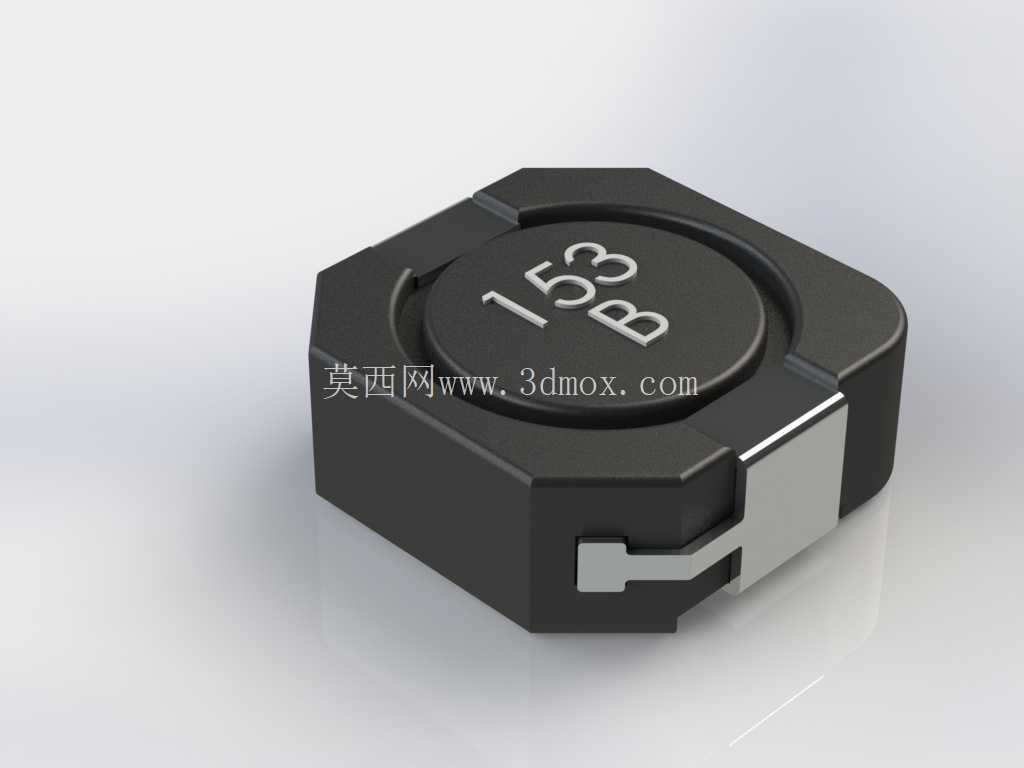

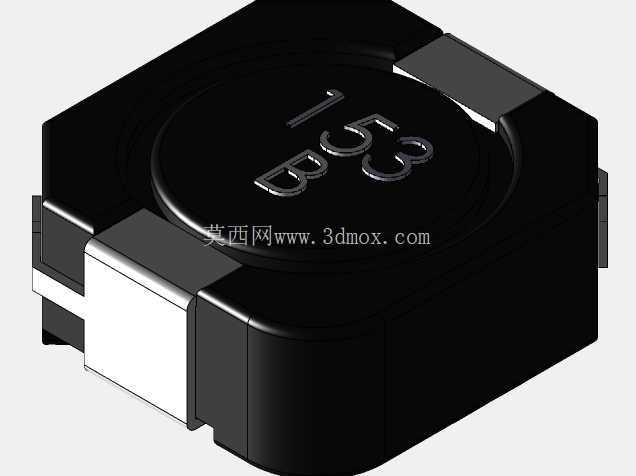

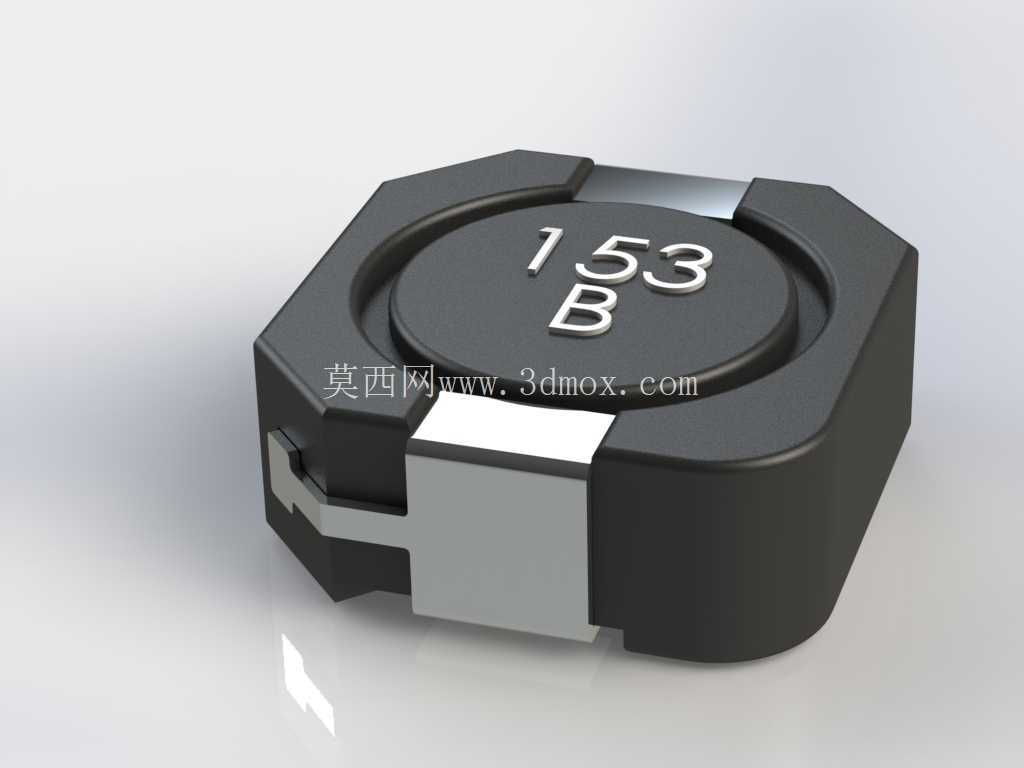

　　从结构设计细节来看，该电感采用六边形的磁体基座轮廓，相比常规方形电感，六边形的边角过渡更圆润，在SMT贴片过程中，吸嘴取料时的定位容错率更高，同时磁体顶部的标识区域采用凹印工艺，将电感值参数直接模压在磁体上表面，不会因为回流焊高温导致标识脱落，方便生产环节的来料核对与维修环节的器件识别。引脚部分采用弯折成型的镀锡铜片引脚，引脚与磁体基座的贴合面做了定位卡槽设计，在建模时需要严格还原引脚的伸出长度、弯折高度以及焊盘的搭接尺寸，通常这类电感的引脚伸出磁体边缘的长度控制在0.8-1.2mm区间，焊盘区域的平面度公差需要控制在0.1mm以内，才能保证SMT贴片时的焊接可靠性，避免出现虚焊、立碑等工艺缺陷。

　　从安装边界维度来看，这类贴片功率电感的高度方向尺寸是PCB布局时的核心约束参数，在做整机结构堆叠时，需要预留出电感顶部到上壳或者屏蔽罩的安全间隙，通常间隙值不小于0.3mm，防止装配过程中压伤电感磁体导致磁性能下降；同时在水平方向上，电感周边需要避开金属结构件至少1mm的距离，避免金属件靠近电感引发的涡流损耗增加，导致电感温升超标。在电路功能实现层面，这类屏蔽功率电感的低直流电阻特性是设计选型的核心考量点，磁体内部采用扁平铜线绕制的线圈，相比同电感值的圆线绕制电感，直流电阻可降低30%左右，在大电流输出的电源回路中，能有效降低器件自身的导通损耗，提升电源转换效率，在10A以内的负载电流场景下，电感自身温升可控制在30K以内，满足消费类电子与工业设备的温升要求。建模过程中，需要重点还原磁体与线圈的装配关系，引脚与磁体的嵌合结构，不能简单将电感做整体块建模，否则在做热仿真分析时，无法准确拆分磁体、线圈、引脚不同材质的热导率参数，会导致仿真结果出现较大偏差；同时磁体表面的脱模斜度、引脚根部的圆角过渡这些细节也需要准确还原，这些结构细节会影响器件的实体生产成型工艺，比如磁体压制时的脱模斜度通常控制在1-2度，引脚根部的圆角是为了避免弯折时出现应力集中导致引脚断裂。

　　在实际选型应用中，这类屏蔽电感广泛适用于 buck、boost 拓扑的开关电源回路，在便携式设备的充电管理模块、服务器主板的供电相电路、智能电表的电源单元中都有大量应用，建模时严格按照器件规格书的尺寸公差做参数化建模，可直接导入PCB设计软件做3D布局检查，提前发现器件与周边接插件、电容、散热片的干涉问题，减少打样阶段的改板次数，缩短产品研发周期。另外需要注意的是，这类屏蔽电感的磁体为脆性合金材质，在结构设计时不能将电感作为受力支撑点，周边的固定结构不能直接压接在电感磁体表面，否则在整机振动测试环节容易出现磁体开裂、电感值偏移的问题，建模时将电感的受力边界标注清楚，也能给结构工程师做壳体设计时提供明确的避让参考。
